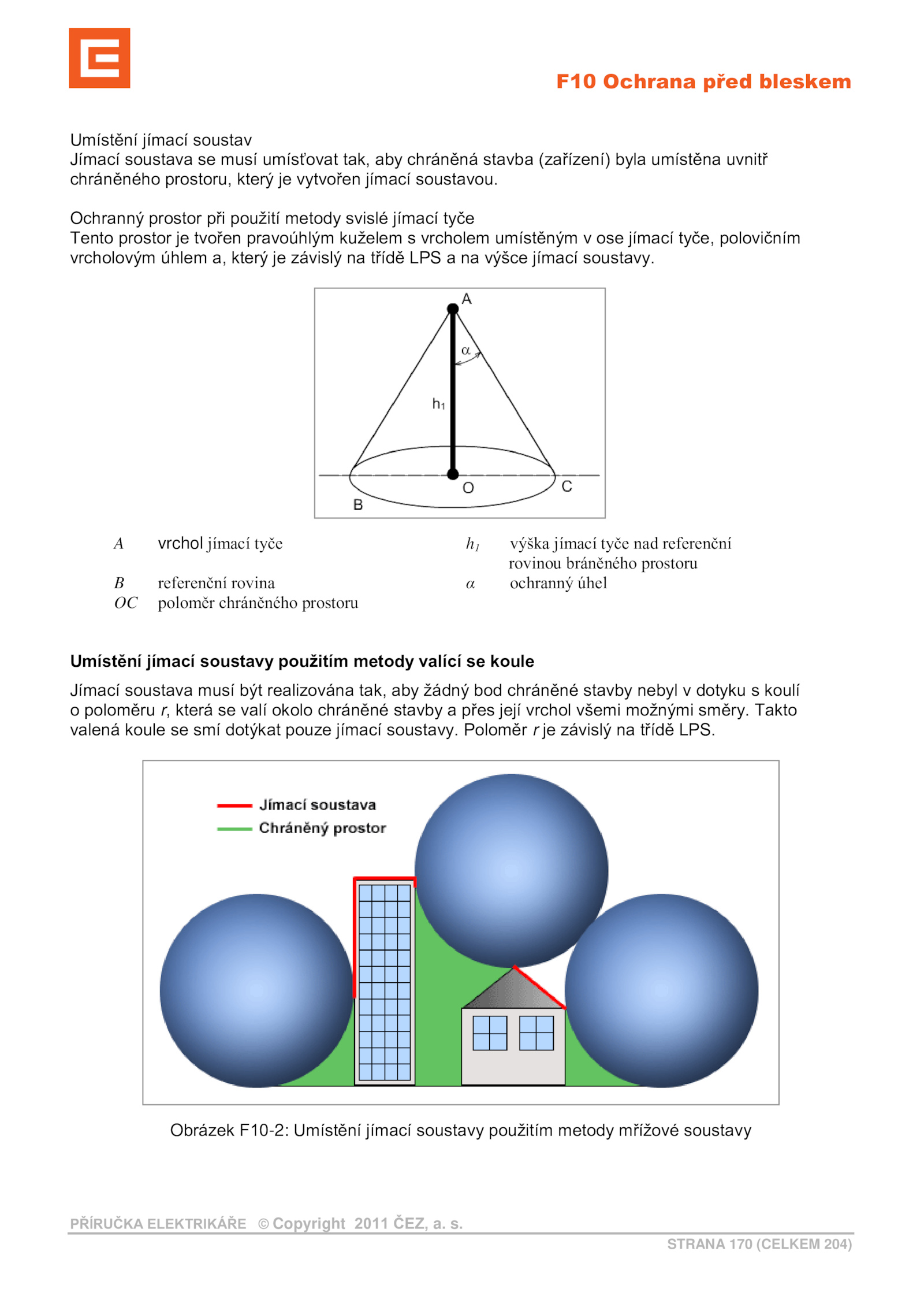

Ochranný prostor při pouţití metody svislé jímací tyče
Tento prostor tvořen pravoúhlým kuţelem vrcholem umístěným ose jímací tyče, polovičním
vrcholovým úhlem který závislý třídě LPS výšce jímací soustavy.
A vrchol jímací tyče výška jímací tyče nad referenční
rovinou bráněného prostoru
B referenční rovina ochranný úhel
OC poloměr chráněného prostoru
Umístění jímací soustavy pouţitím metody valící koule
Jímací soustava musí být realizována tak, aby ţádný bod chráněné stavby nebyl dotyku koulí
o poloměru která valí okolo chráněné stavby přes její vrchol všemi moţnými směry. Takto
valená koule smí dotýkat pouze jímací soustavy.
Obrázek F10-2: Umístění jímací soustavy pouţitím metody mříţové soustavy
.
STRANA 170 (CELKEM 204)
Umístění jímací soustav
Jímací soustava musí umísťovat tak, aby chráněná stavba (zařízení) byla umístěna uvnitř
chráněného prostoru, který vytvořen jímací soustavou. Poloměr závislý třídě LPS
