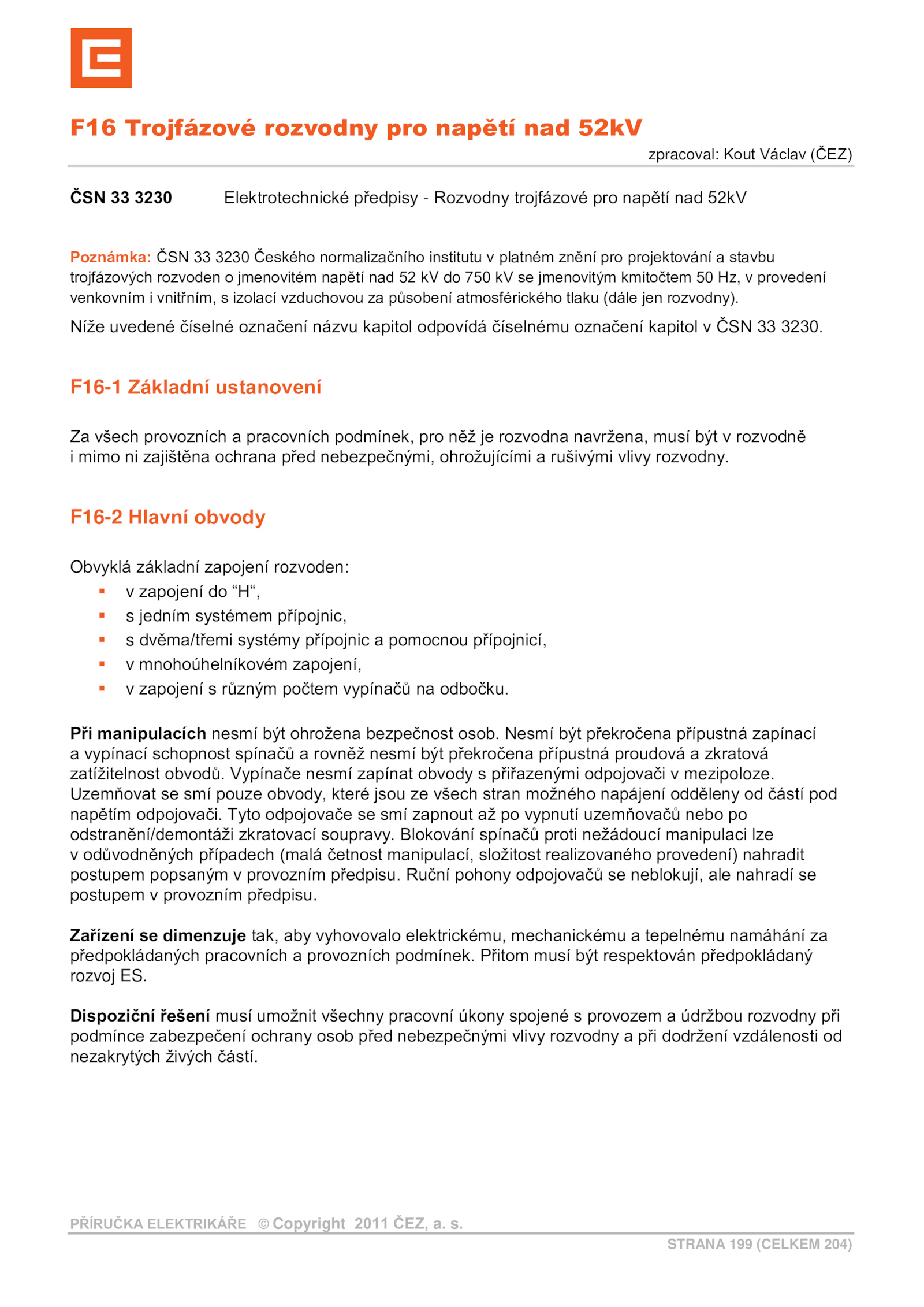

PŘÍRUČKA ELEKTRIKÁŘE Copyright 2011 ČEZ, s. STRANA 199 (CELKEM 204) F16 Trojfázové rozvodny pro napětí nad 52kV zpracoval: Kout Václav (ČEZ) ČSN 3230 Elektrotechnické předpisy Rozvodny trojfázové pro napětí nad 52kV Poznámka: ČSN 3230 Českého normalizačního institutu platném znění pro projektování stavbu trojfázových rozvoden jmenovitém napětí nad 750 jmenovitým kmitočtem Hz, provedení venkovním vnitřním, izolací vzduchovou působení atmosférického tlaku (dále jen rozvodny). Dispoziční řešení musí umoţnit všechny pracovní úkony spojené provozem údrţbou rozvodny při podmínce zabezpečení ochrany osob před nebezpečnými vlivy rozvodny při dodrţení vzdálenosti od nezakrytých ţivých částí. Tyto odpojovače smí zapnout vypnutí uzemňovačů nebo po odstranění/demontáţi zkratovací soupravy. F16-1 Základní ustanovení Za všech provozních pracovních podmínek, pro něţ rozvodna navrţena, musí být rozvodně i mimo zajištěna ochrana před nebezpečnými, ohroţujícími rušivými vlivy rozvodny. Přitom musí být respektován předpokládaný rozvoj ES. Nesmí být překročena přípustná zapínací a vypínací schopnost spínačů rovněţ nesmí být překročena přípustná proudová zkratová zatíţitelnost obvodů. F16-2 Hlavní obvody Obvyklá základní zapojení rozvoden:  zapojení “H“,  jedním systémem přípojnic,  dvěma/třemi systémy přípojnic pomocnou přípojnicí,  mnohoúhelníkovém zapojení,  zapojení různým počtem vypínačů odbočku. Ruční pohony odpojovačů neblokují, ale nahradí se postupem provozním předpisu. . Níţe uvedené číselné označení názvu kapitol odpovídá číselnému označení kapitol ČSN 3230. Vypínače nesmí zapínat obvody přiřazenými odpojovači mezipoloze. Zařízení dimenzuje tak, aby vyhovovalo elektrickému, mechanickému tepelnému namáhání za předpokládaných pracovních provozních podmínek. Blokování spínačů proti neţádoucí manipulaci lze v odůvodněných případech (malá četnost manipulací, sloţitost realizovaného provedení) nahradit postupem popsaným provozním předpisu. Uzemňovat smí pouze obvody, které jsou všech stran moţného napájení odděleny částí pod napětím odpojovači. Při manipulacích nesmí být ohroţena bezpečnost osob
