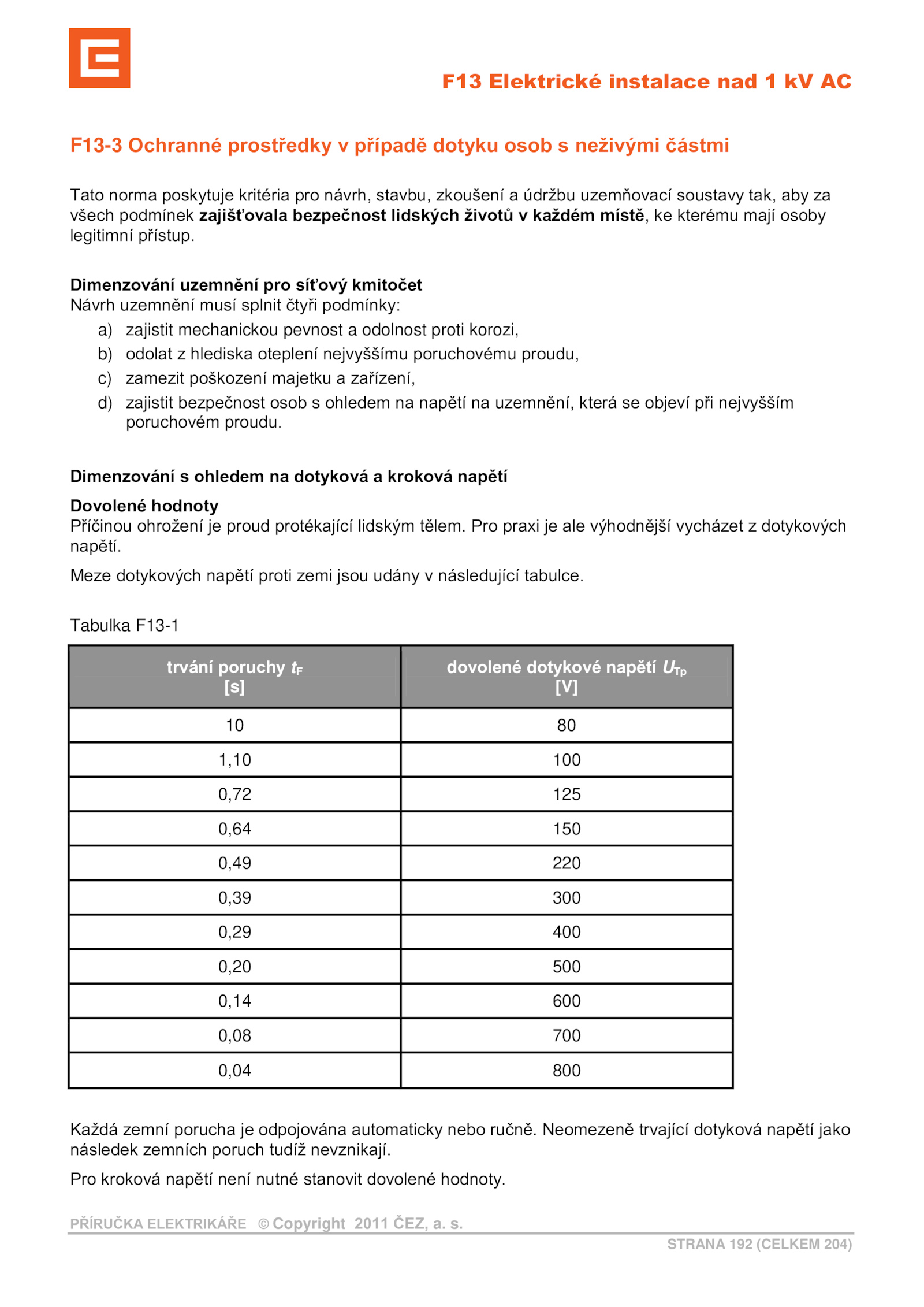

Dimenzování ohledem dotyková kroková napětí Dovolené hodnoty Příčinou ohroţení proud protékající lidským tělem. Pro kroková napětí není nutné stanovit dovolené hodnoty. Dimenzování uzemnění pro síťový kmitočet Návrh uzemnění musí splnit čtyři podmínky: a) zajistit mechanickou pevnost odolnost proti korozi, b) odolat hlediska oteplení nejvyššímu poruchovému proudu, c) zamezit poškození majetku zařízení, d) zajistit bezpečnost osob ohledem napětí uzemnění, která objeví při nejvyšším poruchovém proudu. Meze dotykových napětí proti zemi jsou udány následující tabulce. Neomezeně trvající dotyková napětí jako následek zemních poruch tudíţ nevznikají. . Pro praxi ale výhodnější vycházet dotykových napětí. STRANA 192 (CELKEM 204) F13-3 Ochranné prostředky případě dotyku osob neţivými částmi Tato norma poskytuje kritéria pro návrh, stavbu, zkoušení údrţbu uzemňovací soustavy tak, aby za všech podmínek zajišťovala bezpečnost lidských ţivotů kaţdém místě, kterému mají osoby legitimní přístup. Tabulka F13-1 trvání poruchy tF [s] dovolené dotykové napětí UTp [V] 10 80 1,10 100 0,72 125 0,64 150 0,49 220 0,39 300 0,29 400 0,20 500 0,14 600 0,08 700 0,04 800 Kaţdá zemní porucha odpojována automaticky nebo ručně.F13 Elektrické instalace nad AC PŘÍRUČKA ELEKTRIKÁŘE Copyright 2011 ČEZ, s
