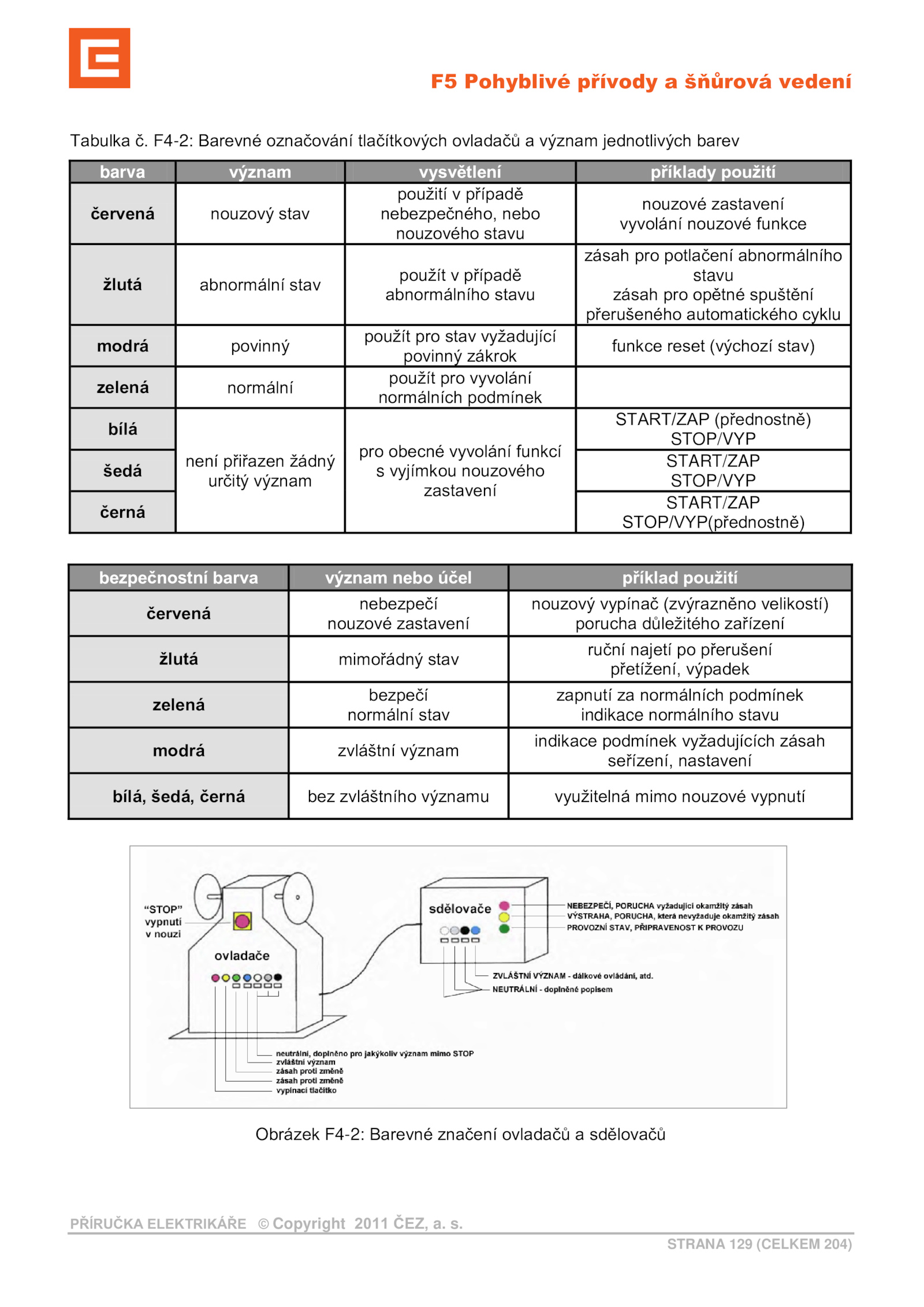

Pohyblivé přívody šňůrová vedení PŘÍRUČKA ELEKTRIKÁŘE Copyright 2011 ČEZ, s. STRANA 129 (CELKEM 204) Tabulka F4-2: Barevné označování tlačítkových ovladačů význam jednotlivých barev barva význam vysvětlení příklady pouţití červená nouzový stav pouţití případě nebezpečného, nebo nouzového stavu nouzové zastavení vyvolání nouzové funkce ţlutá abnormální stav pouţít případě abnormálního stavu zásah pro potlačení abnormálního stavu zásah pro opětné spuštění přerušeného automatického cyklu modrá povinný pouţít pro stav vyţadující povinný zákrok funkce reset (výchozí stav) zelená normální pouţít pro vyvolání normálních podmínek bílá není přiřazen ţádný určitý význam pro obecné vyvolání funkcí s vyjímkou nouzového zastavení START/ZAP (přednostně) STOP/VYP šedá START/ZAP STOP/VYP černá START/ZAP STOP/VYP(přednostně) bezpečnostní barva význam nebo účel příklad pouţití červená nebezpečí nouzové zastavení nouzový vypínač (zvýrazněno velikostí) porucha důleţitého zařízení ţlutá mimořádný stav ruční najetí přerušení přetíţení, výpadek zelená bezpečí normální stav zapnutí normálních podmínek indikace normálního stavu modrá zvláštní význam indikace podmínek vyţadujících zásah seřízení, nastavení bílá, šedá, černá bez zvláštního významu vyuţitelná mimo nouzové vypnutí Obrázek F4-2: Barevné značení ovladačů sdělovačů
