Pohyblivé přívody šňůrová vedení
PŘÍRUČKA ELEKTRIKÁŘE Copyright 2011 ČEZ, s.
F4-6 Ochrana zařízení
Zařízení třeba chránit před účinky:
nadproudu způsobeného zkratem,
přetíţení a/nebo ztráty chlazení motorů,
mimořádně vysoké teploty,
ztráty nebo poklesu napájecího napětí,
nadměrné rychlosti strojů/části stroje,
zemního spojení/rozdílového proudu,
nesprávného sledu fází,
atmosférického spínacího přepětí.
STRANA 127 (CELKEM 204)

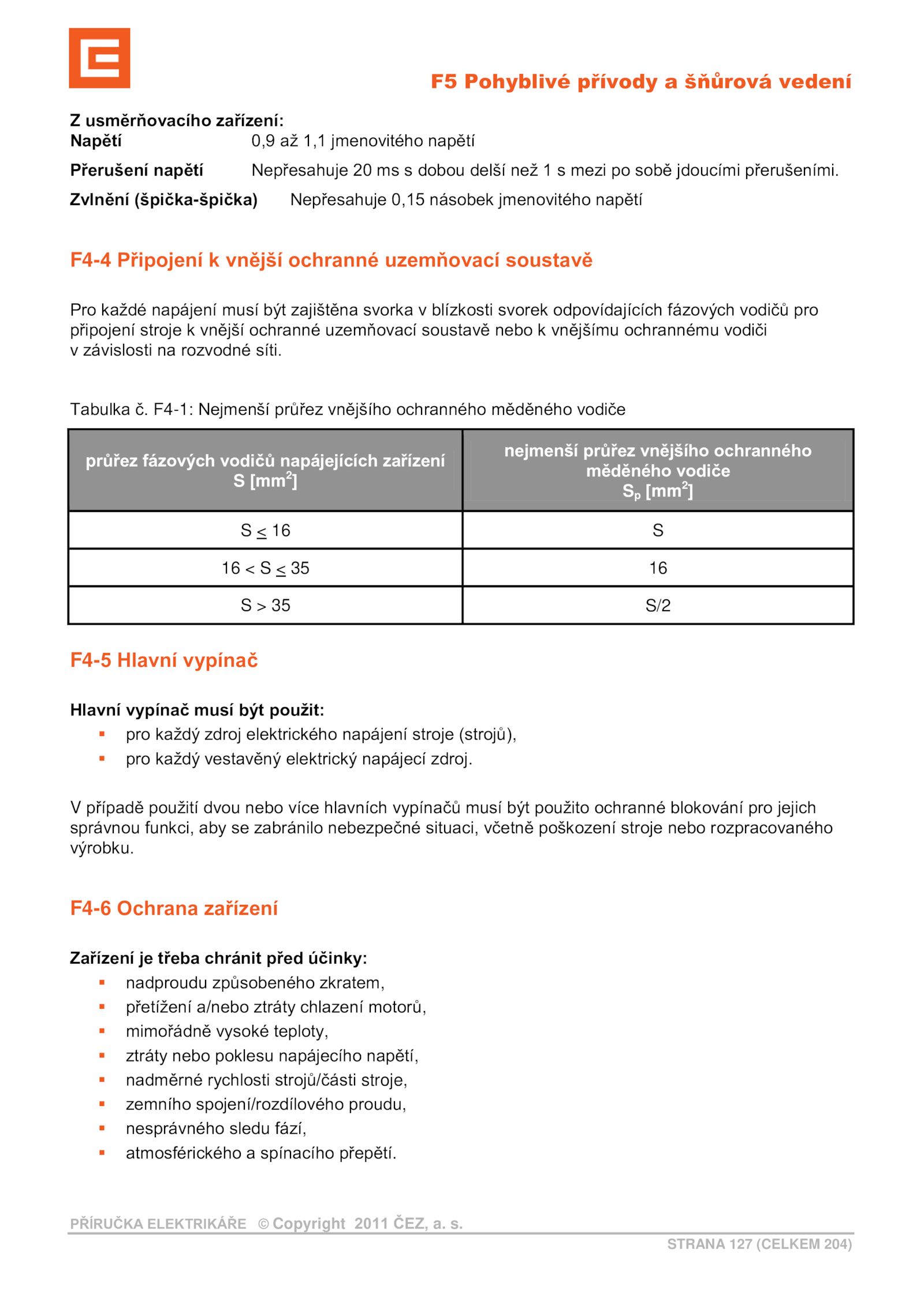

Z usměrňovacího zařízení:
Napětí 0,9 1,1 jmenovitého napětí
Přerušení napětí Nepřesahuje dobou delší neţ mezi sobě jdoucími přerušeními.
Zvlnění (špička-špička) Nepřesahuje 0,15 násobek jmenovitého napětí
F4-4 Připojení vnější ochranné uzemňovací soustavě
Pro kaţdé napájení musí být zajištěna svorka blízkosti svorek odpovídajících fázových vodičů pro
připojení stroje vnější ochranné uzemňovací soustavě nebo vnějšímu ochrannému vodiči
v závislosti rozvodné síti.
V případě pouţití dvou nebo více hlavních vypínačů musí být pouţito ochranné blokování pro jejich
správnou funkci, aby zabránilo nebezpečné situaci, včetně poškození stroje nebo rozpracovaného
výrobku.
.
Tabulka F4-1: Nejmenší průřez vnějšího ochranného měděného vodiče
průřez fázových vodičů napájejících zařízení
S [mm2
]
nejmenší průřez vnějšího ochranného
měděného vodiče
Sp [mm2
]
S S
16 16
S S/2
F4-5 Hlavní vypínač
Hlavní vypínač musí být pouţit:
pro kaţdý zdroj elektrického napájení stroje (strojů),
pro kaţdý vestavěný elektrický napájecí zdroj
