Převodníky elektrických veličin řady MT a NMT

| Kategorie: Katalog | Tento dokument chci!

Převodníky jsou určeny pro převod elektrických veličin na měronosný stejnosměrný signál ve formě stejnosměrného napětí nebo stejnosměrného vnuceného proudu. Dají se využít ve spojení s ukazovacím ručkovým přístrojem cejchovaným v ...

Vydal: METRA BLANSKO a.s.

Strana 8 z 43

Zobrazení indexu knihy

Jak získat tento dokument?

Poznámky redaktora

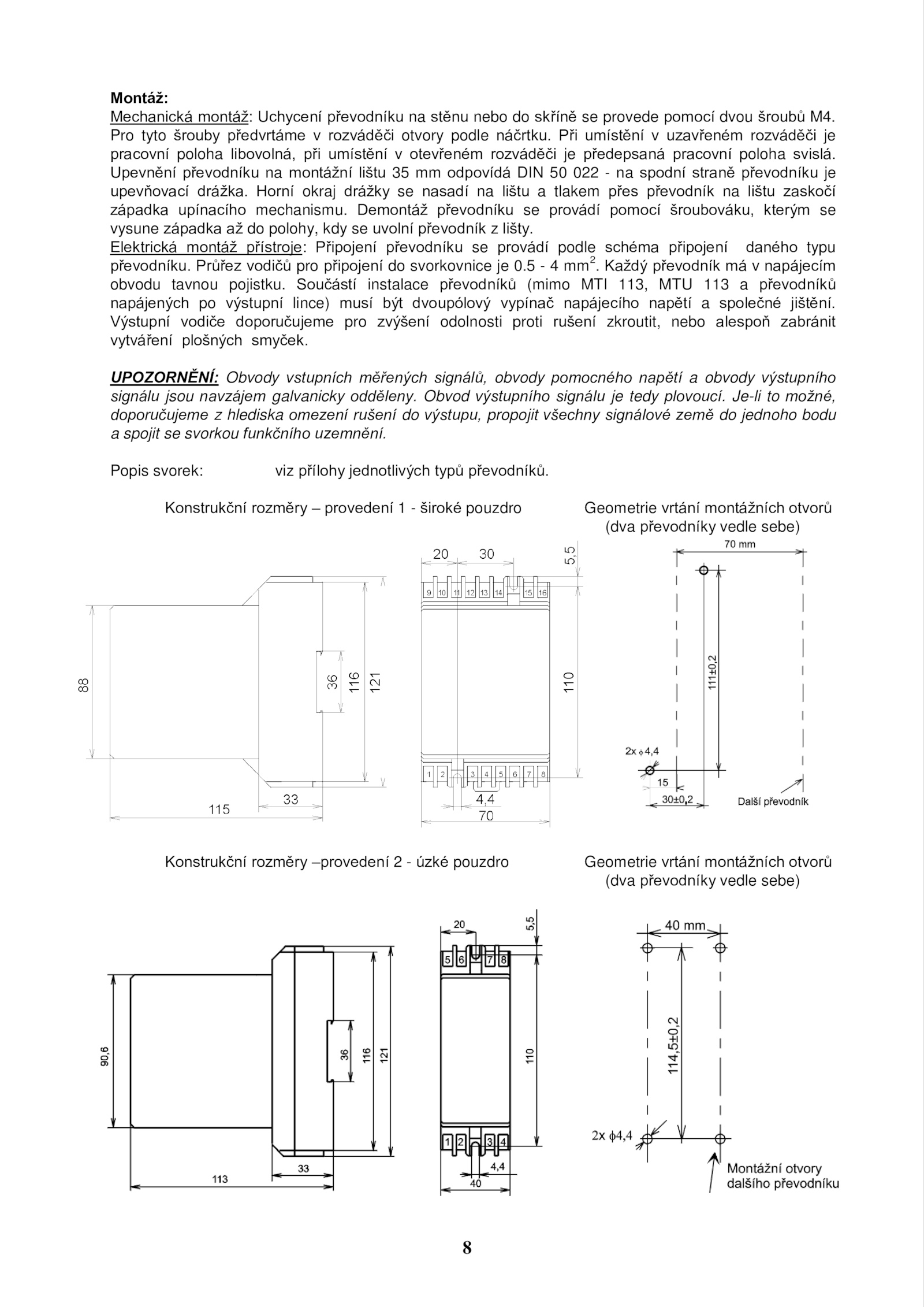

8 Montáž: Mechanická montáž: Uchycení převodníku stěnu nebo skříně provede pomocí dvou šroubů M4. Popis svorek: viz přílohy jednotlivých typů převodníků. Konstrukční rozměry provedení široké pouzdro Geometrie vrtání montážních otvorů (dva převodníky vedle sebe) Konstrukční rozměry –provedení úzké pouzdro Geometrie vrtání montážních otvorů (dva převodníky vedle sebe) . Je-li možné, doporučujeme hlediska omezení rušení výstupu, propojit všechny signálové země jednoho bodu a spojit svorkou funkčního uzemnění. Každý převodník napájecím obvodu tavnou pojistku. Průřez vodičů pro připojení svorkovnice 0. Při umístění uzavřeném rozváděči je pracovní poloha libovolná, při umístění otevřeném rozváděči předepsaná pracovní poloha svislá. Obvod výstupního signálu tedy plovoucí. Elektrická montáž přístroje: Připojení převodníku provádí podle schéma připojení daného typu převodníku. Demontáž převodníku provádí pomocí šroubováku, kterým se vysune západka polohy, kdy uvolní převodník lišty. Součástí instalace převodníků (mimo MTI 113, MTU 113 převodníků napájených výstupní lince) musí být dvoupólový vypínač napájecího napětí společné jištění. Horní okraj drážky nasadí lištu tlakem přes převodník lištu zaskočí západka upínacího mechanismu.5 mm 2 . Pro tyto šrouby předvrtáme rozváděči otvory podle náčrtku. Výstupní vodiče doporučujeme pro zvýšení odolnosti proti rušení zkroutit, nebo alespoň zabránit vytváření plošných smyček. Upevnění převodníku montážní lištu odpovídá DIN 022 spodní straně převodníku je upevňovací drážka. UPOZORNĚNÍ: Obvody vstupních měřených signálů, obvody pomocného napětí obvody výstupního signálu jsou navzájem galvanicky odděleny
