Převodníky jsou určeny pro převod elektrických veličin na měronosný stejnosměrný signál ve formě stejnosměrného napětí nebo stejnosměrného vnuceného proudu. Dají se využít ve spojení s ukazovacím ručkovým přístrojem cejchovaným v ...
.... 1,2 1
Výstup jmenovitá hodnota proud)
1 1
2,5 2
5 3
10 4
Pomocné napájení není.
Tento typ převodníku lze použít pro měření napětí obvodech, kde nevyskytuje zkreslení napětí
vyššími harmonickými kmitočty, pokud vyhovuje rozsah měřeného napětí 50% jmenovité hodnoty.
Podmínky použití
Rozsah měření 120% Un
Elektromagnetická kompatibilita odolnost výrobce nezaručuje
Popis svorek: úzké pouzdro vstup měřeného napětí
5, výstupní signál +)
1,2,5,6 nezapojeny
Pomocné napájení není
Spotřeba vstupu max...5; 0.. VA
Výstup proudový 0...10mA
Typ převodní charakteristiky č.1; 0.2,5; 0.28

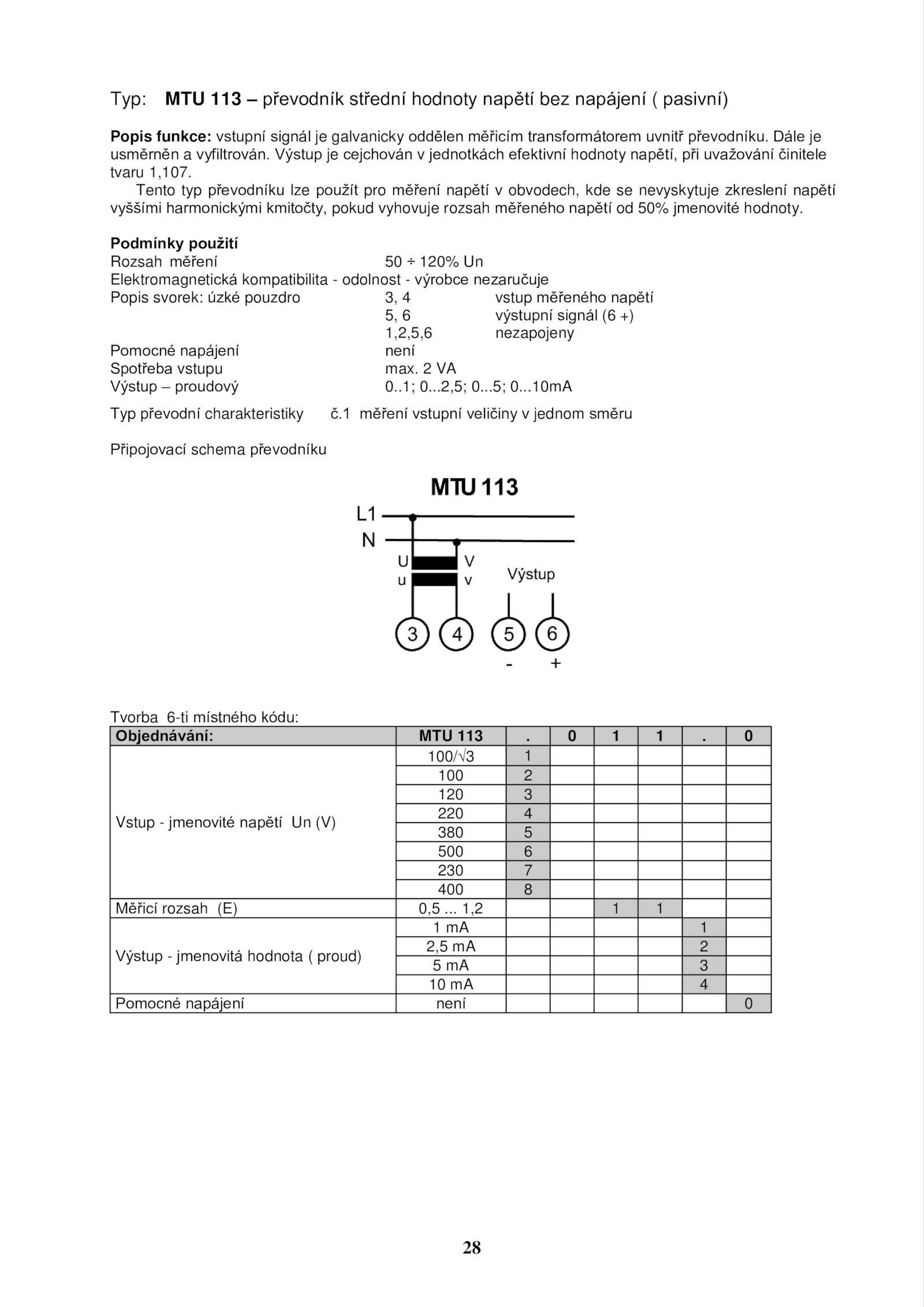

Typ: MTU 113 převodník střední hodnoty napětí bez napájení pasivní)
Popis funkce: vstupní signál galvanicky oddělen měřicím transformátorem uvnitř převodníku. Dále je
usměrněn vyfiltrován. Výstup cejchován jednotkách efektivní hodnoty napětí, při uvažování činitele
tvaru 1,107.1 měření vstupní veličiny jednom směru
Připojovací schema převodníku
Tvorba 6-ti místného kódu:
Objednávání: MTU 113 0
Vstup jmenovité napětí (V)
100/3 1
100 2
120 3
220 4
380 5
500 6
230 7
400 8
Měřicí rozsah (E) 0,5
