Převodníky jsou určeny pro převod elektrických veličin na měronosný stejnosměrný signál ve formě stejnosměrného napětí nebo stejnosměrného vnuceného proudu. Dají se využít ve spojení s ukazovacím ručkovým přístrojem cejchovaným v ...
Poznámky redaktora
..1, č..6

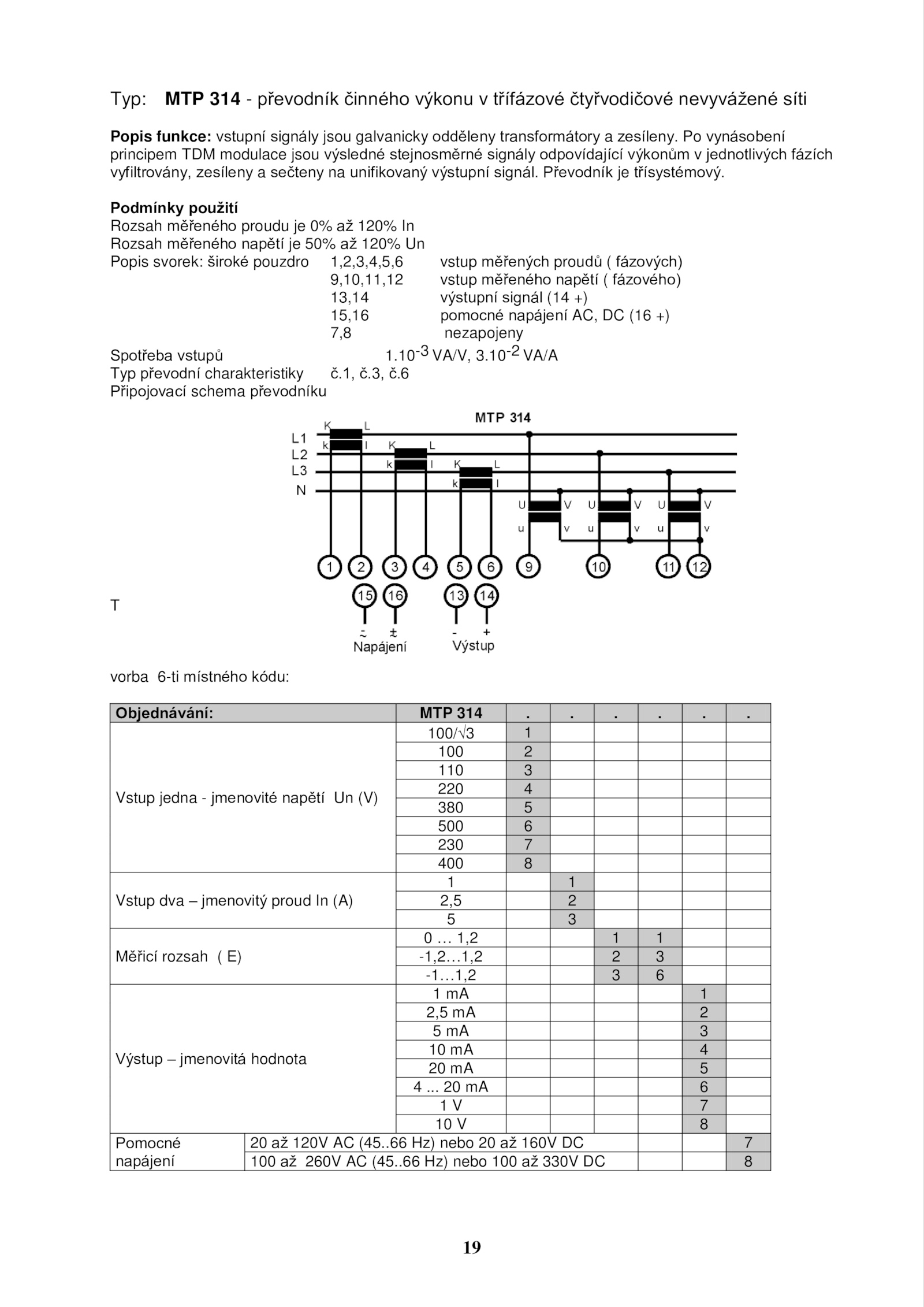

Připojovací schema převodníku
T
vorba 6-ti místného kódu:
Objednávání: MTP 314 .19
Typ: MTP 314 převodník činného výkonu třífázové čtyřvodičové nevyvážené síti
Popis funkce: vstupní signály jsou galvanicky odděleny transformátory zesíleny.
Vstup jedna jmenovité napětí (V)
100/3 1
100 2
110 3
220 4
380 5
500 6
230 7
400 8
Vstup dva jmenovitý proud (A)
1 1
2,5 2
5 3
Měřicí rozsah E)
0 1,2 1
-1,2…1,2 3
-1…1,2 6
Výstup jmenovitá hodnota
1 1
2,5 2
5 3
10 4
20 5
4 .10-3 VA/V, 3. Převodník třísystémový. 6
1 7
10 8
Pomocné
napájení
20 120V (45.3, č.10-2 VA/A
Typ převodní charakteristiky č. vynásobení
principem TDM modulace jsou výsledné stejnosměrné signály odpovídající výkonům jednotlivých fázích
vyfiltrovány, zesíleny sečteny unifikovaný výstupní signál.
Podmínky použití
Rozsah měřeného proudu 120% In
Rozsah měřeného napětí 50% 120% Un
Popis svorek: široké pouzdro 1,2,3,4,5,6 vstup měřených proudů fázových)
9,10,11,12 vstup měřeného napětí fázového)
13,14 výstupní signál (14 +)
15,16 pomocné napájení AC, (16 +)
7,8 nezapojeny
Spotřeba vstupů 1..66 Hz) nebo 160V 7
100 260V (45.66 Hz) nebo 100 330V
