Tato odborná studie pojednává o požárech způsobených elektrickým proudem v instalacích nízkéhonapětí a způsobech, jak se vyhnout riziku těchto požárů přijetím vhodných účinných opatření přinávrhu a oživení takových instalací.

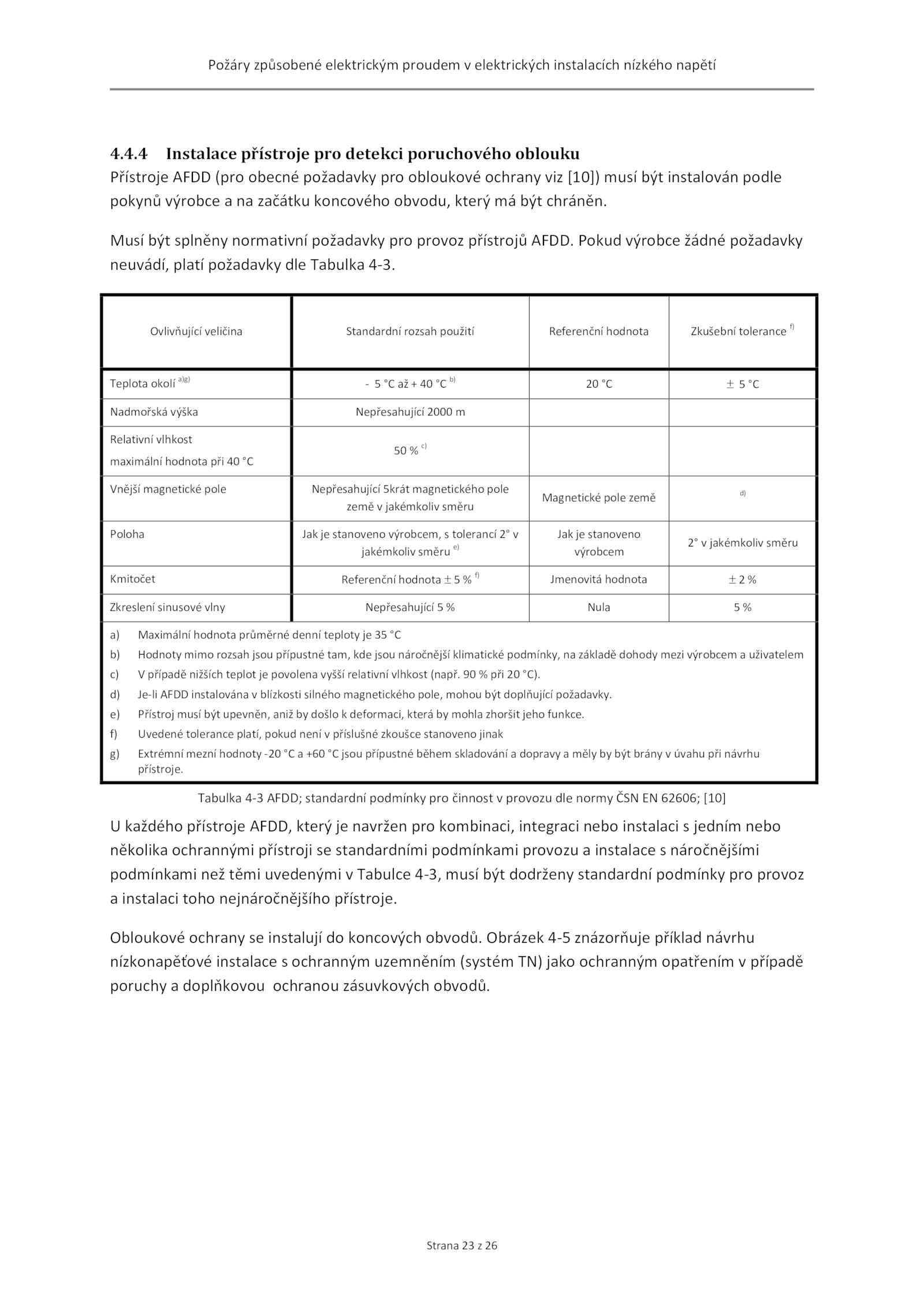

4 Instalace přístroje pro detekci poruchového oblouku
Přístroje AFDD (pro obecné požadavky pro obloukové ochrany viz [10]) musí být instalován podle
pokynů výrobce začátku koncového obvodu, který být chráněn.Požáry způsobené elektrickým proudem elektrických instalacích nízkého napětí
Strana 26
4. Pokud výrobce žádné požadavky
neuvádí, platí požadavky dle Tabulka 4-3. při °C).
.4.
e) Přístroj musí být upevněn, aniž došlo deformaci, která mohla zhoršit jeho funkce.
Obloukové ochrany instalují koncových obvodů.
Tabulka 4-3 AFDD; standardní podmínky pro činnost provozu dle normy ČSN 62606; [10]
U každého přístroje AFDD, který navržen pro kombinaci, integraci nebo instalaci jedním nebo
několika ochrannými přístroji standardními podmínkami provozu instalace náročnějšími
podmínkami než těmi uvedenými Tabulce 4-3, musí být dodrženy standardní podmínky pro provoz
a instalaci toho nejnáročnějšího přístroje. Obrázek 4-5 znázorňuje příklad návrhu
nízkonapěťové instalace ochranným uzemněním (systém TN) jako ochranným opatřením případě
poruchy doplňkovou ochranou zásuvkových obvodů.
Ovlivňující veličina Standardní rozsah použití Referenční hodnota Zkušební tolerance f)
Teplota okolí a)g)
- b)
20 °C
Nadmořská výška Nepřesahující 2000 m
Relativní vlhkost
maximální hodnota při °C
50 c)
Vnější magnetické pole Nepřesahující 5krát magnetického pole
země jakémkoliv směru
Magnetické pole země d)
Poloha Jak stanoveno výrobcem, tolerancí v
jakémkoliv směru e)
Jak stanoveno
výrobcem
2° jakémkoliv směru
Kmitočet Referenční hodnota f)
Jmenovitá hodnota %
Zkreslení sinusové vlny Nepřesahující Nula %
a) Maximální hodnota průměrné denní teploty °C
b) Hodnoty mimo rozsah jsou přípustné tam, kde jsou náročnější klimatické podmínky, základě dohody mezi výrobcem uživatelem
c) případě nižších teplot povolena vyšší relativní vlhkost (např.
f) Uvedené tolerance platí, pokud není příslušné zkoušce stanoveno jinak
g) Extrémní mezní hodnoty -20 +60 jsou přípustné během skladování dopravy měly být brány úvahu při návrhu
přístroje.
d) Je-li AFDD instalována blízkosti silného magnetického pole, mohou být doplňující požadavky.
Musí být splněny normativní požadavky pro provoz přístrojů AFDD
