Požáry způsobené elektrickým proudem v elektrických instalacích nízkého napětí

| Kategorie: Firemní tiskovina  | Tento dokument chci!

Tato odborná studie pojednává o požárech způsobených elektrickým proudem v instalacích nízkéhonapětí a způsobech, jak se vyhnout riziku těchto požárů přijetím vhodných účinných opatření přinávrhu a oživení takových instalací.

Vydal: EATON Elektrotechnika s.r.o. Autor: Alfred Mörx

Strana 22 z 28







Poznámky redaktora

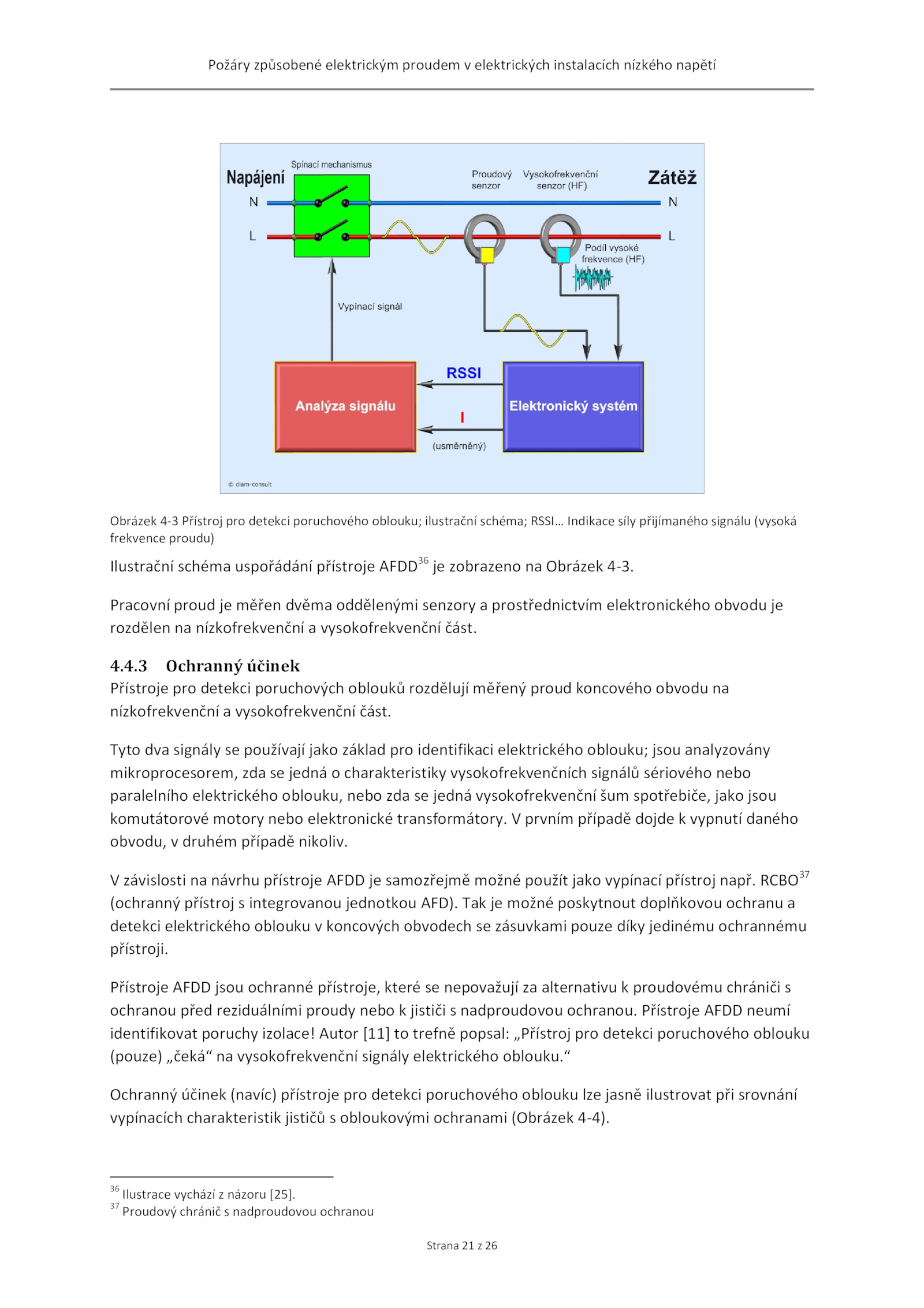

4. 4. Tyto dva signály používají jako základ pro identifikaci elektrického oblouku; jsou analyzovány mikroprocesorem, zda jedná charakteristiky vysokofrekvenčních signálů sériového nebo paralelního elektrického oblouku, nebo zda jedná vysokofrekvenční šum spotřebiče, jako jsou komutátorové motory nebo elektronické transformátory. Pracovní proud měřen dvěma oddělenými senzory prostřednictvím elektronického obvodu je rozdělen nízkofrekvenční vysokofrekvenční část. Tak možné poskytnout doplňkovou ochranu a detekci elektrického oblouku koncových obvodech zásuvkami pouze díky jedinému ochrannému přístroji.“ Ochranný účinek (navíc) přístroje pro detekci poruchového oblouku lze jasně ilustrovat při srovnání vypínacích charakteristik jističů obloukovými ochranami (Obrázek 4-4). Přístroje AFDD jsou ochranné přístroje, které nepovažují alternativu proudovému chrániči s ochranou před reziduálními proudy nebo jističi nadproudovou ochranou. Přístroje AFDD neumí identifikovat poruchy izolace! Autor [11] trefně popsal: „Přístroj pro detekci poruchového oblouku (pouze) „čeká“ vysokofrekvenční signály elektrického oblouku. 37 Proudový chránič nadproudovou ochranou . prvním případě dojde vypnutí daného obvodu, druhém případě nikoliv. 36 Ilustrace vychází názoru [25].3 Ochranný účinek Přístroje pro detekci poruchových oblouků rozdělují měřený proud koncového obvodu na nízkofrekvenční vysokofrekvenční část. RCBO37 (ochranný přístroj integrovanou jednotkou AFD).Požáry způsobené elektrickým proudem elektrických instalacích nízkého napětí Strana 26 Obrázek 4-3 Přístroj pro detekci poruchového oblouku; ilustrační schéma; RSSI… Indikace síly přijímaného signálu (vysoká frekvence proudu) Ilustrační schéma uspořádání přístroje AFDD36 je zobrazeno Obrázek 4-3. V závislosti návrhu přístroje AFDD samozřejmě možné použít jako vypínací přístroj např
