Tato odborná studie pojednává o požárech způsobených elektrickým proudem v instalacích nízkéhonapětí a způsobech, jak se vyhnout riziku těchto požárů přijetím vhodných účinných opatření přinávrhu a oživení takových instalací.

Vydal: EATON Elektrotechnika s.r.o. Autor: Alfred Mörx

Strana 23 z 28







Poznámky redaktora

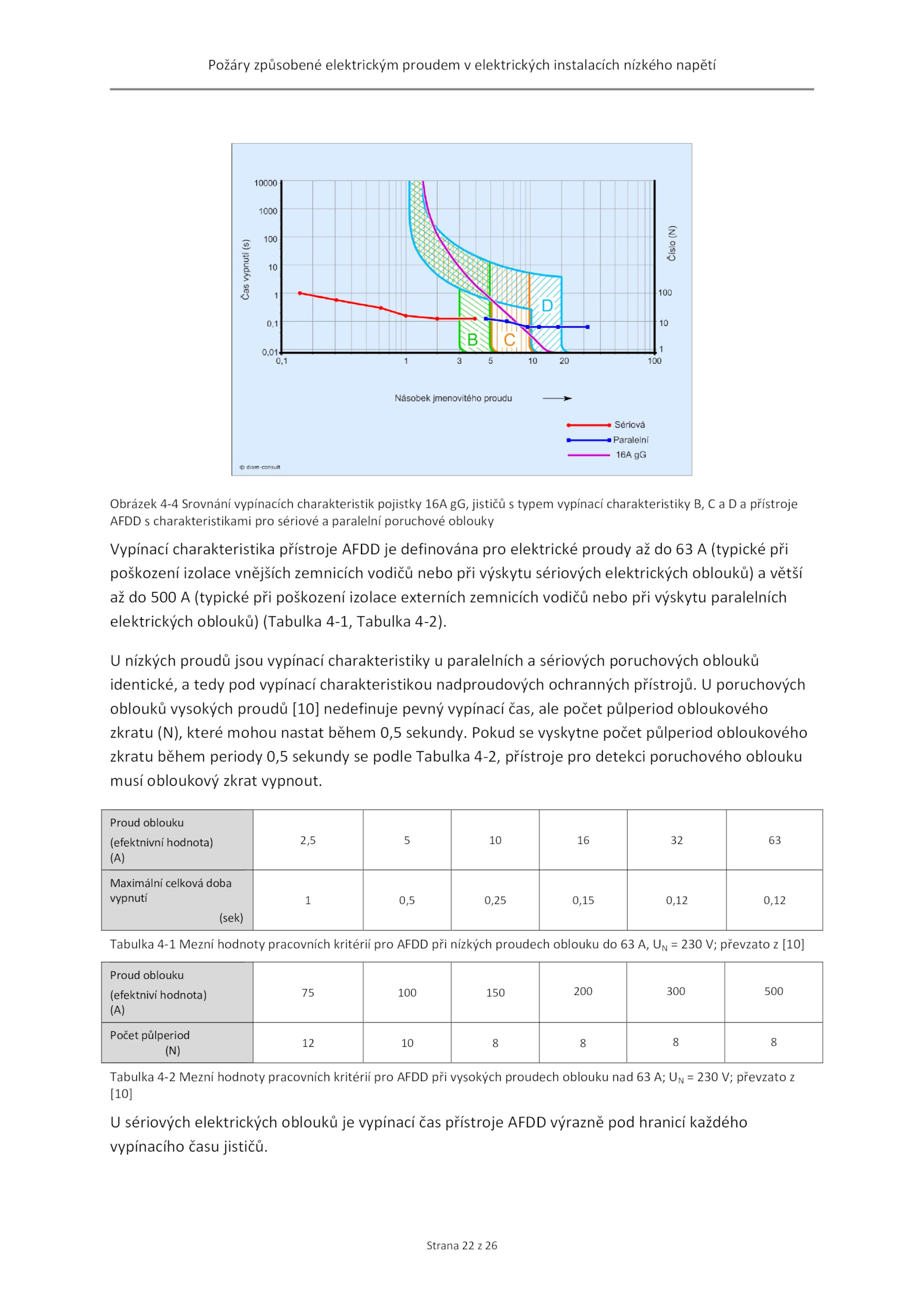

Proud oblouku (efektnivní hodnota) (A) 2,5 63 Maximální celková doba vypnutí (sek) 1 0,5 0,25 0,15 0,12 0,12 Tabulka 4-1 Mezní hodnoty pracovních kritérií pro AFDD při nízkých proudech oblouku 230 převzato [10] Proud oblouku (efektniví hodnota) (A) 75 100 150 200 300 500 Počet půlperiod (N) 12 8 Tabulka 4-2 Mezní hodnoty pracovních kritérií pro AFDD při vysokých proudech oblouku nad 230 převzato z [10] U sériových elektrických oblouků vypínací čas přístroje AFDD výrazně pod hranicí každého vypínacího času jističů. U nízkých proudů jsou vypínací charakteristiky paralelních sériových poruchových oblouků identické, tedy pod vypínací charakteristikou nadproudových ochranných přístrojů.Požáry způsobené elektrickým proudem elektrických instalacích nízkého napětí Strana 26 Obrázek 4-4 Srovnání vypínacích charakteristik pojistky 16A gG, jističů typem vypínací charakteristiky přístroje AFDD charakteristikami pro sériové paralelní poruchové oblouky Vypínací charakteristika přístroje AFDD definována pro elektrické proudy (typické při poškození izolace vnějších zemnicích vodičů nebo při výskytu sériových elektrických oblouků) větší až 500 (typické při poškození izolace externích zemnicích vodičů nebo při výskytu paralelních elektrických oblouků) (Tabulka 4-1, Tabulka 4-2). . Pokud vyskytne počet půlperiod obloukového zkratu během periody 0,5 sekundy podle Tabulka 4-2, přístroje pro detekci poruchového oblouku musí obloukový zkrat vypnout. poruchových oblouků vysokých proudů [10] nedefinuje pevný vypínací čas, ale počet půlperiod obloukového zkratu (N), které mohou nastat během 0,5 sekundy
