rozteč 300 mm.
podpěra PZMP
žlaby M2
kabelová příchytka SONAP
kabel trasy
s požadavkem zachovnání
funkční integrity při požáru
dodržení minimálního
poloměru ohybu kabelu
max. 300 mm
maximální vzdálenost
kabelových příchytek SONAP
min.
Provedení zřejmé obrázku vlevo provádí na
svislých trasách vždy maximálně 3,5 dlouhém
svislém úseku. Velikost příchytky SONAP řídí velikostí kabelů, které pomocí
nich upevňují stojny.
3,5
m
Seznam komponentů podpěrného místa
počty jsou uvedeny vždy pro jedno podpěrné místo
prvky systému podpěrné místo
1 stojna STNM ks
spojovací materiál pro montáž podpěrného místa trasy
2 příchytka SONAP velikost podle kabelů podle kabelů
kotvení podpěrného místa stavby
X kotvení stojny STNM počet kotvicích bodů x/3 x*
(*) délky stojny 400 dva kotvicí body, při větších délkách nutné kotvit roztečí kotvicích bodů max 300 mm
ploché
montáže
21
montáže
tras
. 0,3 m
0,3
–
3,5
m
max.
3,5
m
max.X
kotvení
X
kotvení
1
stojna STNM
2 příchytka SONAP

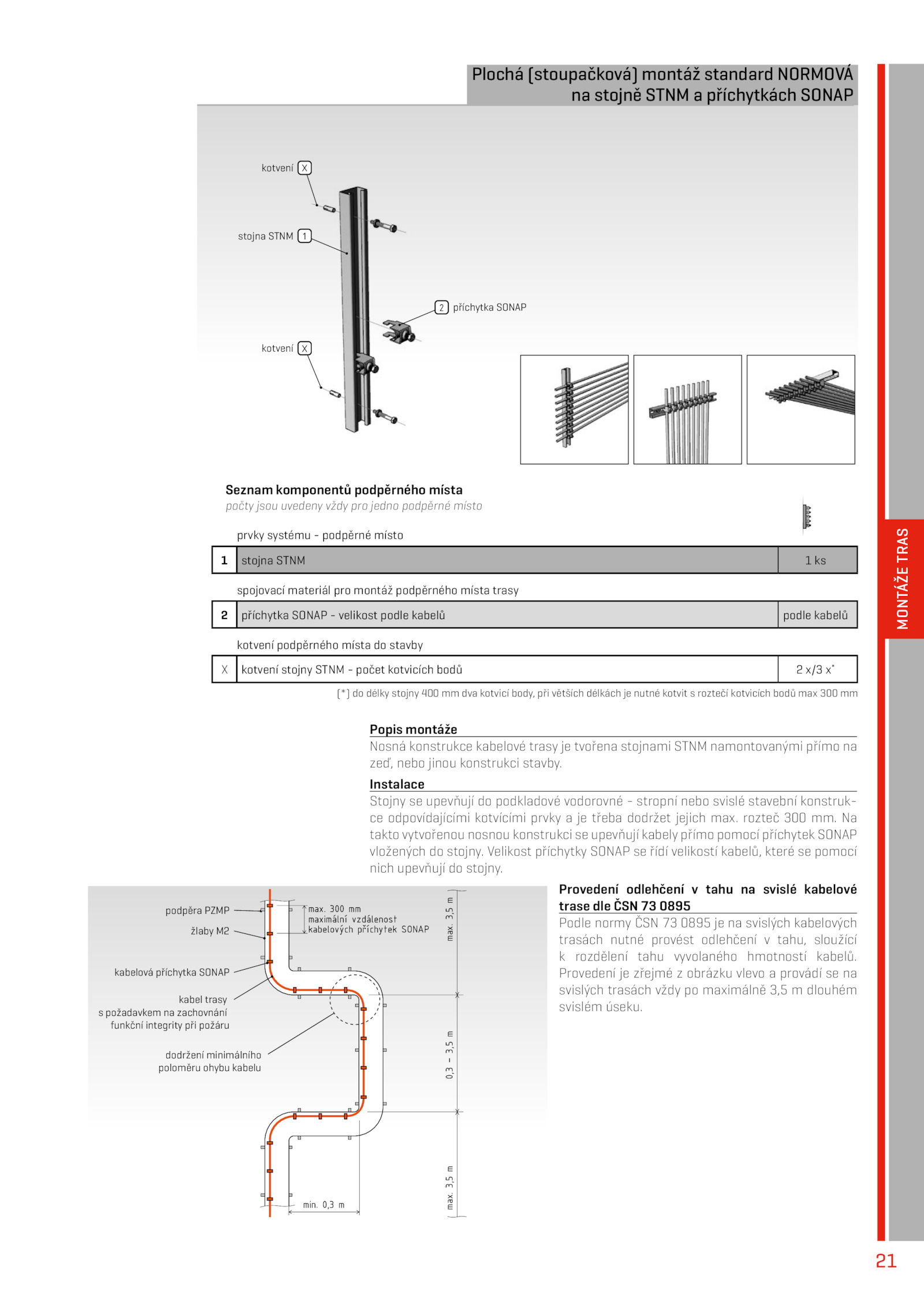

Plochá (stoupačková) montáž standard NORMOVÁ
na stojně STNM příchytkách SONAP
Popis montáže
Nosná konstrukce kabelové trasy tvořena stojnami STNM namontovanými přímo na
zeď, nebo jinou konstrukci stavby.
Instalace
Stojny upevňují podkladové vodorovné stropní nebo svislé stavební kon
struk
ce odpovídajícími kotvícími prvky třeba dodržet jejich max.
Provedení odlehčení tahu svislé kabelové
trase dle ČSN 0895
Podle normy ČSN 0895 svislých kabelových
trasách nutné provést odlehčení tahu, sloužící
k rozdělení tahu vyvolaného hmotností kabelů. Na
takto vytvořenou nosnou konstrukci upevňují kabely přímo pomocí příchytek SONAP
vložených stojny
