Popis prvků systému

Vydal: KOPOS Kolín a.s. Autor: KOLÍN

Strana 6 z 22







Poznámky redaktora

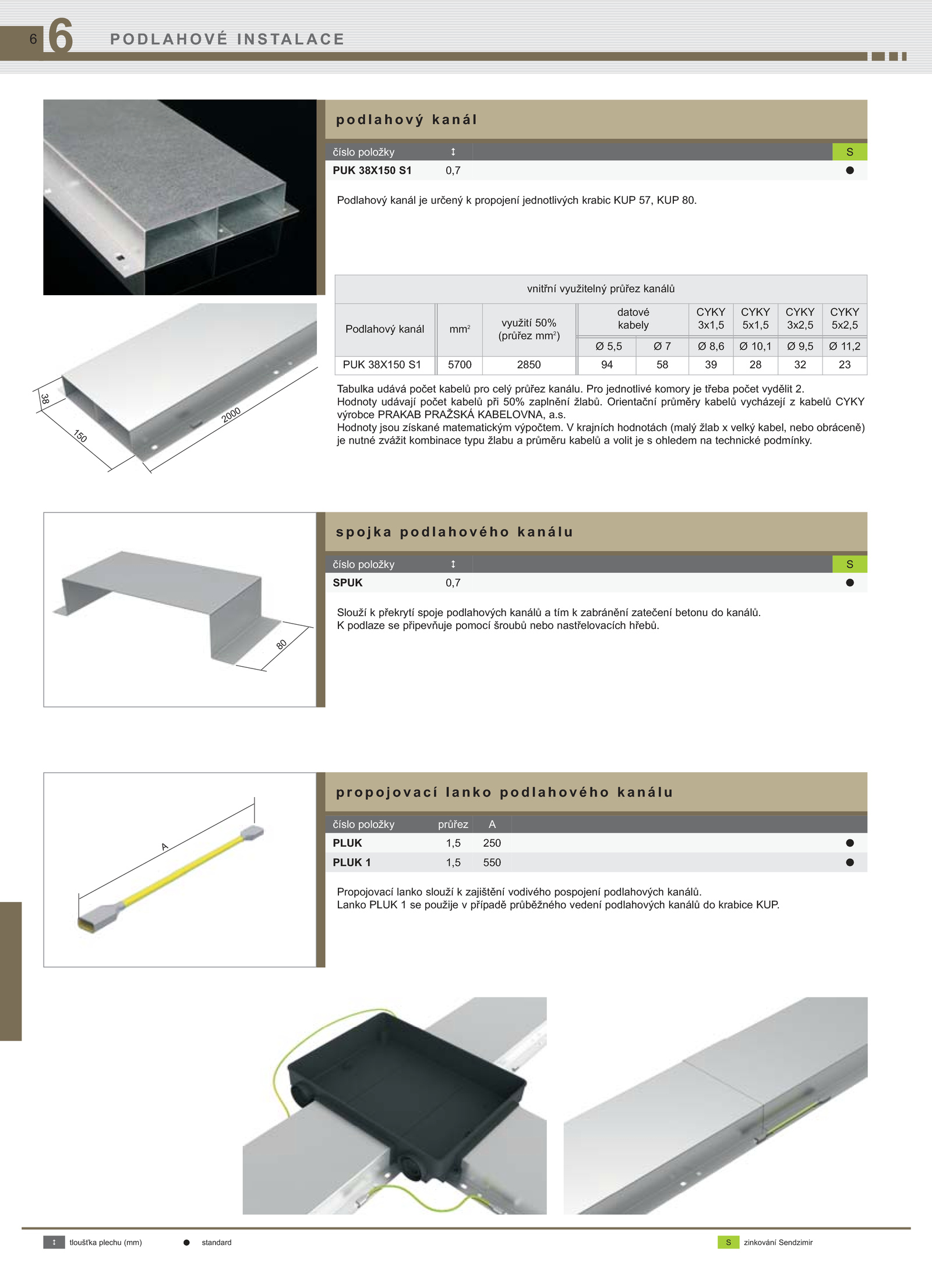

E6 6 Podlahový kanál určený propojení jednotlivých krabic KUP 57, KUP 80. Hodnoty udávají počet kabelů při 50% zaplnění žlabů. číslo položky průřez A PLUK 1,5 250 PLUK 1,5 550 p u 80 150 38 tloušťka plechu (mm) standard zinkování Sendzimir A vnitřní využitelný průřez kanálů Podlahový kanál mm2 využití 50% (průřez mm2 ) datové kabely CYKY 3x1,5 CYKY 5x1,5 CYKY 3x2,5 CYKY 5x2,5 Ø 5,5 8,6 10,1 9,5 11,2 PUK 38X150 5700 2850 23 Tabulka udává počet kabelů pro celý průřez kanálu. číslo položky S PUK 38X150 0,7 p l Slouží překrytí spoje podlahových kanálů tím zabránění zatečení betonu kanálů. Hodnoty jsou získané matematickým výpočtem. 2000 .s. K podlaze připevňuje pomocí šroubů nebo nastřelovacích hřebů. Lanko PLUK použije případě průběžného vedení podlahových kanálů krabice KUP. číslo položky S SPUK 0,7 s u Propojovací lanko slouží zajištění vodivého pospojení podlahových kanálů. Orientační průměry kabelů vycházejí kabelů CYKY výrobce PRAKAB PRAŽSKÁ KABELOVNA, a. Pro jednotlivé komory třeba počet vydělit 2. krajních hodnotách (malý žlab velký kabel, nebo obráceně) je nutné zvážit kombinace typu žlabu průměru kabelů volit ohledem technické podmínky
