označení popis strana
DZ drátěný žlab 3-2
IBP montážní deska 21
KKPP záslepka 20
KPP krabice přístrojová 20
KPV krycí deska 20
OBB nosič přístroje 21
PANDORA podlahová krabice 8
PIKI podlahový kanál 13
PKPP příčka 20
VPCL víko závěsy čtvercové 19
VPKL víko závěsy kulaté 19
ZPV záslepka 21
ZR zvyšovací rám.
Jsou dodávány jako sady, kterých možno zvolit příslušenství závislosti typu
instalovaných přístrojů datových, silových. Krabice se
zaklapnou rámu požadované výšce. Čtvercová víka
VPCL fixují podlaze pomocí čtyř šroubů, kulatých vík VPKL fixace podlaze
pomocí dvou držáků šroubů. 2).
Krabice pro přístroje mají devět kabelových vstupů (čtyři rozích, pět základnách),
které mohou být odlomeny.
V případě použití podložky KPV 45X4X45 čtyři šrouby využití připevnění krycí
desky.E18
6

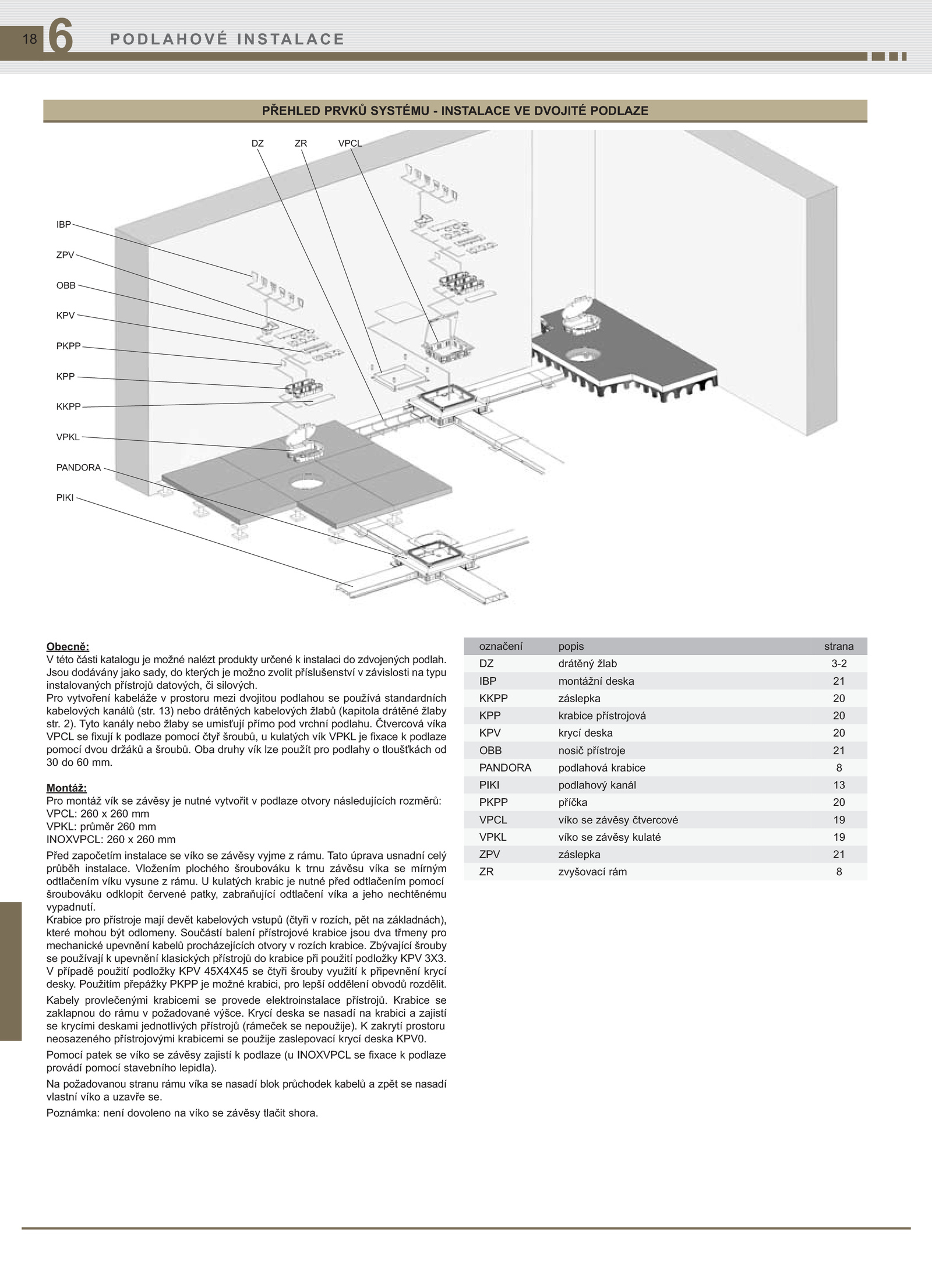

PŘEHLED PRVKŮ SYSTÉMU INSTALACE DVOJITÉ PODLAZE
Obecně:
V této části katalogu možné nalézt produkty určené instalaci zdvojených podlah. zakrytí prostoru
neosazeného přístrojovými krabicemi použije zaslepovací krycí deska KPV0.
Poznámka: není dovoleno víko závěsy tlačit shora. Oba druhy vík lze použít pro podlahy tloušťkách od
30 mm. Vložením plochého šroubováku trnu závěsu víka mírným
odtlačením víku vysune rámu. Tato úprava usnadní celý
průběh instalace. kulatých krabic nutné před odtlačením pomocí
šroubováku odklopit červené patky, zabraňující odtlačení víka jeho nechtěnému
vypadnutí.
Pro vytvoření kabeláže prostoru mezi dvojitou podlahou používá standardních
kabelových kanálů (str.
Kabely provlečenými krabicemi provede elektroinstalace přístrojů.
Na požadovanou stranu rámu víka nasadí blok průchodek kabelů zpět nasadí
vlastní víko uzavře se. Zbývající šrouby
se používají upevnění klasických přístrojů krabice při použití podložky KPV 3X3. 13) nebo drátěných kabelových žlabů (kapitola drátěné žlaby
str. Součástí balení přístrojové krabice jsou dva třmeny pro
mechanické upevnění kabelů procházejících otvory rozích krabice. Krycí deska nasadí krabici zajistí
se krycími deskami jednotlivých přístrojů (rámeček nepoužije). Použitím přepážky PKPP možné krabici, pro lepší oddělení obvodů rozdělit. Tyto kanály nebo žlaby umisťují přímo pod vrchní podlahu.
Montáž:
Pro montáž vík závěsy nutné vytvořit podlaze otvory následujících rozměrů:
VPCL: 260 260 mm
VPKL: průměr 260 mm
INOXVPCL: 260 260 mm
Před započetím instalace víko závěsy vyjme rámu.
Pomocí patek víko závěsy zajistí podlaze INOXVPCL fixace podlaze
provádí pomocí stavebního lepidla)
