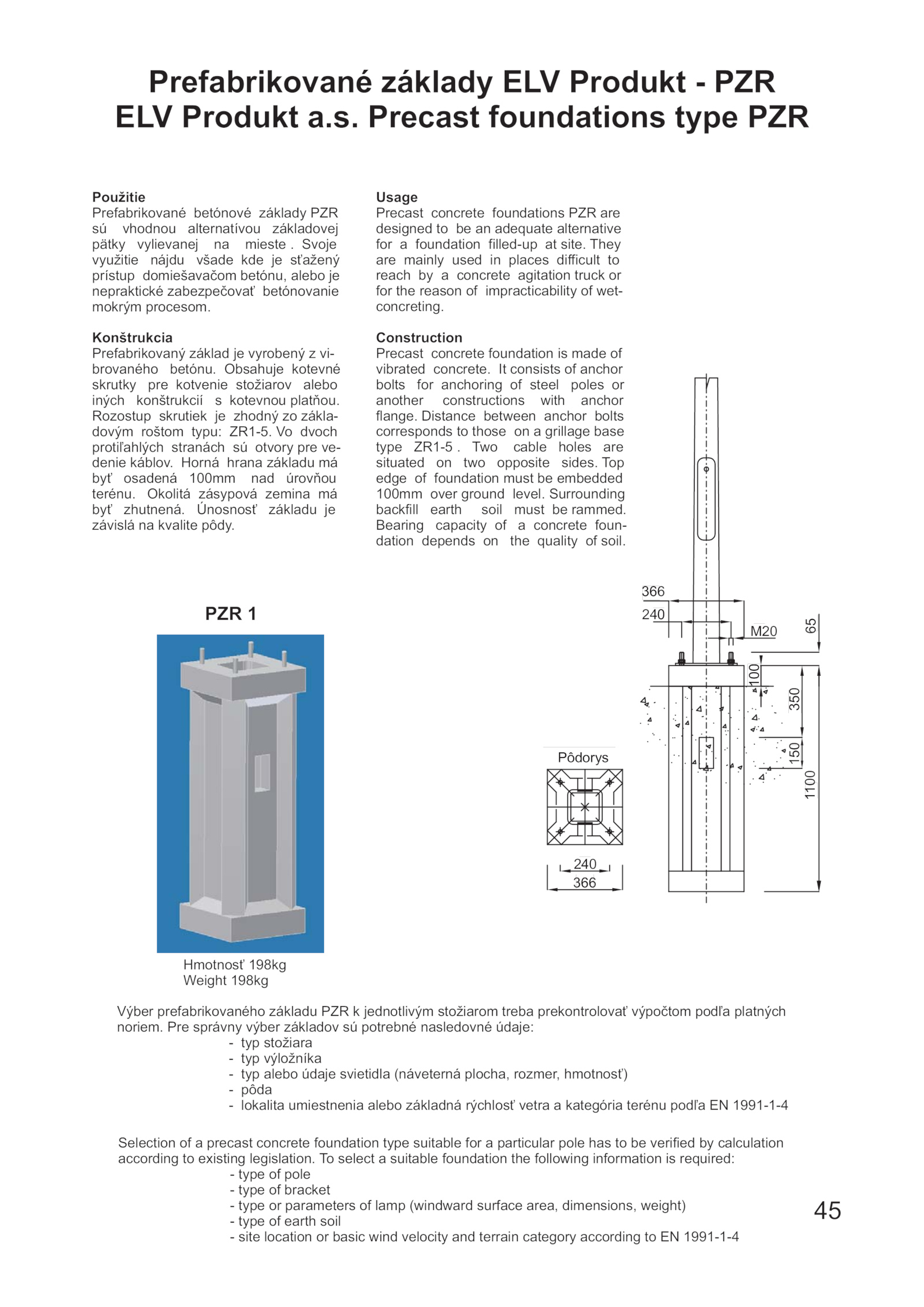

Konštrukcia Prefabrikovaný základ vyrobený i v - brovaného betónu. Selection precast concrete foundation type suitable for particular pole has verified calculation according existing legislation. Precast foundations type PZR Použitie Prefabrikované betónové základy PZR sú vhodnou alternatívou základovej pätky vylievanej mieste Svoje využitie nájdu všade kde sťažený prístup domiešavačom betónu, alebo je nepraktické zabezpečovať betónovanie mokrým procesom. dvoch protiľahlých stranách otvory pre ve- denie káblov. Obsahuje kotevné skrutky pre kotvenie stožiarov alebo iných konštrukcií kotevnou platňou. Rozostup skrutiek zhodný zákla- dovým roštom typu: ZR1-5. Výber prefabrikovaného základu PZR jednotlivým stožiarom treba prekontrolovať výpočtom podľa platných noriem. Top edge foundation must embedded 100mm over ground level. consists anchor bolts for anchoring steel poles or another constructions with anchor flange. select suitable foundation the following information required: - type pole - type bracket - type parameters lamp (windward surface area, dimensions, weight) - type earth soil - site location basic wind velocity and terrain category according 1991-1-4 366 366 Pôdorys 240 240 M20 65 100 350 150 1100 PZR 1 Hmotnos 198kg ť Weight 198kg 45 . c Construction Precast concrete foundation made of vibrated concrete. They are mainly used places difficult to reach concrete agitation truck or for the reason impracticability wet- con reting. Únosnosť základu je závislá kvalite pôdy.s.Prefabrikované základy ELV Produkt PZR ELV Produkt a. Horná hrana základu má byť osadená 100mm nad úrovňou terénu. Bearing capacity concrete foun- dation depends the quality soil. Okolitá zásypová zemina má byť zhutnená. Pre správny výber základov potrebné nasledovné údaje: - typ stožiara - typ výložníka - typ alebo údaje svietidla (náveterná plocha, rozmer, hmotnosť) - pôda - lokalita umiestnenia alebo základná rýchlosť vetra kategória terénu podľa 1991-1-4 Usage Precast concrete foundations PZR are designed adequate alternative for foundation filled-up site. Distance between anchor bolts corresponds those grillage base type ZR1-5 Two cabl holes are e situated two opposite sides. Surrounding backfill earth soil must rammed
