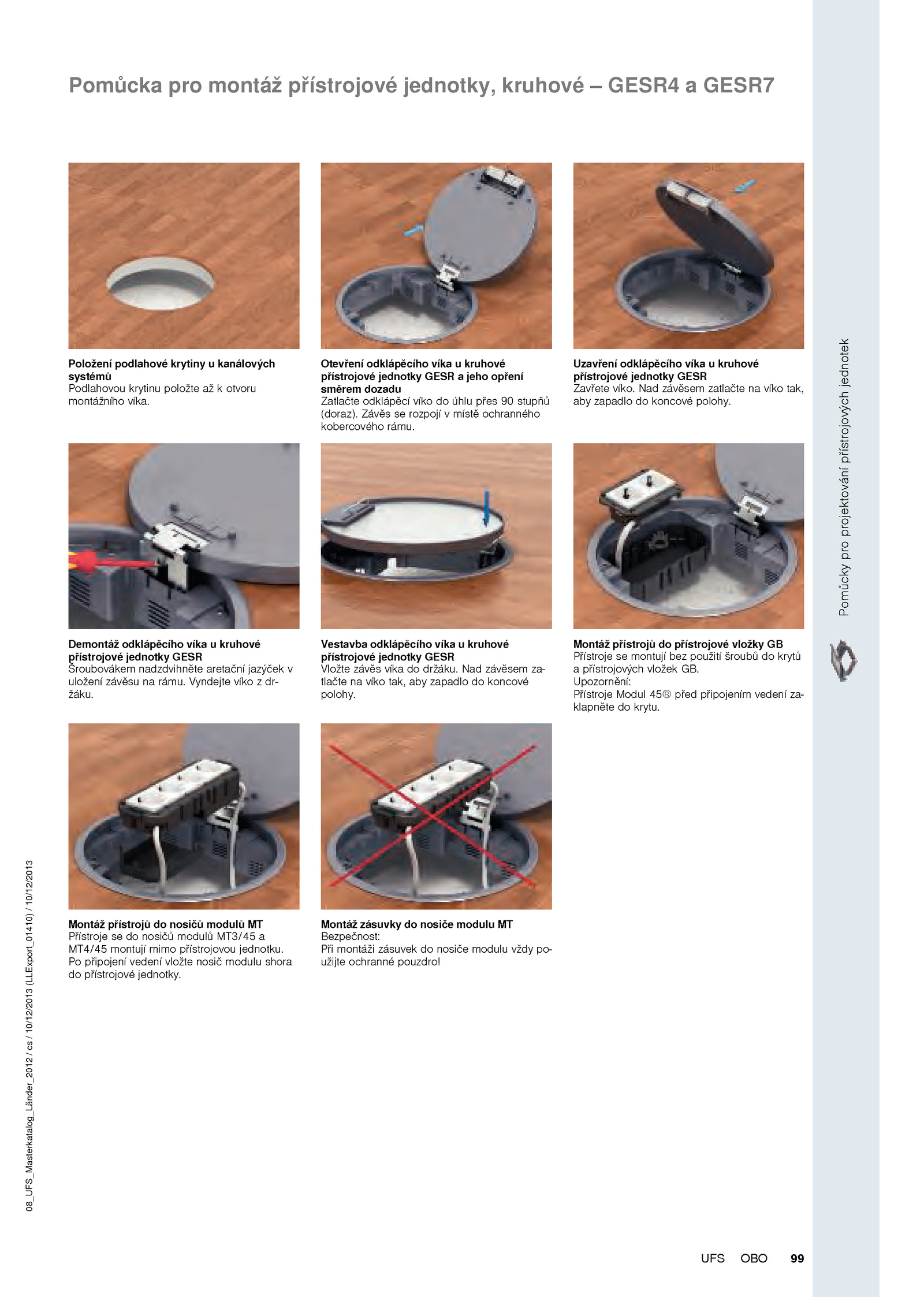

Montáž zásuvky nosiče modulu MT Bezpečnost: Při montáži zásuvek nosiče modulu vždy po- užijte ochranné pouzdro! . Nad závěsem za- tlačte víko tak, aby zapadlo koncové polohy. Otevření odklápěcího víka kruhové přístrojové jednotky GESR jeho opření směrem dozadu Zatlačte odklápěcí víko úhlu přes stupňů (doraz). Po připojení vedení vložte nosič modulu shora do přístrojové jednotky. Upozornění: Přístroje Modul 45® před připojením vedení za- klapněte krytu. Závěs rozpojí místě ochranného kobercového rámu. Vestavba odklápěcího víka kruhové přístrojové jednotky GESR Vložte závěs víka držáku. Demontáž odklápěcího víka kruhové přístrojové jednotky GESR Šroubovákem nadzdvihněte aretační jazýček v uložení závěsu rámu. Uzavření odklápěcího víka kruhové přístrojové jednotky GESR Zavřete víko. Montáž přístrojů nosičů modulů MT Přístroje nosičů modulů MT3/45 a MT4/45 montují mimo přístrojovou jednotku. Vyndejte víko dr- žáku.Pomůckyproprojektovánípřístrojovýchjednotek 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 99OBOUFS Pomůcka pro montáž přístrojové jednotky, kruhové GESR4 GESR7 Položení podlahové krytiny kanálových systémů Podlahovou krytinu položte otvoru montážního víka. Nad závěsem zatlačte víko tak, aby zapadlo koncové polohy. Montáž přístrojů přístrojové vložky GB Přístroje montují bez použití šroubů krytů a přístrojových vložek GB
