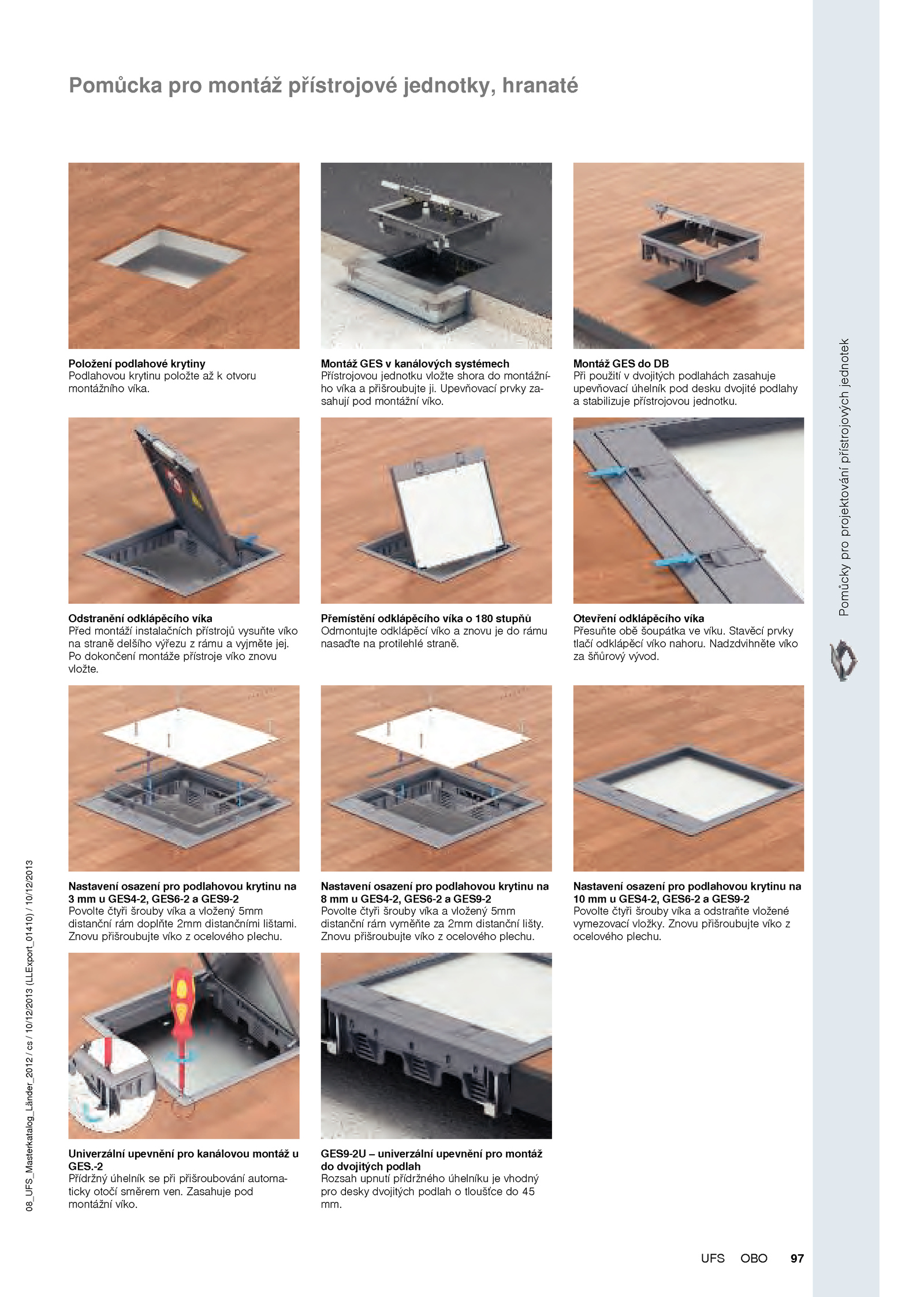

Upevňovací prvky za- sahují pod montážní víko. GES9-2U univerzální upevnění pro montáž do dvojitých podlah Rozsah upnutí přídržného úhelníku vhodný pro desky dvojitých podlah tloušťce 45 mm. Znovu přišroubujte víko ocelového plechu. Montáž GES kanálových systémech Přístrojovou jednotku vložte shora montážní- ho víka přišroubujte ji. Nastavení osazení pro podlahovou krytinu na 3 GES4-2, GES6-2 GES9-2 Povolte čtyři šrouby víka vložený 5mm distanční rám doplňte 2mm distančními lištami. Nastavení osazení pro podlahovou krytinu na 10 GES4-2, GES6-2 GES9-2 Povolte čtyři šrouby víka odstraňte vložené vymezovací vložky. Odstranění odklápěcího víka Před montáží instalačních přístrojů vysuňte víko na straně delšího výřezu rámu vyjměte jej. Montáž GES DB Při použití dvojitých podlahách zasahuje upevňovací úhelník pod desku dvojité podlahy a stabilizuje přístrojovou jednotku. . Univerzální upevnění pro kanálovou montáž u GES. Zasahuje pod montážní víko. Stavěcí prvky tlačí odklápěcí víko nahoru. Otevření odklápěcího víka Přesuňte obě šoupátka víku. Znovu přišroubujte víko ocelového plechu. Nadzdvihněte víko za šňůrový vývod. Přemístění odklápěcího víka 180 stupňů Odmontujte odklápěcí víko znovu rámu nasaďte protilehlé straně. Po dokončení montáže přístroje víko znovu vložte. Znovu přišroubujte víko z ocelového plechu.Pomůckyproprojektovánípřístrojovýchjednotek 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 97OBOUFS Pomůcka pro montáž přístrojové jednotky, hranaté Položení podlahové krytiny Podlahovou krytinu položte otvoru montážního víka. Nastavení osazení pro podlahovou krytinu na 8 GES4-2, GES6-2 GES9-2 Povolte čtyři šrouby víka vložený 5mm distanční rám vyměňte 2mm distanční lišty.-2 Přídržný úhelník při přišroubování automa- ticky otočí směrem ven
