Rozměry podlahové krytiny montážní rozměry pro přístrojové jednotky

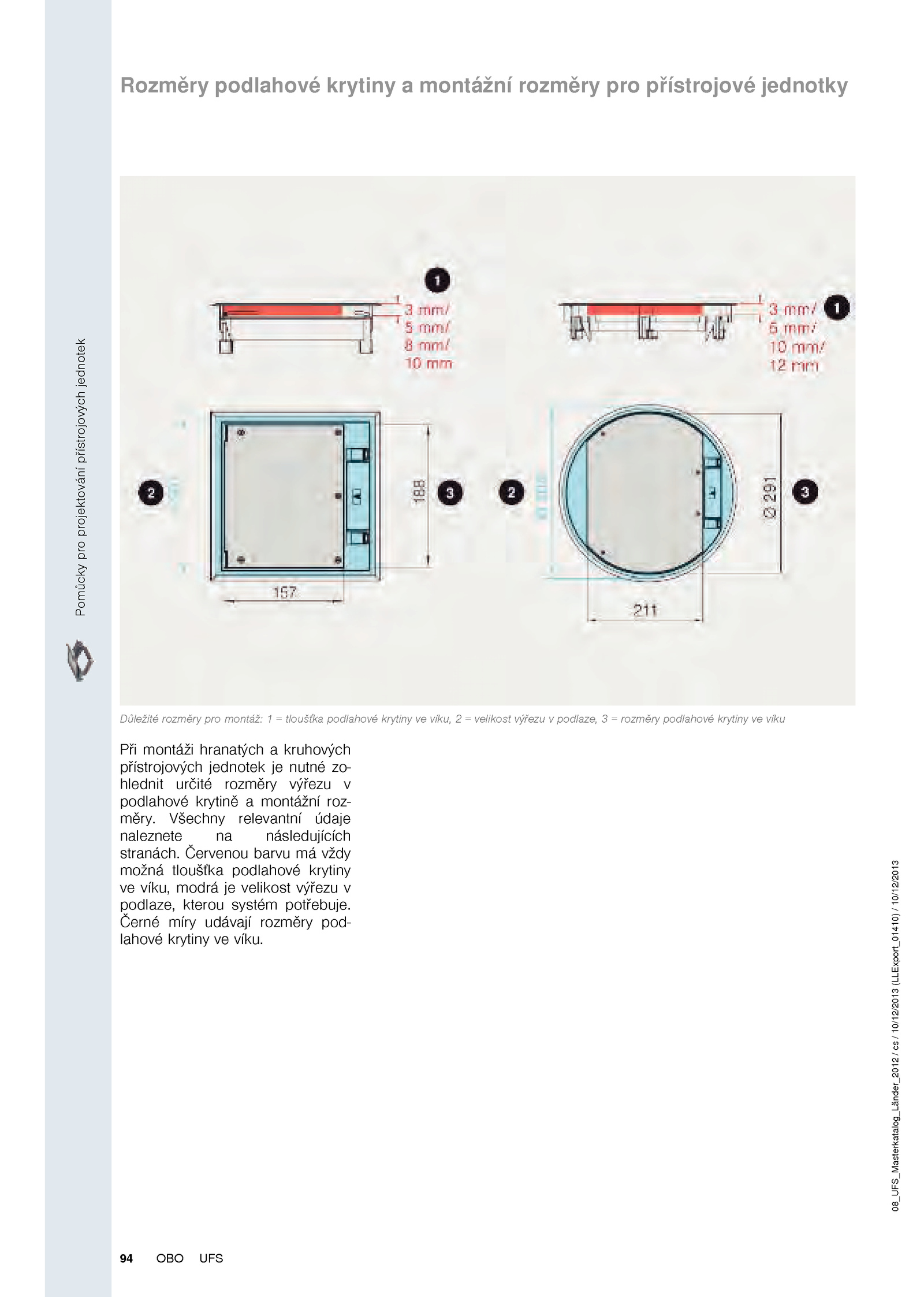

Důležité rozměry pro montáž: tloušťka podlahové krytiny víku, velikost výřezu podlaze, rozměry podlahové krytiny víku
Při montáži hranatých kruhových
přístrojových jednotek nutné zo-
hlednit určité rozměry výřezu v
podlahové krytině montážní roz-
měry.
.
Černé míry udávají rozměry pod-
lahové krytiny víku. Všechny relevantní údaje
naleznete následujících
stranách
