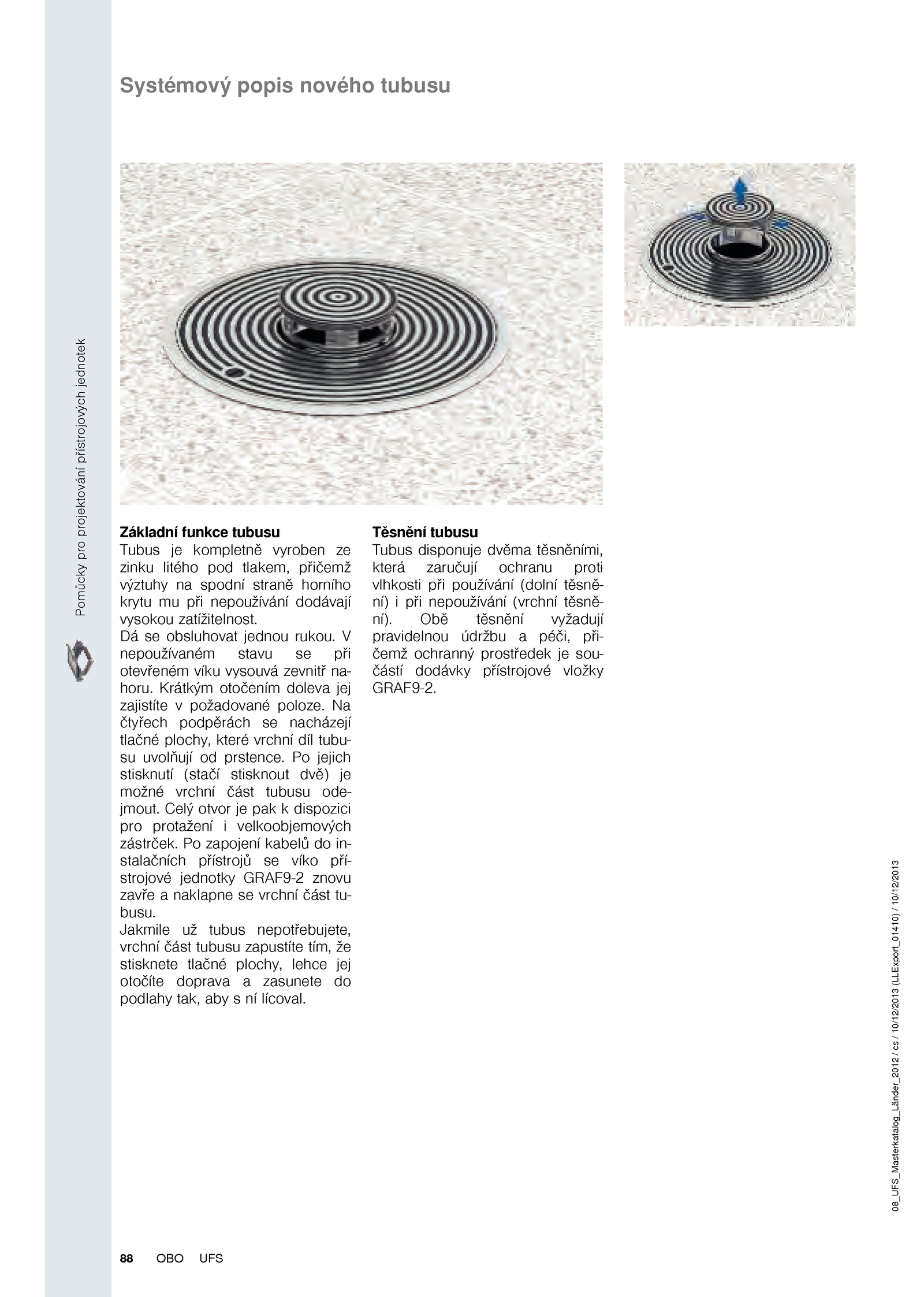

Systémový popis nového tubusu
Základní funkce tubusu
Tubus kompletně vyroben ze
zinku litého pod tlakem, přičemž
výztuhy spodní straně horního
krytu při nepoužívání dodávají
vysokou zatížitelnost. Celý otvor pak dispozici
pro protažení velkoobjemových
zástrček.
Těsnění tubusu
Tubus disponuje dvěma těsněními,
která zaručují ochranu proti
vlhkosti při používání (dolní těsně-
ní) při nepoužívání (vrchní těsně-
ní). V
nepoužívaném stavu při
otevřeném víku vysouvá zevnitř na-
horu. Obě těsnění vyžadují
pravidelnou údržbu péči, při-
čemž ochranný prostředek sou-
částí dodávky přístrojové vložky
GRAF9-2.
Jakmile tubus nepotřebujete,
vrchní část tubusu zapustíte tím, že
stisknete tlačné plochy, lehce jej
otočíte doprava zasunete do
podlahy tak, aby lícoval. zapojení kabelů in-
stalačních přístrojů víko pří-
strojové jednotky GRAF9-2 znovu
zavře naklapne vrchní část tu-
busu. Krátkým otočením doleva jej
zajistíte požadované poloze.
Dá obsluhovat jednou rukou.
. jejich
stisknutí (stačí stisknout dvě) je
možné vrchní část tubusu ode-
jmout. Na
čtyřech podpěrách nacházejí
tlačné plochy, které vrchní díl tubu-
su uvolňují prstence
