Hranatá přístrojová jednotka
Hranatá přístrojová jednotka polyamidu pro
podlahové krytiny suchou vlhkou údrž-
bou
Hranatá přístrojová jednotka ušlechtilé oceli
Všechny viditelné povrchy jsou vyrobeny ko-
rozivzdorné ušlechtilé oceli.
Přístrojové jednotky skládají z
ochranného kobercového rámu
včetně vsazovaného rámu pří-
strojové vložky aretačními žeb-
říky pro plynulé spouštění pří-
strojových vložek krocích po
5 mm max. Minimální ve-
stavná hloubka činí 73 pří-
strojových jednotek mm
drážkou pro podlahovou krytinu v
odklápěcím víčku, drážku pro pod-
lahovou krytinu může zákazník
změnit (10) nebo (12)
mm. Tyto montážní rozměry pla-
tí bez podlahové krytiny. Víčko zůstává otevřené ve
svislé poloze, čímž usnadňuje při-
pojování vstupujících vedení.Pomůckyproprojektovánípřístrojovýchjednotek
86 OBO UFS
08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013

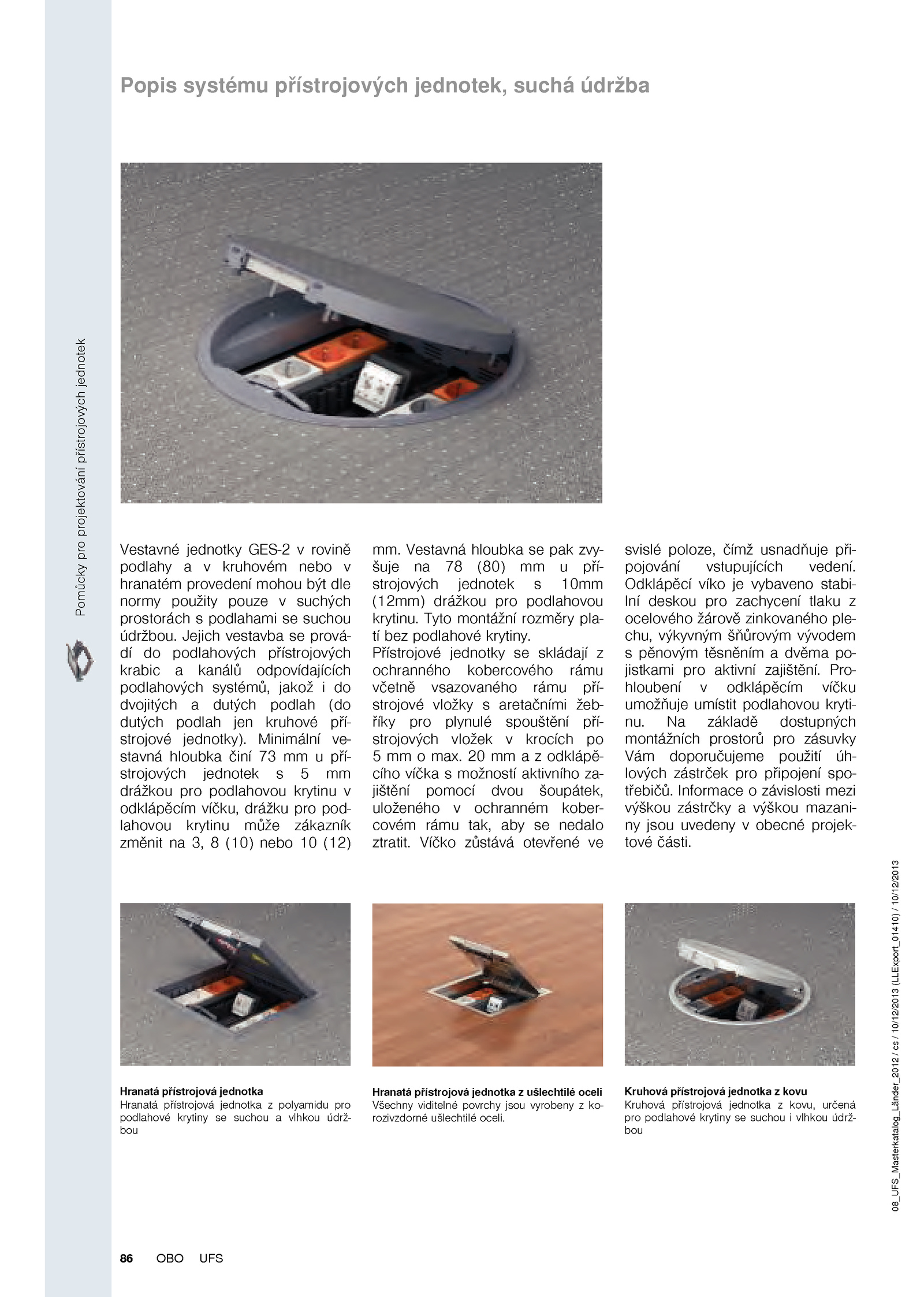

Popis systému přístrojových jednotek, suchá údržba
Vestavné jednotky GES-2 rovině
podlahy kruhovém nebo v
hranatém provedení mohou být dle
normy použity pouze suchých
prostorách podlahami suchou
údržbou.
Odklápěcí víko vybaveno stabi-
lní deskou pro zachycení tlaku z
ocelového žárově zinkovaného ple-
chu, výkyvným šňůrovým vývodem
s pěnovým těsněním dvěma po-
jistkami pro aktivní zajištění. Jejich vestavba prová-
dí podlahových přístrojových
krabic kanálů odpovídajících
podlahových systémů, jakož do
dvojitých dutých podlah (do
dutých podlah jen kruhové pří-
strojové jednotky). Pro-
hloubení odklápěcím víčku
umožňuje umístit podlahovou kryti-
nu. Vestavná hloubka pak zvy-
šuje (80) pří-
strojových jednotek 10mm
(12mm) drážkou pro podlahovou
krytinu. Informace závislosti mezi
výškou zástrčky výškou mazani-
ny jsou uvedeny obecné projek-
tové části.
Kruhová přístrojová jednotka kovu
Kruhová přístrojová jednotka kovu, určená
pro podlahové krytiny suchou vlhkou údrž-
bou
. základě dostupných
montážních prostorů pro zásuvky
Vám doporučujeme použití úh-
lových zástrček pro připojení spo-
třebičů. 20 mm odklápě-
cího víčka možností aktivního za-
jištění pomocí dvou šoupátek,
uloženého ochranném kober-
covém rámu tak, aby nedalo
ztratit
