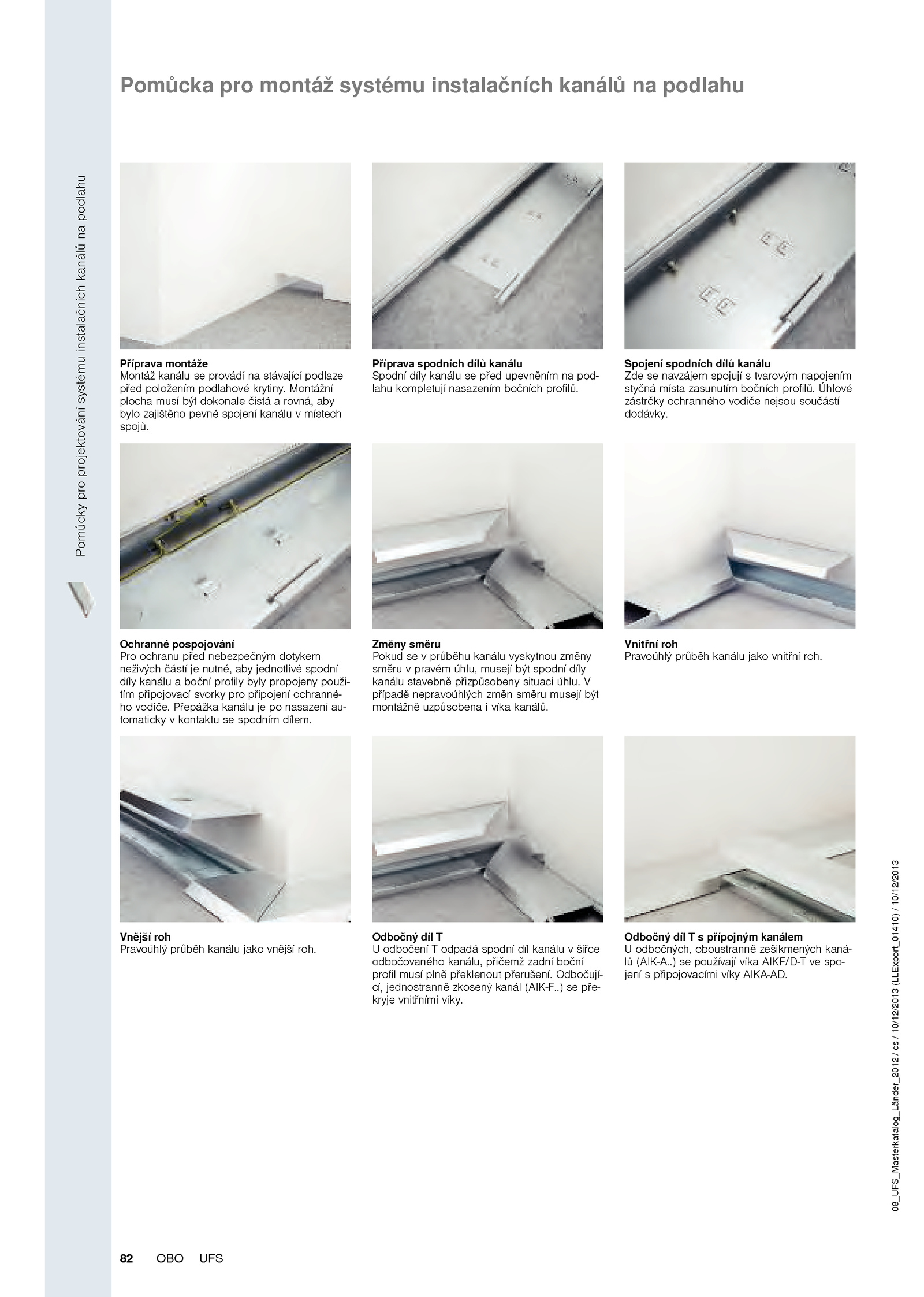

Vnitřní roh Pravoúhlý průběh kanálu jako vnitřní roh.. Změny směru Pokud průběhu kanálu vyskytnou změny směru pravém úhlu, musejí být spodní díly kanálu stavebně přizpůsobeny situaci úhlu. Odbočují- cí, jednostranně zkosený kanál (AIK-F. Vnější roh Pravoúhlý průběh kanálu jako vnější roh.) pře- kryje vnitřními víky.) používají víka AIKF/D-T spo- jení připojovacími víky AIKA-AD. Příprava spodních dílů kanálu Spodní díly kanálu před upevněním pod- lahu kompletují nasazením bočních profilů. Odbočný díl přípojným kanálem U odbočných, oboustranně zešikmených kaná- lů (AIK-A. Odbočný díl T U odbočení odpadá spodní díl kanálu šířce odbočovaného kanálu, přičemž zadní boční profil musí plně překlenout přerušení. Ochranné pospojování Pro ochranu před nebezpečným dotykem neživých částí nutné, aby jednotlivé spodní díly kanálu boční profily byly propojeny použi- tím připojovací svorky pro připojení ochranné- ho vodiče. .Pomůckyproprojektovánísystémuinstalačníchkanálůnapodlahu 82 OBO UFS 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 Pomůcka pro montáž systému instalačních kanálů podlahu Příprava montáže Montáž kanálu provádí stávající podlaze před položením podlahové krytiny. Montážní plocha musí být dokonale čistá rovná, aby bylo zajištěno pevné spojení kanálu místech spojů. V případě nepravoúhlých změn směru musejí být montážně uzpůsobena víka kanálů. Přepážka kanálu nasazení au- tomaticky kontaktu spodním dílem.. Úhlové zástrčky ochranného vodiče nejsou součástí dodávky. Spojení spodních dílů kanálu Zde navzájem spojují tvarovým napojením styčná místa zasunutím bočních profilů
