Spojení
stavebních prvků lze provést letováním, svá-
řením, nýty nebo šrouby.
Ochranná opatření, vyrovnání potenciálu
Dle norem ČSN 2000-5-54 ČSN EN
50085 musejí být všechny kovové konstrukční
prvky podlahového kanálového systému za-
hrnuty ochranného opatření.Pomůckyproprojektovánísystémukanálůuloženýchvmazanině,
uzavřeného
68 OBO UFS
08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013

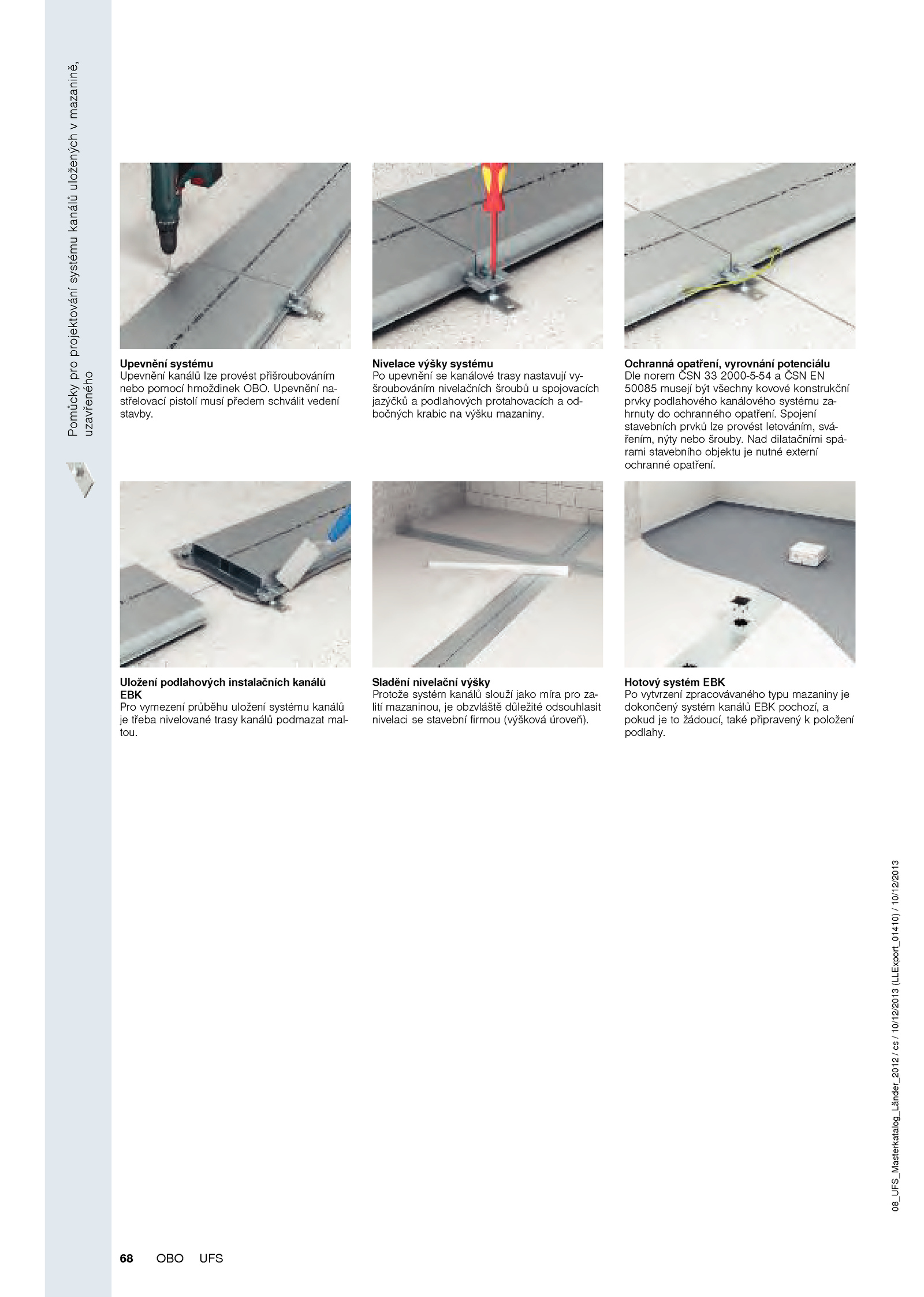

Upevnění systému
Upevnění kanálů lze provést přišroubováním
nebo pomocí hmoždinek OBO.
Uložení podlahových instalačních kanálů
EBK
Pro vymezení průběhu uložení systému kanálů
je třeba nivelované trasy kanálů podmazat mal-
tou.
Nivelace výšky systému
Po upevnění kanálové trasy nastavují vy-
šroubováním nivelačních šroubů spojovacích
jazýčků podlahových protahovacích od-
bočných krabic výšku mazaniny.
Sladění nivelační výšky
Protože systém kanálů slouží jako míra pro za-
lití mazaninou, obzvláště důležité odsouhlasit
nivelaci stavební firmou (výšková úroveň).
. Nad dilatačními spá-
rami stavebního objektu nutné externí
ochranné opatření.
Hotový systém EBK
Po vytvrzení zpracovávaného typu mazaniny je
dokončený systém kanálů EBK pochozí, a
pokud žádoucí, také připravený položení
podlahy. Upevnění na-
střelovací pistolí musí předem schválit vedení
stavby
