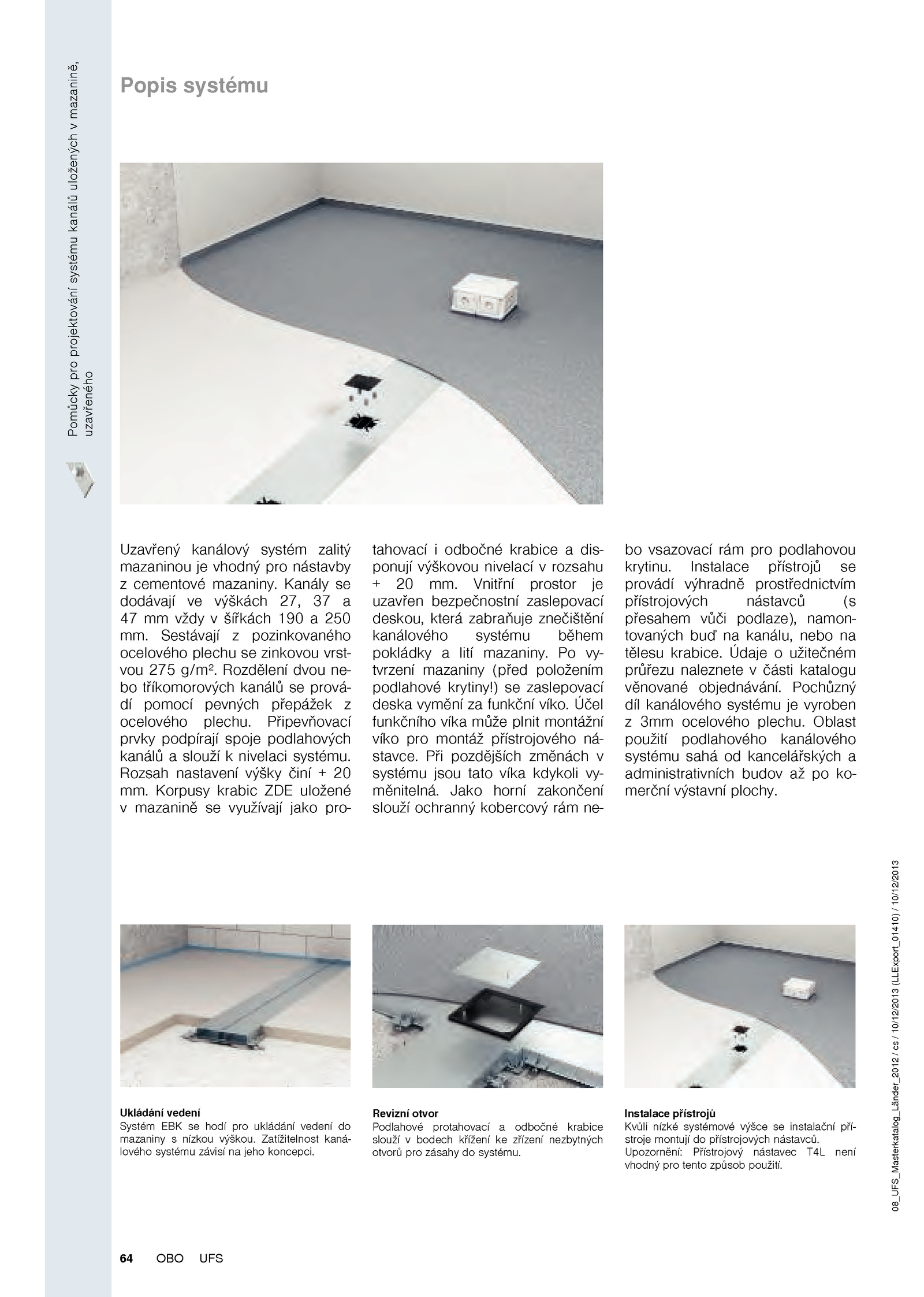

Připevňovací prvky podpírají spoje podlahových kanálů slouží nivelaci systému. Revizní otvor Podlahové protahovací odbočné krabice slouží bodech křížení zřízení nezbytných otvorů pro zásahy systému. Oblast použití podlahového kanálového systému sahá kancelářských a administrativních budov ko- merční výstavní plochy. Ukládání vedení Systém EBK hodí pro ukládání vedení do mazaniny nízkou výškou. Jako horní zakončení slouží ochranný kobercový rám ne- bo vsazovací rám pro podlahovou krytinu. vy- tvrzení mazaniny (před položením podlahové krytiny!) zaslepovací deska vymění funkční víko. Rozdělení dvou ne- bo tříkomorových kanálů prová- dí pomocí pevných přepážek z ocelového plechu. Účel funkčního víka může plnit montážní víko pro montáž přístrojového ná- stavce. Zatížitelnost kaná- lového systému závisí jeho koncepci. Instalace přístrojů Kvůli nízké systémové výšce instalační pří- stroje montují přístrojových nástavců.Pomůckyproprojektovánísystémukanálůuloženýchvmazanině, uzavřeného 64 OBO UFS 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 Popis systému Uzavřený kanálový systém zalitý mazaninou vhodný pro nástavby z cementové mazaniny. Korpusy krabic ZDE uložené v mazanině využívají jako pro- tahovací odbočné krabice dis- ponují výškovou nivelací rozsahu +  mm. Kanály se dodávají výškách 27, a 47 mm vždy šířkách 190 250 mm. Pochůzný díl kanálového systému vyroben z 3mm ocelového plechu. Údaje užitečném průřezu naleznete části katalogu věnované objednávání. Sestávají pozinkovaného ocelového plechu zinkovou vrst- vou 275 g/m². Vnitřní prostor je uzavřen bezpečnostní zaslepovací deskou, která zabraňuje znečištění kanálového systému během pokládky lití mazaniny. Upozornění: Přístrojový nástavec T4L není vhodný pro tento způsob použití. Při pozdějších změnách v systému jsou tato víka kdykoli vy- měnitelná. . Instalace přístrojů se provádí výhradně prostřednictvím přístrojových nástavců (s přesahem vůči podlaze), namon- tovaných buď kanálu, nebo na tělesu krabice. Rozsah nastavení výšky činí 20 mm
