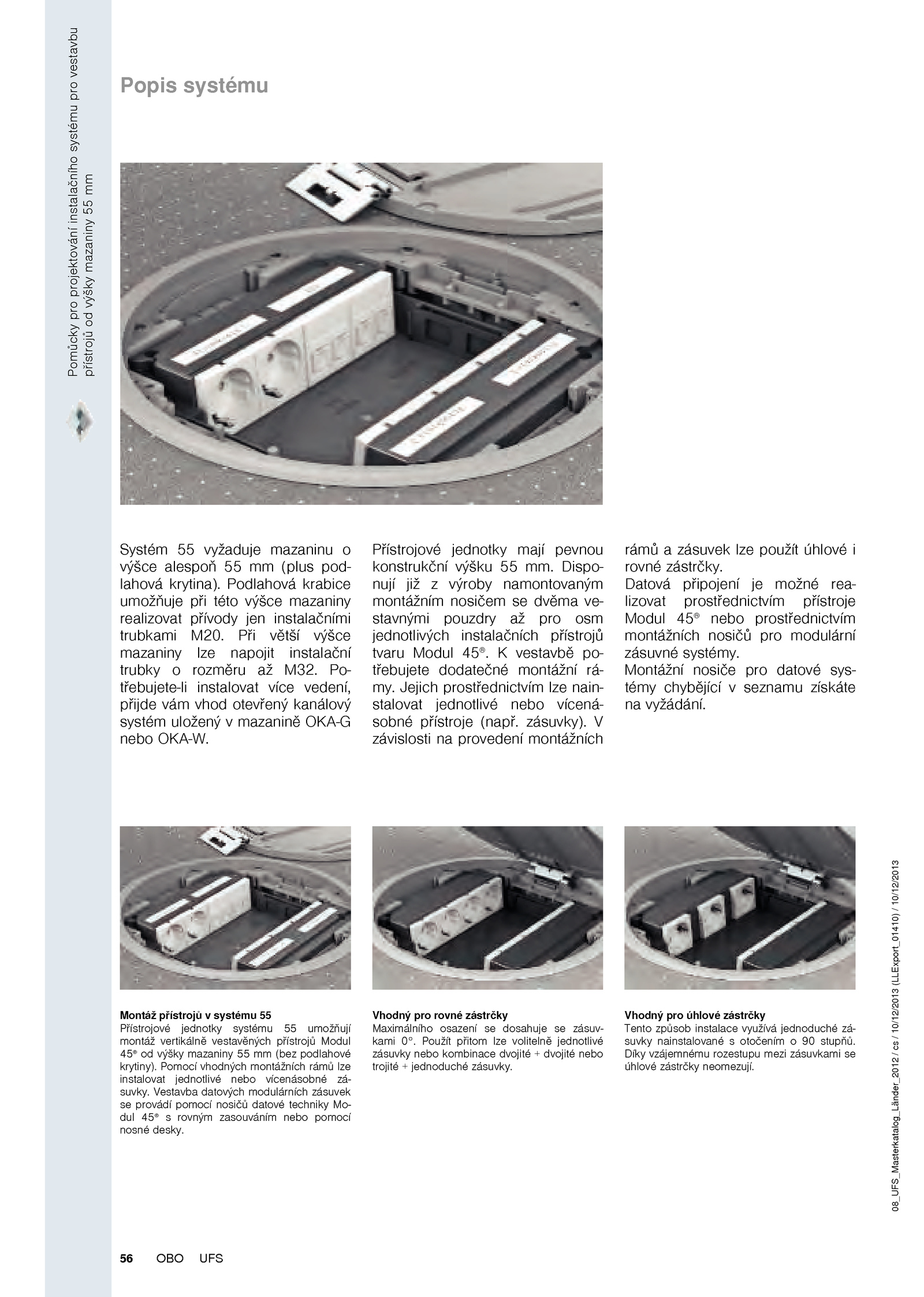

Pomocí vhodných montážních rámů lze instalovat jednotlivé nebo vícenásobné zá- suvky. Díky vzájemnému rozestupu mezi zásuvkami se úhlové zástrčky neomezují. V závislosti provedení montážních rámů zásuvek lze použít úhlové i rovné zástrčky. . Dispo- nují již výroby namontovaným montážním nosičem dvěma ve- stavnými pouzdry pro osm jednotlivých instalačních přístrojů tvaru Modul 45® . Jejich prostřednictvím lze nain- stalovat jednotlivé nebo vícená- sobné přístroje (např. Po- třebujete-li instalovat více vedení, přijde vám vhod otevřený kanálový systém uložený mazanině OKA-G nebo OKA-W. Vestavba datových modulárních zásuvek se provádí pomocí nosičů datové techniky Mo- dul 45® s rovným zasouváním nebo pomocí nosné desky.Pomůckyproprojektováníinstalačníhosystémuprovestavbu přístrojůodvýškymazaniny55mm 56 OBO UFS 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 Popis systému Systém vyžaduje mazaninu o výšce alespoň 55  (plus pod- lahová krytina). Přístrojové jednotky mají pevnou konstrukční výšku mm. vestavbě po- třebujete dodatečné montážní rá- my. Montážní nosiče pro datové sys- témy chybějící seznamu získáte na vyžádání. Vhodný pro úhlové zástrčky Tento způsob instalace využívá jednoduché zá- suvky nainstalované otočením stupňů. Datová připojení možné rea- lizovat prostřednictvím přístroje Modul 45® nebo prostřednictvím montážních nosičů pro modulární zásuvné systémy. Při větší výšce mazaniny lze napojit instalační trubky rozměru M32. Montáž přístrojů systému 55 Přístrojové jednotky systému umožňují montáž vertikálně vestavěných přístrojů Modul 45® od výšky mazaniny 55 mm (bez podlahové krytiny). Použít přitom lze volitelně jednotlivé zásuvky nebo kombinace dvojité + dvojité nebo trojité + jednoduché zásuvky. Vhodný pro rovné zástrčky Maximálního osazení dosahuje zásuv- kami 0°. Podlahová krabice umožňuje při této výšce mazaniny realizovat přívody jen instalačními trubkami M20. zásuvky)
