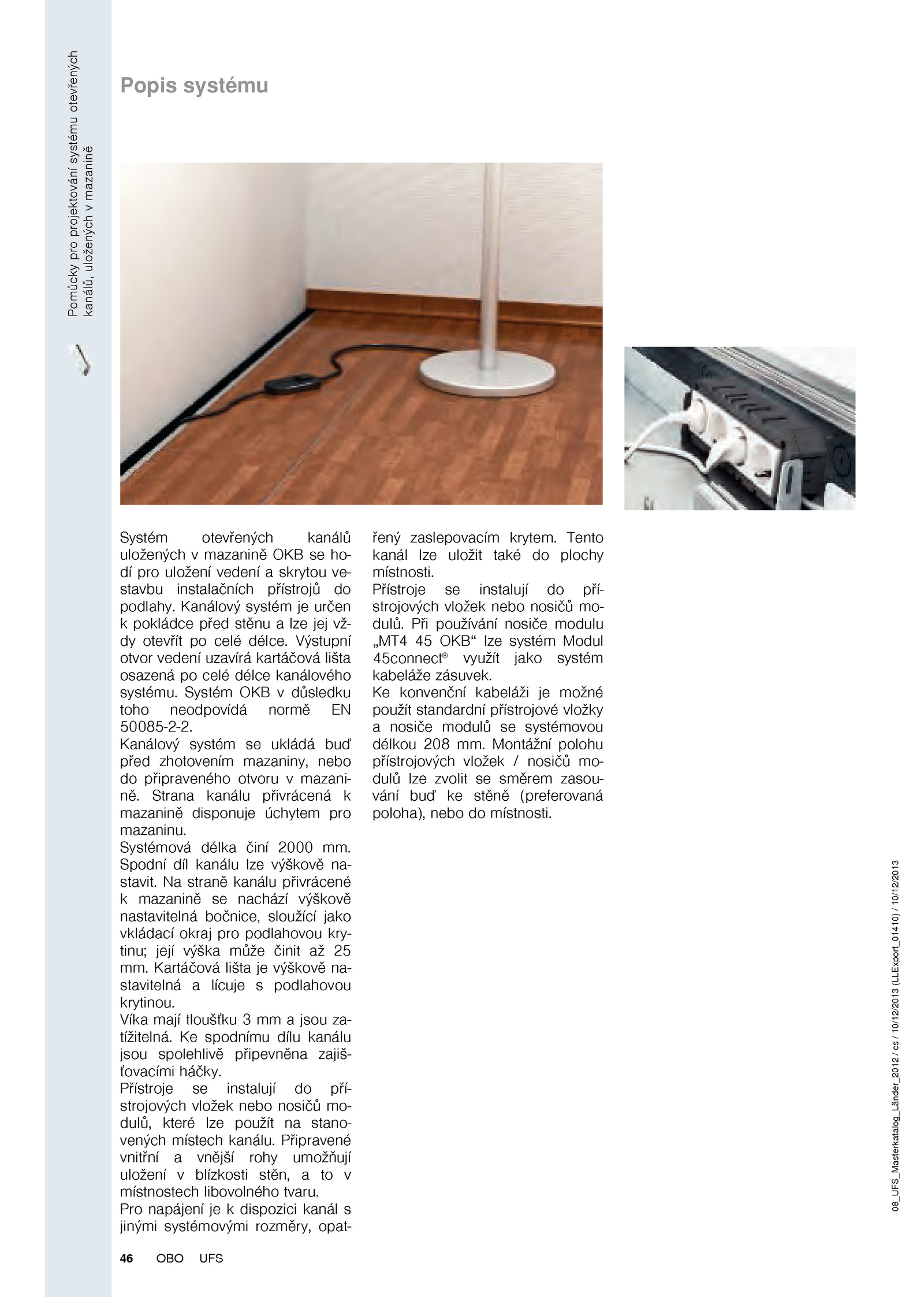

straně kanálu přivrácené k mazanině nachází výškově nastavitelná bočnice, sloužící jako vkládací okraj pro podlahovou kry- tinu; její výška může činit 25 mm. Připravené vnitřní vnější rohy umožňují uložení blízkosti stěn, v místnostech libovolného tvaru. Tento kanál lze uložit také plochy místnosti. Pro napájení dispozici kanál s jinými systémovými rozměry, opat- řený zaslepovacím krytem. Spodní díl kanálu lze výškově na- stavit. Kanálový systém ukládá buď před zhotovením mazaniny, nebo do připraveného otvoru mazani- ně. Přístroje instalují pří- strojových vložek nebo nosičů mo- dulů. Ke konvenční kabeláži možné použít standardní přístrojové vložky a nosiče modulů systémovou délkou 208 mm. Kanálový systém určen k pokládce před stěnu lze jej vž- dy otevřít celé délce. Kartáčová lišta výškově na- stavitelná lícuje podlahovou krytinou. Přístroje instalují pří- strojových vložek nebo nosičů mo- dulů, které lze použít stano- vených místech kanálu. Strana kanálu přivrácená k mazanině disponuje úchytem pro mazaninu.Pomůckyproprojektovánísystémuotevřených kanálů,uloženýchvmazanině 46 OBO UFS 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 Popis systému Systém otevřených kanálů uložených mazanině OKB ho- dí pro uložení vedení skrytou ve- stavbu instalačních přístrojů do podlahy. Výstupní otvor vedení uzavírá kartáčová lišta osazená celé délce kanálového systému. Při používání nosiče modulu „MT4 OKB“ lze systém Modul 45connect® využít jako systém kabeláže zásuvek. Systémová délka činí 2000 mm. Víka mají tloušťku 3 mm jsou za- tížitelná. . Montážní polohu přístrojových vložek nosičů mo- dulů lze zvolit směrem zasou- vání buď stěně (preferovaná poloha), nebo místnosti. spodnímu dílu kanálu jsou spolehlivě připevněna zajiš- ťovacími háčky. Systém OKB důsledku toho neodpovídá normě EN 50085-2-2
