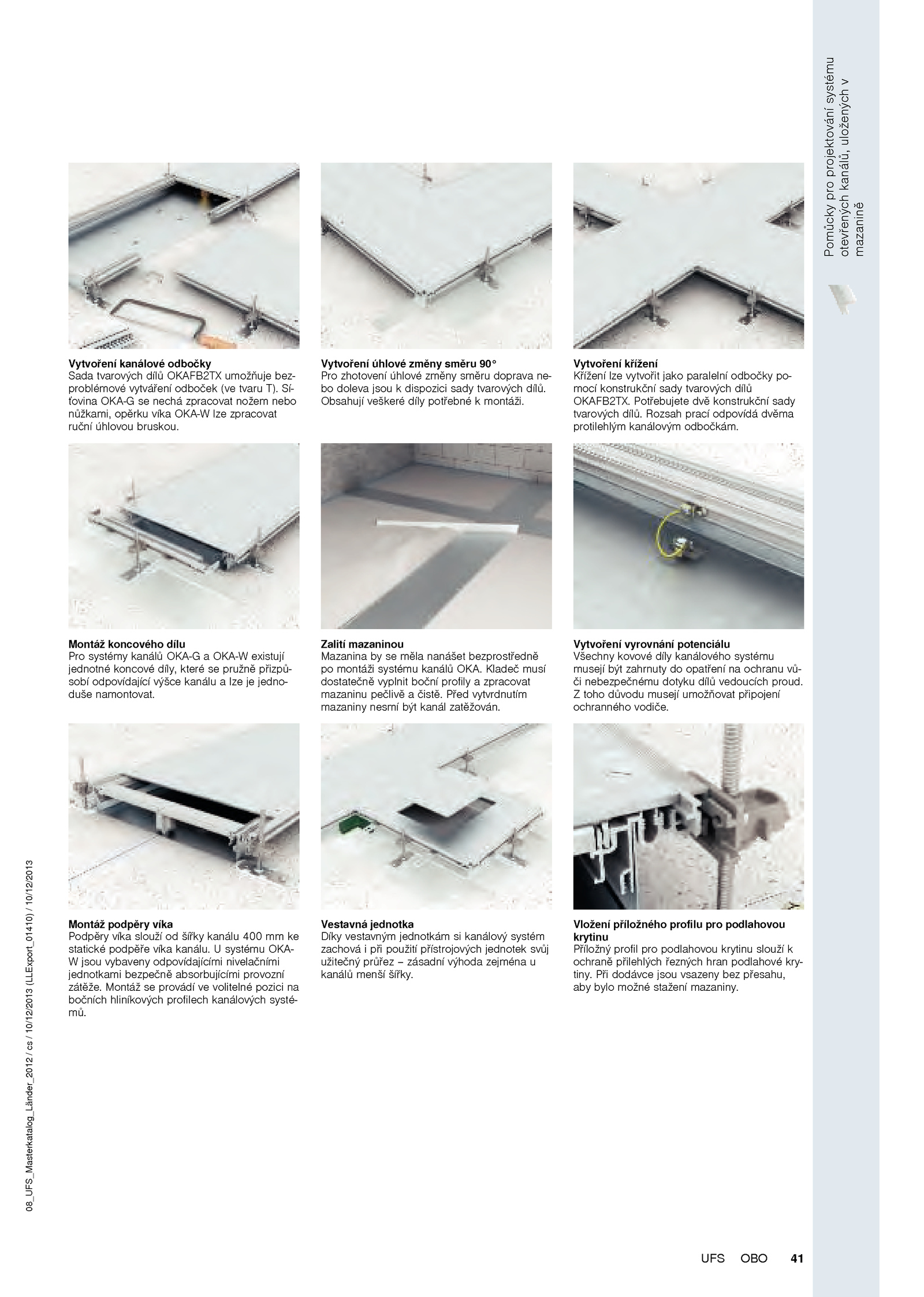

Rozsah prací odpovídá dvěma protilehlým kanálovým odbočkám. Vytvoření vyrovnání potenciálu Všechny kovové díly kanálového systému musejí být zahrnuty opatření ochranu vů- či nebezpečnému dotyku dílů vedoucích proud. . Montáž podpěry víka Podpěry víka slouží šířky kanálu 400 ke statické podpěře víka kanálu. Montáž provádí volitelné pozici na bočních hliníkových profilech kanálových systé- mů. Montáž koncového dílu Pro systémy kanálů OKA-G OKA-W existují jednotné koncové díly, které pružně přizpů- sobí odpovídající výšce kanálu lze jedno- duše namontovat. Při dodávce jsou vsazeny bez přesahu, aby bylo možné stažení mazaniny. Zalití mazaninou Mazanina měla nanášet bezprostředně po montáži systému kanálů OKA. Vytvoření úhlové změny směru 90° Pro zhotovení úhlové změny směru doprava ne- bo doleva jsou dispozici sady tvarových dílů. Z toho důvodu musejí umožňovat připojení ochranného vodiče. Vložení příložného profilu pro podlahovou krytinu Příložný profil pro podlahovou krytinu slouží k ochraně přilehlých řezných hran podlahové kry- tiny. Obsahují veškeré díly potřebné montáži. Kladeč musí dostatečně vyplnit boční profily zpracovat mazaninu pečlivě čistě. Vestavná jednotka Díky vestavným jednotkám kanálový systém zachová při použití přístrojových jednotek svůj užitečný průřez zásadní výhoda zejména u kanálů menší šířky. Potřebujete dvě konstrukční sady tvarových dílů. Vytvoření křížení Křížení lze vytvořit jako paralelní odbočky po- mocí konstrukční sady tvarových dílů OKAFB2TX. Před vytvrdnutím mazaniny nesmí být kanál zatěžován. systému OKA- W jsou vybaveny odpovídajícími nivelačními jednotkami bezpečně absorbujícími provozní zátěže.Pomůckyproprojektovánísystému otevřenýchkanálů,uloženýchv mazanině 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 41OBOUFS Vytvoření kanálové odbočky Sada tvarových dílů OKAFB2TX umožňuje bez- problémové vytváření odboček (ve tvaru T). Sí- ťovina OKA-G nechá zpracovat nožem nebo nůžkami, opěrku víka OKA-W lze zpracovat ruční úhlovou bruskou
