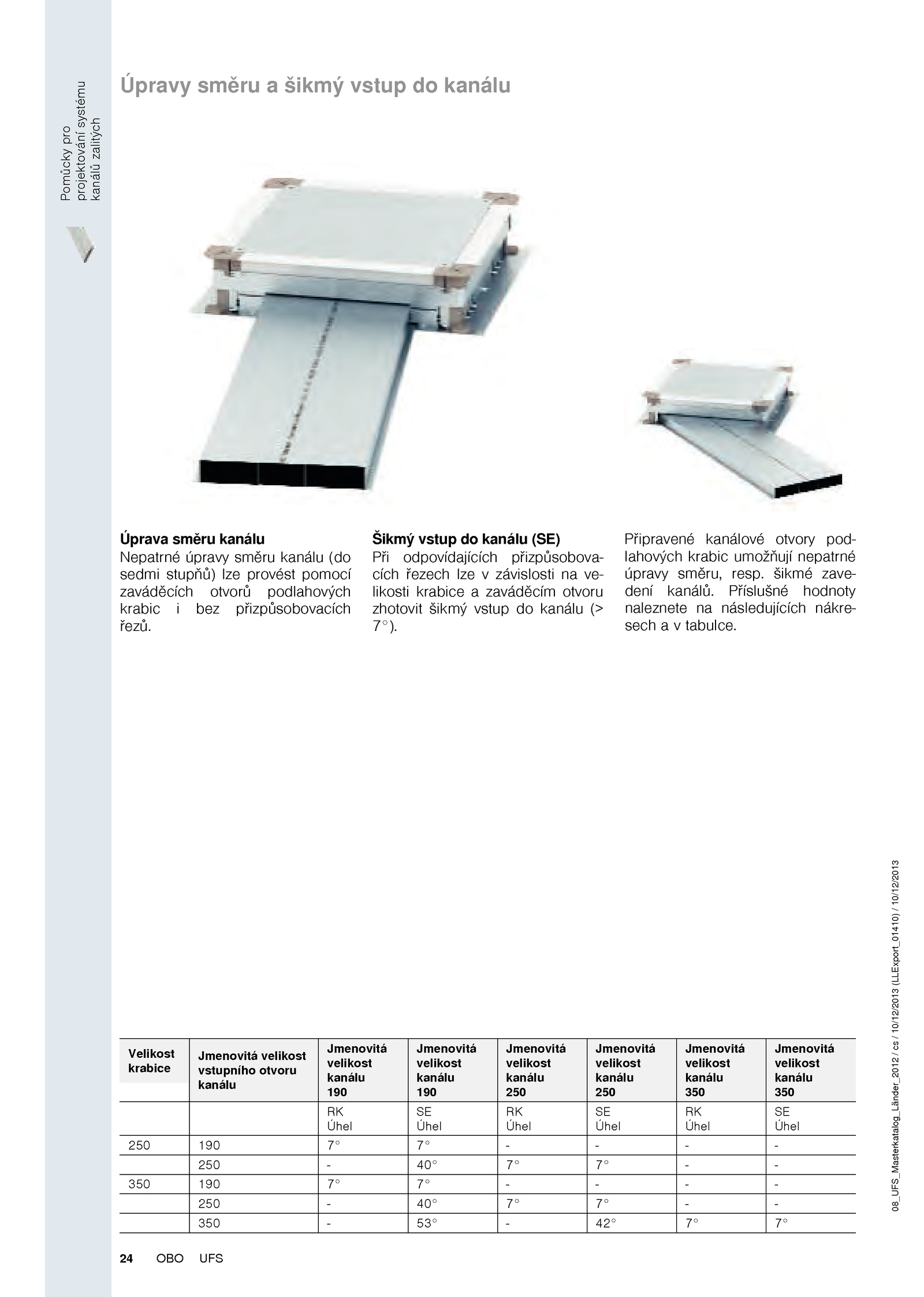

Připravené kanálové otvory pod- lahových krabic umožňují nepatrné úpravy směru, resp. Příslušné hodnoty naleznete následujících nákre- sech tabulce. Velikost krabice Jmenovitá velikost vstupního otvoru kanálu Jmenovitá velikost kanálu 190 Jmenovitá velikost kanálu 190 Jmenovitá velikost kanálu 250 Jmenovitá velikost kanálu 250 Jmenovitá velikost kanálu 350 Jmenovitá velikost kanálu 350     RK Úhel SE Úhel RK Úhel SE Úhel RK Úhel SE Úhel 250 190 -   250 40° - 350 190 -   250 40° -   350 53° 42° 7° . Šikmý vstup kanálu (SE) Při odpovídajících přizpůsobova- cích řezech lze závislosti ve- likosti krabice zaváděcím otvoru zhotovit šikmý vstup kanálu (> 7°). šikmé zave- dení kanálů.Pomůckypro projektovánísystému kanálůzalitých 24 OBO UFS 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 Úpravy směru šikmý vstup kanálu Úprava směru kanálu Nepatrné úpravy směru kanálu (do sedmi stupňů) lze provést pomocí zaváděcích otvorů podlahových krabic bez přizpůsobovacích řezů
