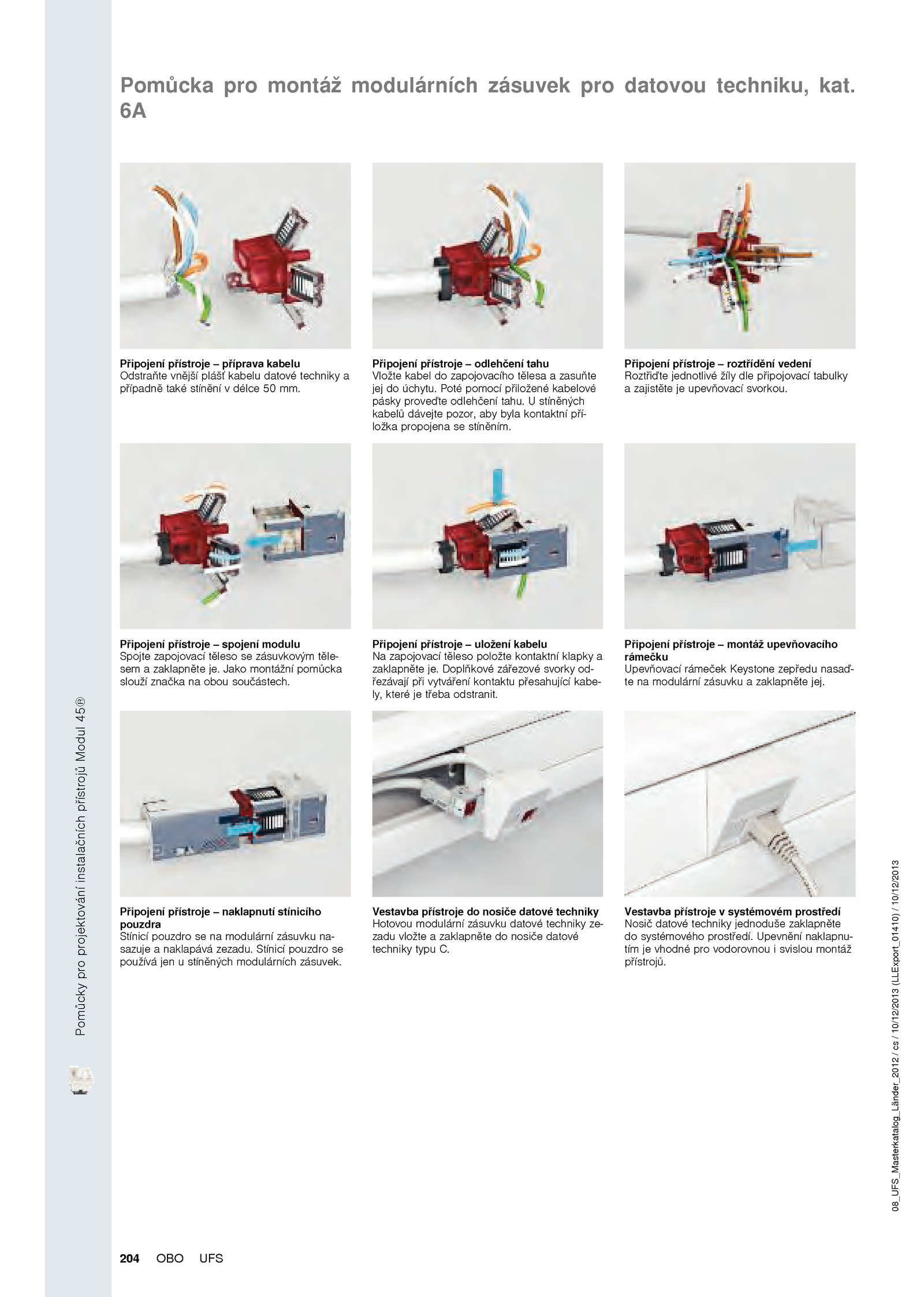

PomůckyproprojektováníinstalačníchpřístrojůModul45® 204 OBO UFS 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 Pomůcka pro montáž modulárních zásuvek pro datovou techniku, kat. . Vestavba přístroje nosiče datové techniky Hotovou modulární zásuvku datové techniky ze- zadu vložte zaklapněte nosiče datové techniky typu C. Připojení přístroje naklapnutí stínicího pouzdra Stínicí pouzdro modulární zásuvku na- sazuje naklapává zezadu. Připojení přístroje spojení modulu Spojte zapojovací těleso zásuvkovým těle- sem zaklapněte je. Připojení přístroje roztřídění vedení Roztřiďte jednotlivé žíly dle připojovací tabulky a zajistěte upevňovací svorkou. Připojení přístroje uložení kabelu Na zapojovací těleso položte kontaktní klapky a zaklapněte je. 6A Připojení přístroje příprava kabelu Odstraňte vnější plášť kabelu datové techniky a případně také stínění délce mm. Připojení přístroje odlehčení tahu Vložte kabel zapojovacího tělesa zasuňte jej úchytu. Stínicí pouzdro se používá jen stíněných modulárních zásuvek. Připojení přístroje montáž upevňovacího rámečku Upevňovací rámeček Keystone zepředu nasaď- te modulární zásuvku zaklapněte jej. Doplňkové zářezové svorky od- řezávají při vytváření kontaktu přesahující kabe- ly, které třeba odstranit. Vestavba přístroje systémovém prostředí Nosič datové techniky jednoduše zaklapněte do systémového prostředí. Poté pomocí přiložené kabelové pásky proveďte odlehčení tahu. stíněných kabelů dávejte pozor, aby byla kontaktní pří- ložka propojena stíněním. Jako montážní pomůcka slouží značka obou součástech. Upevnění naklapnu- tím vhodné pro vodorovnou svislou montáž přístrojů
