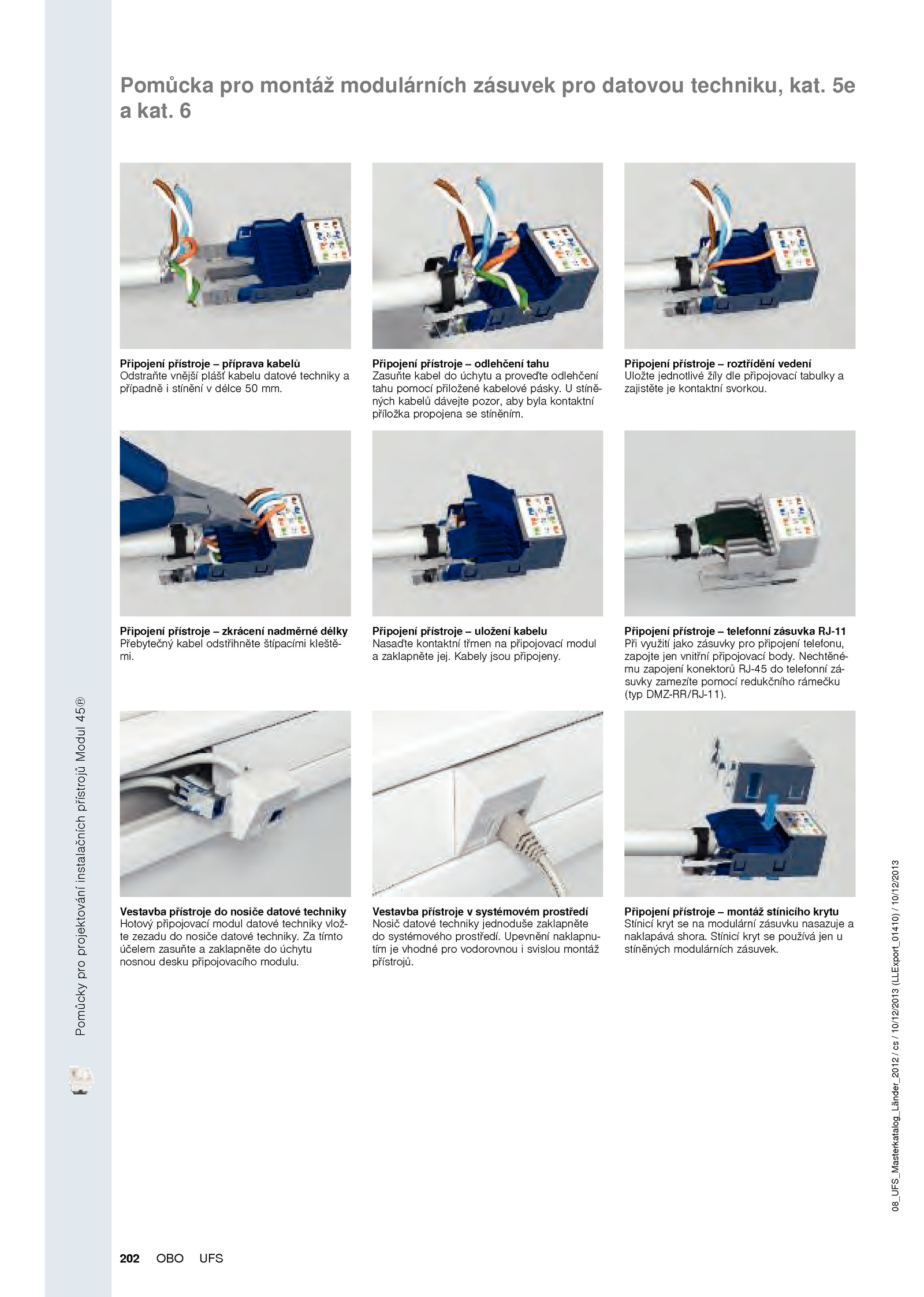

stíně- ných kabelů dávejte pozor, aby byla kontaktní příložka propojena stíněním. Vestavba přístroje systémovém prostředí Nosič datové techniky jednoduše zaklapněte do systémového prostředí. Připojení přístroje uložení kabelu Nasaďte kontaktní třmen připojovací modul a zaklapněte jej. Stínicí kryt používá jen u stíněných modulárních zásuvek. . tímto účelem zasuňte zaklapněte úchytu nosnou desku připojovacího modulu. Připojení přístroje odlehčení tahu Zasuňte kabel úchytu proveďte odlehčení tahu pomocí přiložené kabelové pásky. Kabely jsou připojeny. Připojení přístroje roztřídění vedení Uložte jednotlivé žíly dle připojovací tabulky a zajistěte kontaktní svorkou. Vestavba přístroje nosiče datové techniky Hotový připojovací modul datové techniky vlož- te zezadu nosiče datové techniky. 5e a kat. 6 Připojení přístroje příprava kabelů Odstraňte vnější plášť kabelu datové techniky a případně stínění délce mm. Připojení přístroje montáž stínicího krytu Stínicí kryt modulární zásuvku nasazuje a naklapává shora. Upevnění naklapnu- tím vhodné pro vodorovnou svislou montáž přístrojů.PomůckyproprojektováníinstalačníchpřístrojůModul45® 202 OBO UFS 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 Pomůcka pro montáž modulárních zásuvek pro datovou techniku, kat. Připojení přístroje zkrácení nadměrné délky Přebytečný kabel odstřihněte štípacími kleště- mi. Připojení přístroje telefonní zásuvka RJ-11 Při využití jako zásuvky pro připojení telefonu, zapojte jen vnitřní připojovací body. Nechtěné- mu zapojení konektorů RJ-45 telefonní zá- suvky zamezíte pomocí redukčního rámečku (typ DMZ-RR/RJ-11)
