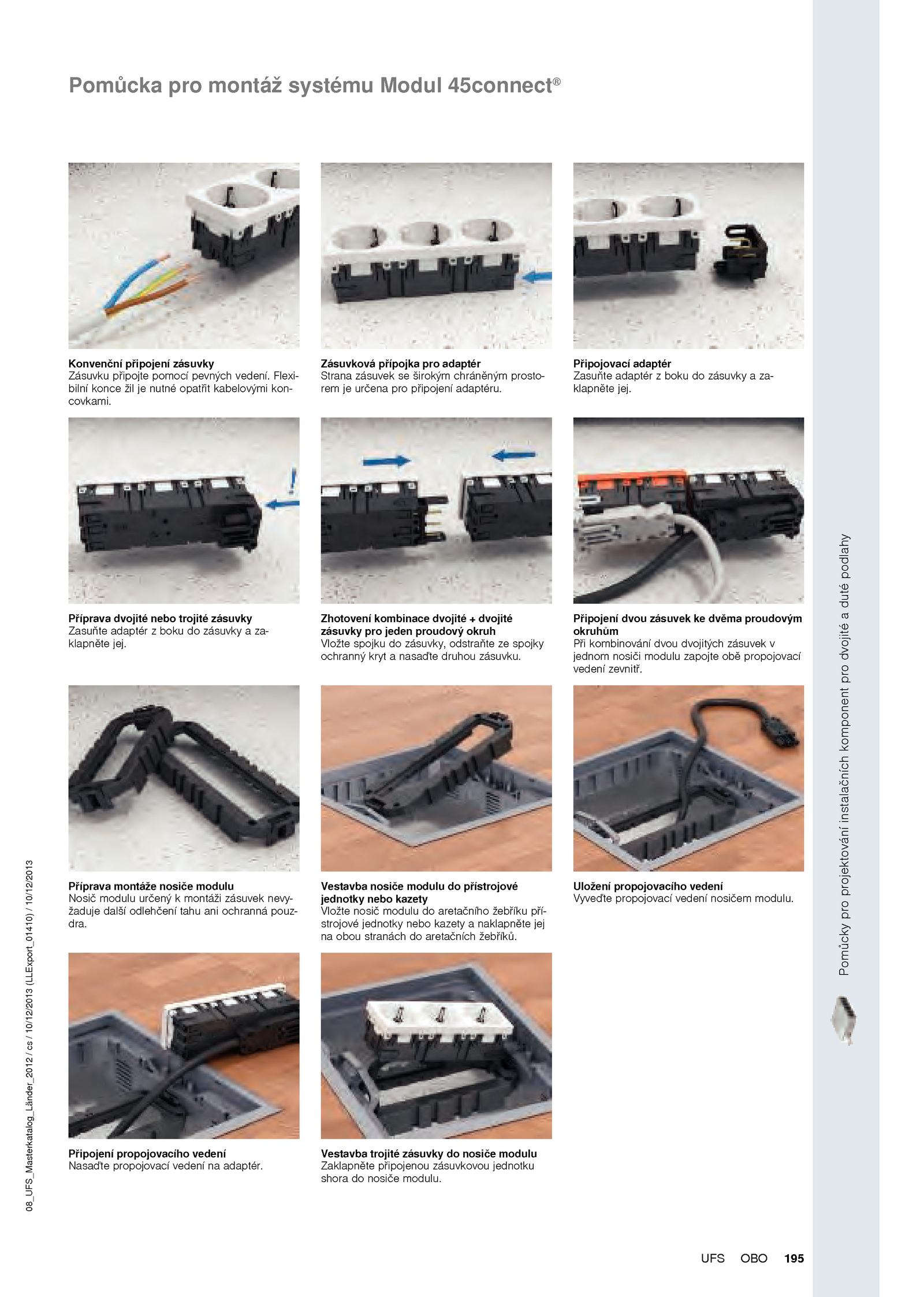

Zásuvková přípojka pro adaptér Strana zásuvek širokým chráněným prosto- rem určena pro připojení adaptéru. Flexi- bilní konce žil nutné opatřit kabelovými kon- covkami. Příprava dvojité nebo trojité zásuvky Zasuňte adaptér boku zásuvky za- klapněte jej. Zhotovení kombinace dvojité dvojité zásuvky pro jeden proudový okruh Vložte spojku zásuvky, odstraňte spojky ochranný kryt nasaďte druhou zásuvku. Vestavba trojité zásuvky nosiče modulu Zaklapněte připojenou zásuvkovou jednotku shora nosiče modulu. Připojení dvou zásuvek dvěma proudovým okruhům Při kombinování dvou dvojitých zásuvek v jednom nosiči modulu zapojte obě propojovací vedení zevnitř. Vestavba nosiče modulu přístrojové jednotky nebo kazety Vložte nosič modulu aretačního žebříku pří- strojové jednotky nebo kazety naklapněte jej na obou stranách aretačních žebříků. Připojovací adaptér Zasuňte adaptér boku zásuvky za- klapněte jej. .Pomůckyproprojektováníinstalačníchkomponentprodvojitéadutépodlahy 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 195OBOUFS Pomůcka pro montáž systému Modul 45connect® Konvenční připojení zásuvky Zásuvku připojte pomocí pevných vedení. Příprava montáže nosiče modulu Nosič modulu určený montáži zásuvek nevy- žaduje další odlehčení tahu ani ochranná pouz- dra. Uložení propojovacího vedení Vyveďte propojovací vedení nosičem modulu. Připojení propojovacího vedení Nasaďte propojovací vedení adaptér
