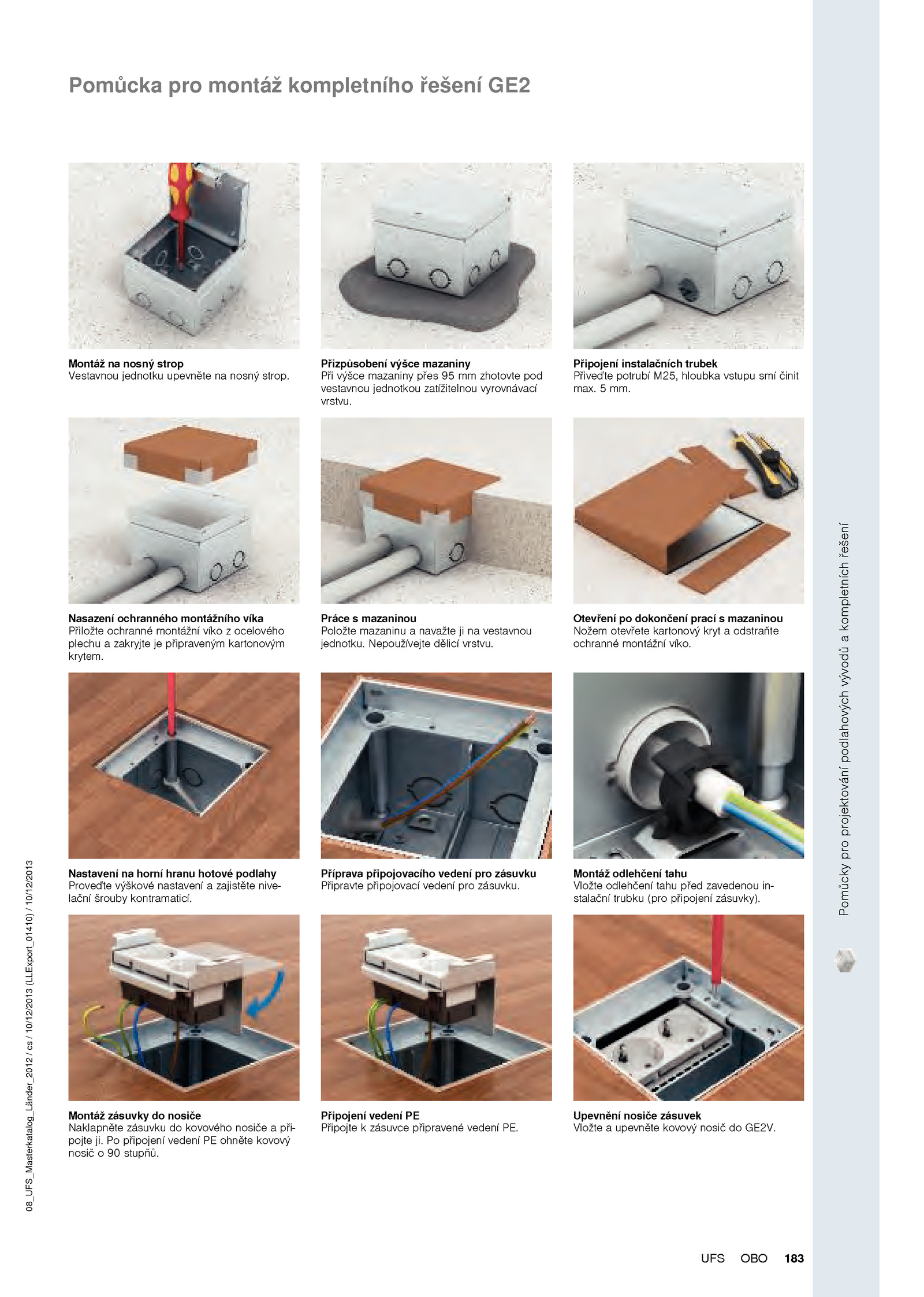

Připojení vedení PE Připojte zásuvce připravené vedení PE. Nepoužívejte dělicí vrstvu. Přizpůsobení výšce mazaniny Při výšce mazaniny přes zhotovte pod vestavnou jednotkou zatížitelnou vyrovnávací vrstvu. mm. Upevnění nosiče zásuvek Vložte upevněte kovový nosič GE2V. . Montáž zásuvky nosiče Naklapněte zásuvku kovového nosiče při- pojte ji. Příprava připojovacího vedení pro zásuvku Připravte připojovací vedení pro zásuvku. Připojení instalačních trubek Přiveďte potrubí M25, hloubka vstupu smí činit max. Otevření dokončení prací mazaninou Nožem otevřete kartonový kryt odstraňte ochranné montážní víko.Pomůckyproprojektovánípodlahovýchvývodůakompletníchřešení 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 183OBOUFS Pomůcka pro montáž kompletního řešení GE2 Montáž nosný strop Vestavnou jednotku upevněte nosný strop. Nasazení ochranného montážního víka Přiložte ochranné montážní víko ocelového plechu zakryjte připraveným kartonovým krytem. Montáž odlehčení tahu Vložte odlehčení tahu před zavedenou in- stalační trubku (pro připojení zásuvky). připojení vedení ohněte kovový nosič stupňů. Nastavení horní hranu hotové podlahy Proveďte výškové nastavení zajistěte nive- lační šrouby kontramaticí. Práce mazaninou Položte mazaninu navažte vestavnou jednotku
