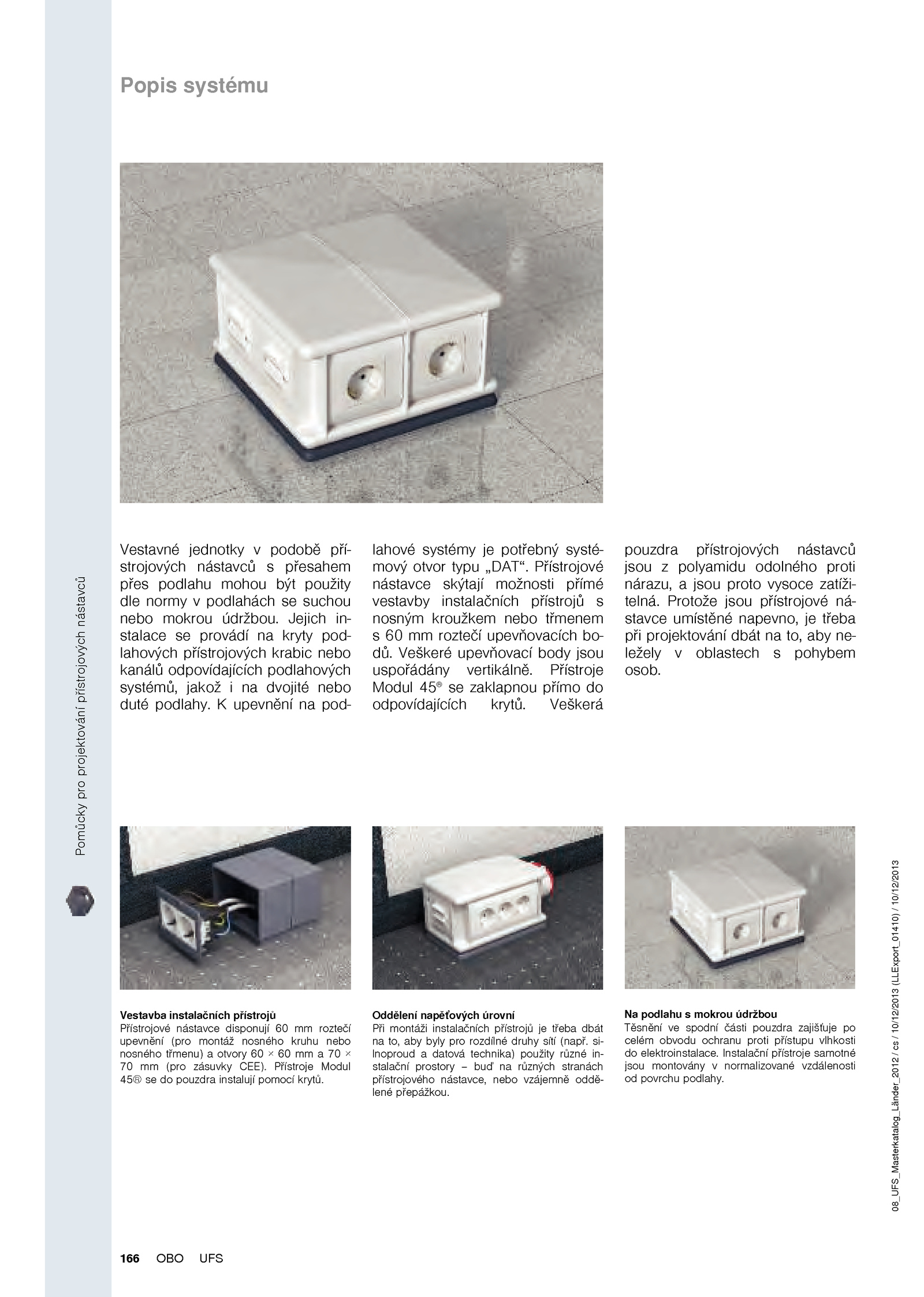

Popis systému
Vestavné jednotky podobě pří-
strojových nástavců přesahem
přes podlahu mohou být použity
dle normy podlahách suchou
nebo mokrou údržbou.
Oddělení napěťových úrovní
Při montáži instalačních přístrojů třeba dbát
na to, aby byly pro rozdílné druhy sítí (např. Přístroje
Modul 45®
se zaklapnou přímo do
odpovídajících krytů. Veškeré upevňovací body jsou
uspořádány vertikálně. Protože jsou přístrojové ná-
stavce umístěné napevno, třeba
při projektování dbát to, aby ne-
ležely oblastech pohybem
osob. Veškerá
pouzdra přístrojových nástavců
jsou polyamidu odolného proti
nárazu, jsou proto vysoce zatíži-
telná.
. Přístroje Modul
45® pouzdra instalují pomocí krytů. si-
lnoproud datová technika) použity různé in-
stalační prostory buď různých stranách
přístrojového nástavce, nebo vzájemně oddě-
lené přepážkou. Instalační přístroje samotné
jsou montovány normalizované vzdálenosti
od povrchu podlahy.
Na podlahu mokrou údržbou
Těsnění spodní části pouzdra zajišťuje po
celém obvodu ochranu proti přístupu vlhkosti
do elektroinstalace. upevnění pod-
lahové systémy potřebný systé-
mový otvor typu „DAT“.
Vestavba instalačních přístrojů
Přístrojové nástavce disponují 60 roztečí
upevnění (pro montáž nosného kruhu nebo
nosného třmenu) otvory 60 mm ×
70 (pro zásuvky CEE). Přístrojové
nástavce skýtají možnosti přímé
vestavby instalačních přístrojů s
nosným kroužkem nebo třmenem
s 60 mm roztečí upevňovacích bo-
dů. Jejich in-
stalace provádí kryty pod-
lahových přístrojových krabic nebo
kanálů odpovídajících podlahových
systémů, jakož dvojité nebo
duté podlahy
