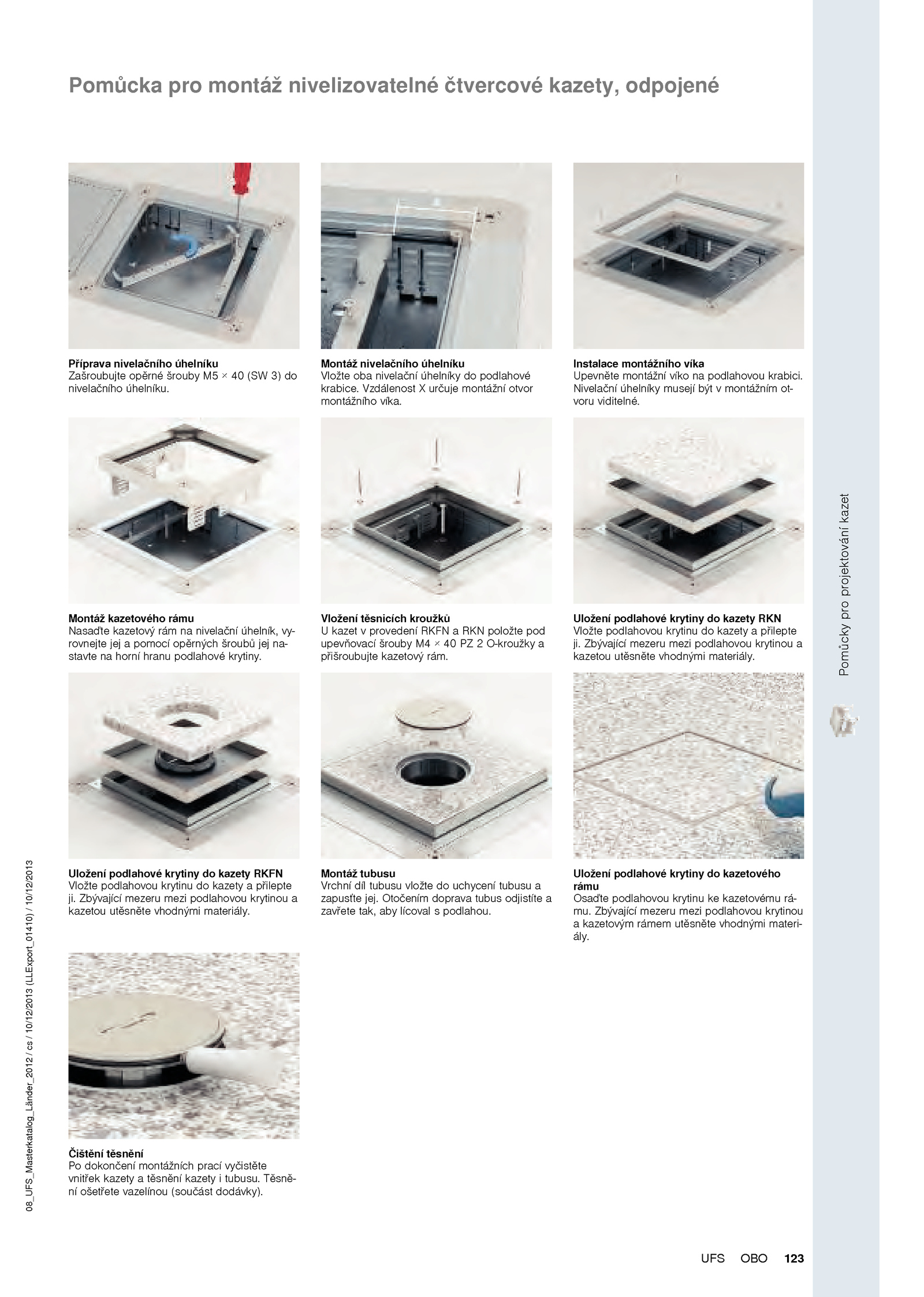

Pomůckyproprojektováníkazet 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 123OBOUFS Pomůcka pro montáž nivelizovatelné čtvercové kazety, odpojené Příprava nivelačního úhelníku Zašroubujte opěrné šrouby (SW do nivelačního úhelníku. Montáž tubusu Vrchní díl tubusu vložte uchycení tubusu a zapusťte jej. Zbývající mezeru mezi podlahovou krytinou a kazetou utěsněte vhodnými materiály. Vložení těsnicích kroužků U kazet provedení RKFN RKN položte pod upevňovací šrouby O-kroužky a přišroubujte kazetový rám. Čištění těsnění Po dokončení montážních prací vyčistěte vnitřek kazety těsnění kazety tubusu. . Otočením doprava tubus odjistíte a zavřete tak, aby lícoval podlahou. Montáž kazetového rámu Nasaďte kazetový rám nivelační úhelník, vy- rovnejte jej pomocí opěrných šroubů jej na- stavte horní hranu podlahové krytiny. Vzdálenost určuje montážní otvor montážního víka. Zbývající mezeru mezi podlahovou krytinou a kazetou utěsněte vhodnými materiály. Nivelační úhelníky musejí být montážním ot- voru viditelné. Montáž nivelačního úhelníku Vložte oba nivelační úhelníky podlahové krabice. Uložení podlahové krytiny kazety RKN Vložte podlahovou krytinu kazety přilepte ji. Uložení podlahové krytiny kazety RKFN Vložte podlahovou krytinu kazety přilepte ji. Uložení podlahové krytiny kazetového rámu Osaďte podlahovou krytinu kazetovému rá- mu. Zbývající mezeru mezi podlahovou krytinou a kazetovým rámem utěsněte vhodnými materi- ály. Instalace montážního víka Upevněte montážní víko podlahovou krabici. Těsně- ní ošetřete vazelínou (součást dodávky)
