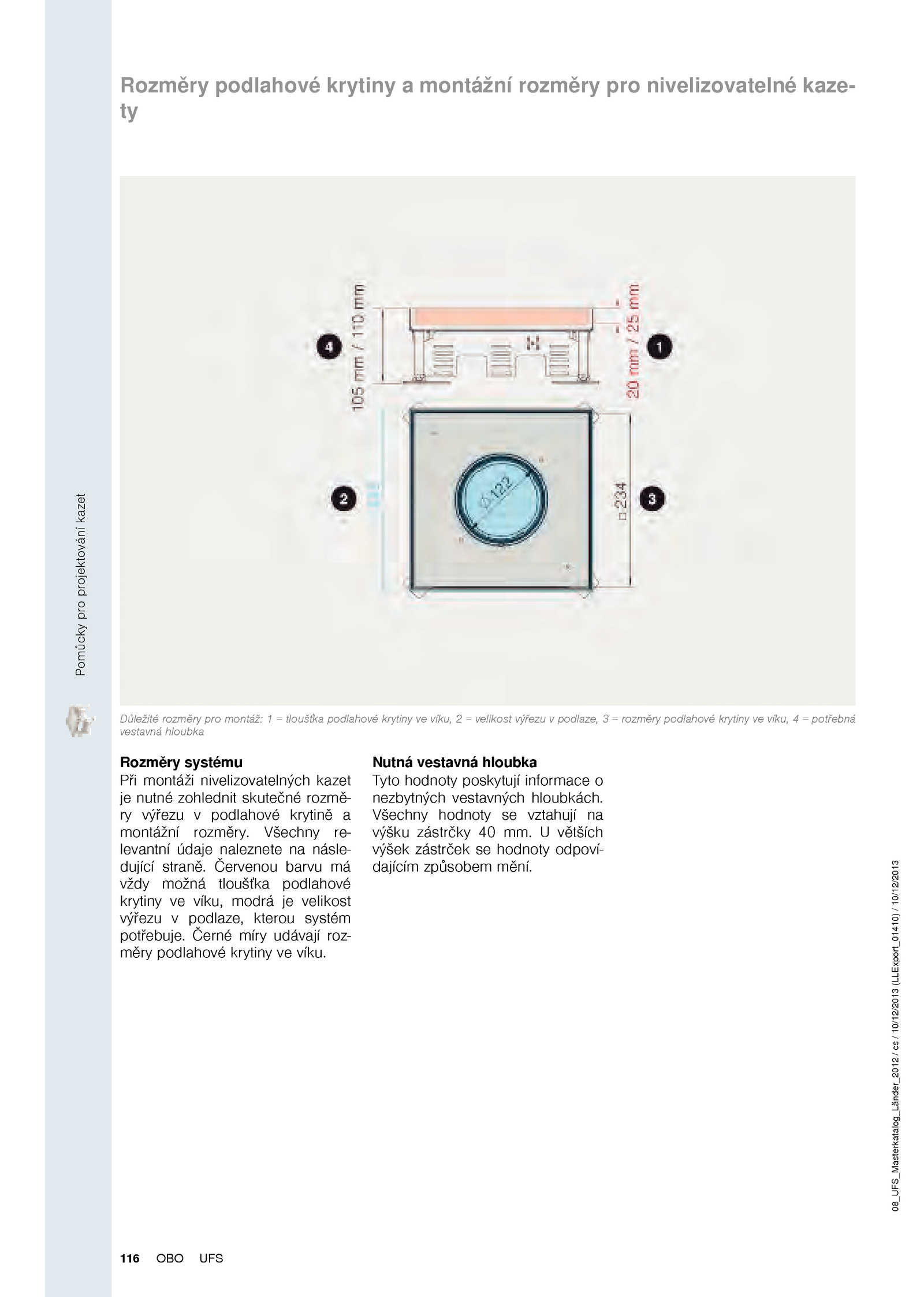

Nutná vestavná hloubka Tyto hodnoty poskytují informace o nezbytných vestavných hloubkách. Červenou barvu má vždy možná tloušťka podlahové krytiny víku, modrá velikost výřezu podlaze, kterou systém potřebuje. . větších výšek zástrček hodnoty odpoví- dajícím způsobem mění. Všechny hodnoty vztahují na výšku zástrčky mm. Všechny re- levantní údaje naleznete násle- dující straně.Pomůckyproprojektováníkazet 116 OBO UFS 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 Rozměry podlahové krytiny montážní rozměry pro nivelizovatelné kaze- ty Důležité rozměry pro montáž: tloušťka podlahové krytiny víku, velikost výřezu podlaze, rozměry podlahové krytiny víku, potřebná vestavná hloubka Rozměry systému Při montáži nivelizovatelných kazet je nutné zohlednit skutečné rozmě- ry výřezu podlahové krytině a montážní rozměry. Černé míry udávají roz- měry podlahové krytiny víku
