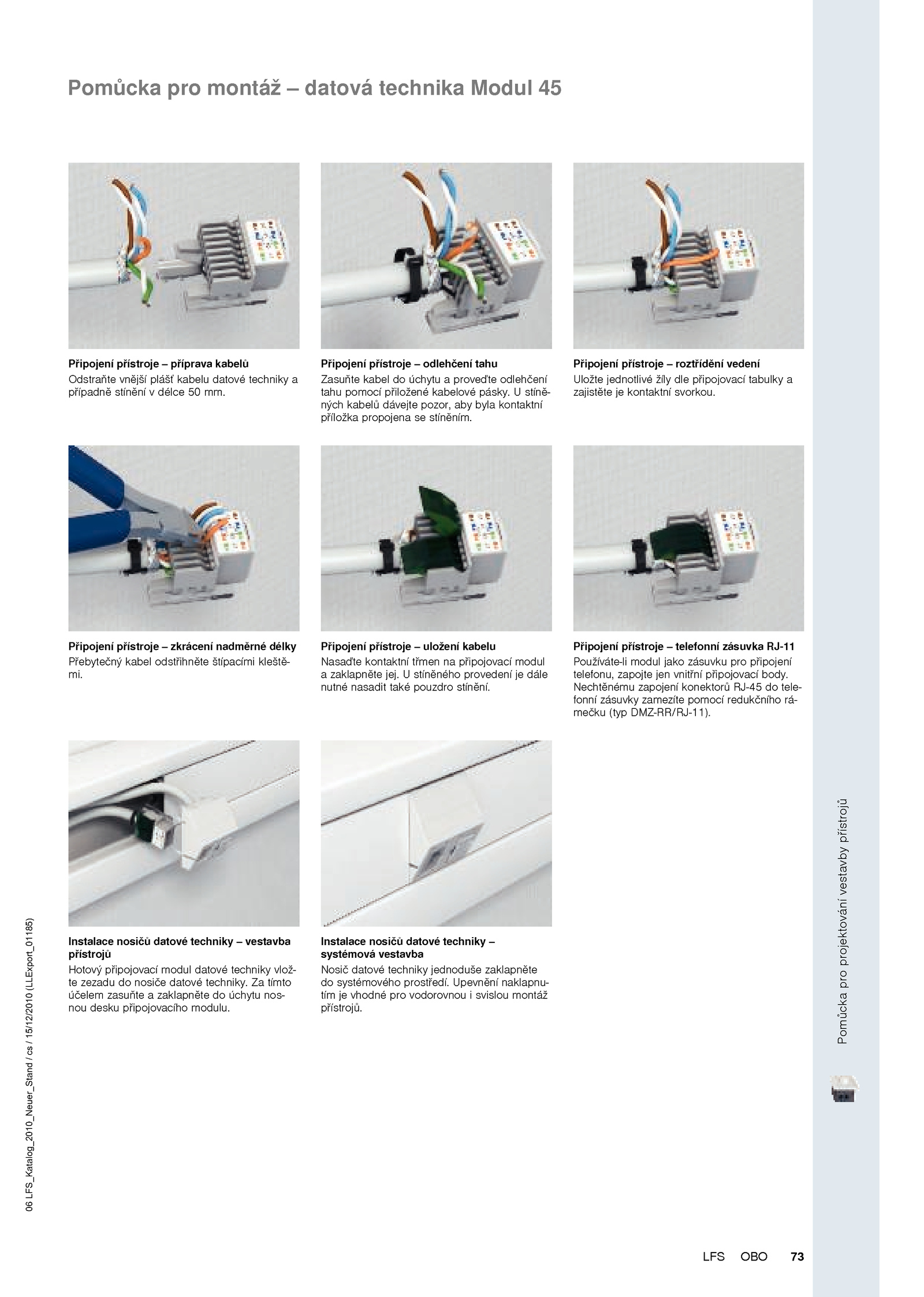

stíně- ných kabelů dávejte pozor, aby byla kontaktní příložka propojena stíněním. tímto účelem zasuňte zaklapněte úchytu nos- nou desku připojovacího modulu. Připojení přístroje roztřídění vedení Uložte jednotlivé žíly dle připojovací tabulky a zajistěte kontaktní svorkou. Připojení přístroje telefonní zásuvka RJ-11 Používáte-li modul jako zásuvku pro připojení telefonu, zapojte jen vnitřní připojovací body. Připojení přístroje odlehčení tahu Zasuňte kabel úchytu proveďte odlehčení tahu pomocí přiložené kabelové pásky. Připojení přístroje zkrácení nadměrné délky Přebytečný kabel odstřihněte štípacími kleště- mi.06LFS_Katalog_2010_Neuer_Stand/cs/15/12/2010(LLExport_01185) 73OBOLFS Pomůcka pro montáž datová technika Modul 45 Pomůckaproprojektovánívestavbypřístrojů Připojení přístroje příprava kabelů Odstraňte vnější plášť kabelu datové techniky a případně stínění délce mm. Připojení přístroje uložení kabelu Nasaďte kontaktní třmen připojovací modul a zaklapněte jej. Nechtěnému zapojení konektorů RJ-45 tele- fonní zásuvky zamezíte pomocí redukčního rá- mečku (typ DMZ-RR/RJ-11). stíněného provedení dále nutné nasadit také pouzdro stínění. Upevnění naklapnu- tím vhodné pro vodorovnou svislou montáž přístrojů. . Instalace nosičů datové techniky vestavba přístrojů Hotový připojovací modul datové techniky vlož- te zezadu nosiče datové techniky. Instalace nosičů datové techniky – systémová vestavba Nosič datové techniky jednoduše zaklapněte do systémového prostředí
