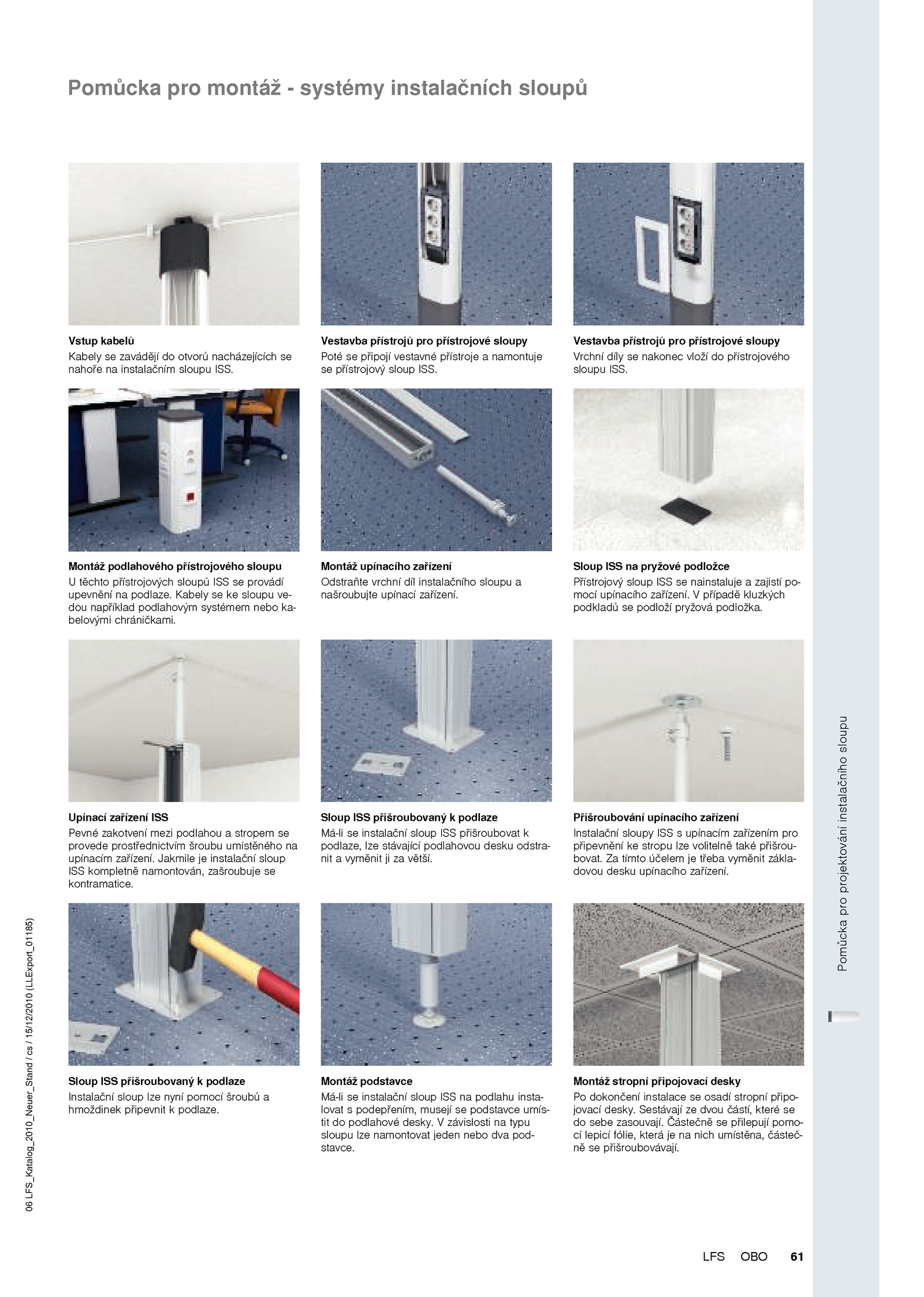

Montáž podlahového přístrojového sloupu Odstraňte vrchní díl instalačního sloupu a našroubujte upínací zařízení. Montáž stropní připojovací desky . Montáž upínacího zařízení Přístrojový sloup ISS nainstaluje zajistí po- mocí upínacího zařízení. Sloup ISS pryžové podložce Pevné zakotvení mezi podlahou stropem se provede prostřednictvím šroubu umístěného na upínacím zařízení. Upínací zařízení ISS Má-li instalační sloup ISS přišroubovat k podlaze, lze stávající podlahovou desku odstra- nit vyměnit větší. Přišroubování upínacího zařízení Instalační sloup lze nyní pomocí šroubů a hmoždinek připevnit podlaze. Sloup ISS přišroubovaný podlaze Instalační sloupy ISS upínacím zařízením pro připevnění stropu lze volitelně také přišrou- bovat.06LFS_Katalog_2010_Neuer_Stand/cs/15/12/2010(LLExport_01185) 61OBOLFS Pomůcka pro montáž systémy instalačních sloupů Pomůckaproprojektováníinstalačníhosloupu Kabely zavádějí otvorů nacházejících se nahoře instalačním sloupu ISS. Jakmile instalační sloup ISS kompletně namontován, zašroubuje se kontramatice. tímto účelem třeba vyměnit zákla- dovou desku upínacího zařízení. Vestavba přístrojů pro přístrojové sloupy Vrchní díly nakonec vloží přístrojového sloupu ISS. Vestavba přístrojů pro přístrojové sloupy U těchto přístrojových sloupů ISS provádí upevnění podlaze. Kabely sloupu ve- dou například podlahovým systémem nebo ka- belovými chráničkami. Sloup ISS přišroubovaný podlaze Má-li instalační sloup ISS podlahu insta- lovat podepřením, musejí podstavce umís- tit podlahové desky. Montáž podstavce Po dokončení instalace osadí stropní připo- jovací desky. Částečně přilepují pomo- cí lepicí fólie, která nich umístěna, částeč- ně přišroubovávají. případě kluzkých podkladů podloží pryžová podložka. Sestávají dvou částí, které se do sebe zasouvají. závislosti typu sloupu lze namontovat jeden nebo dva pod- stavce. Vstup kabelů Poté připojí vestavné přístroje namontuje se přístrojový sloup ISS
