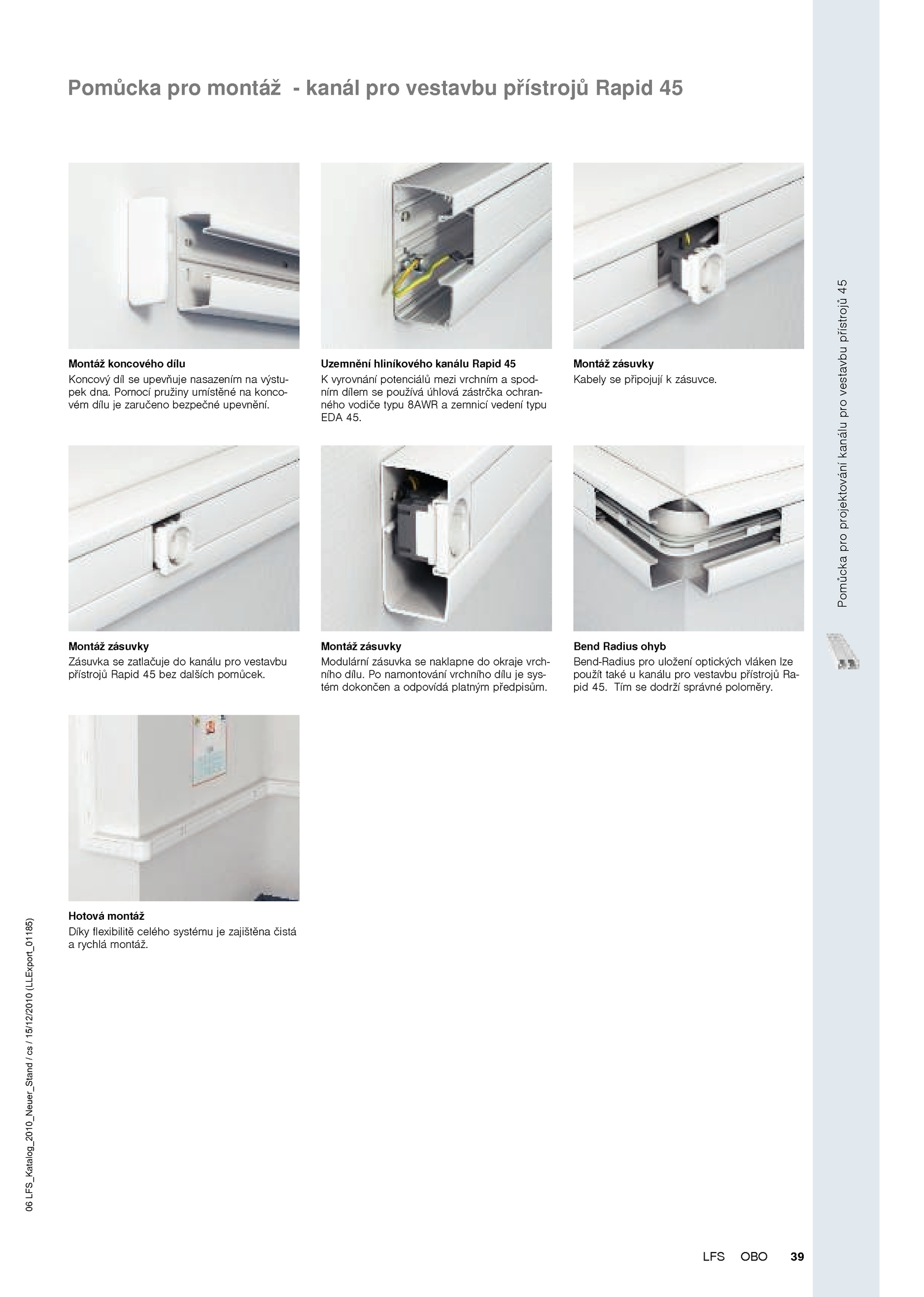

.06LFS_Katalog_2010_Neuer_Stand/cs/15/12/2010(LLExport_01185) 39OBOLFS Pomůcka pro montáž kanál pro vestavbu přístrojů Rapid 45 Pomůckaproprojektováníkanáluprovestavbupřístrojů45 Montáž koncového dílu Koncový díl upevňuje nasazením výstu- pek dna. Montáž zásuvky Zásuvka zatlačuje kanálu pro vestavbu přístrojů Rapid bez dalších pomůcek. Hotová montáž Díky flexibilitě celého systému zajištěna čistá a rychlá montáž. namontování vrchního dílu sys- tém dokončen odpovídá platným předpisům. Uzemnění hliníkového kanálu Rapid 45 K vyrovnání potenciálů mezi vrchním spod- ním dílem používá úhlová zástrčka ochran- ného vodiče typu 8AWR zemnicí vedení typu EDA 45. Montáž zásuvky Kabely připojují zásuvce. Montáž zásuvky Modulární zásuvka naklapne okraje vrch- ního dílu. Tím dodrží správné poloměry. Pomocí pružiny umístěné konco- vém dílu zaručeno bezpečné upevnění. Bend Radius ohyb Bend-Radius pro uložení optických vláken lze použít také kanálu pro vestavbu přístrojů Ra- pid 45
