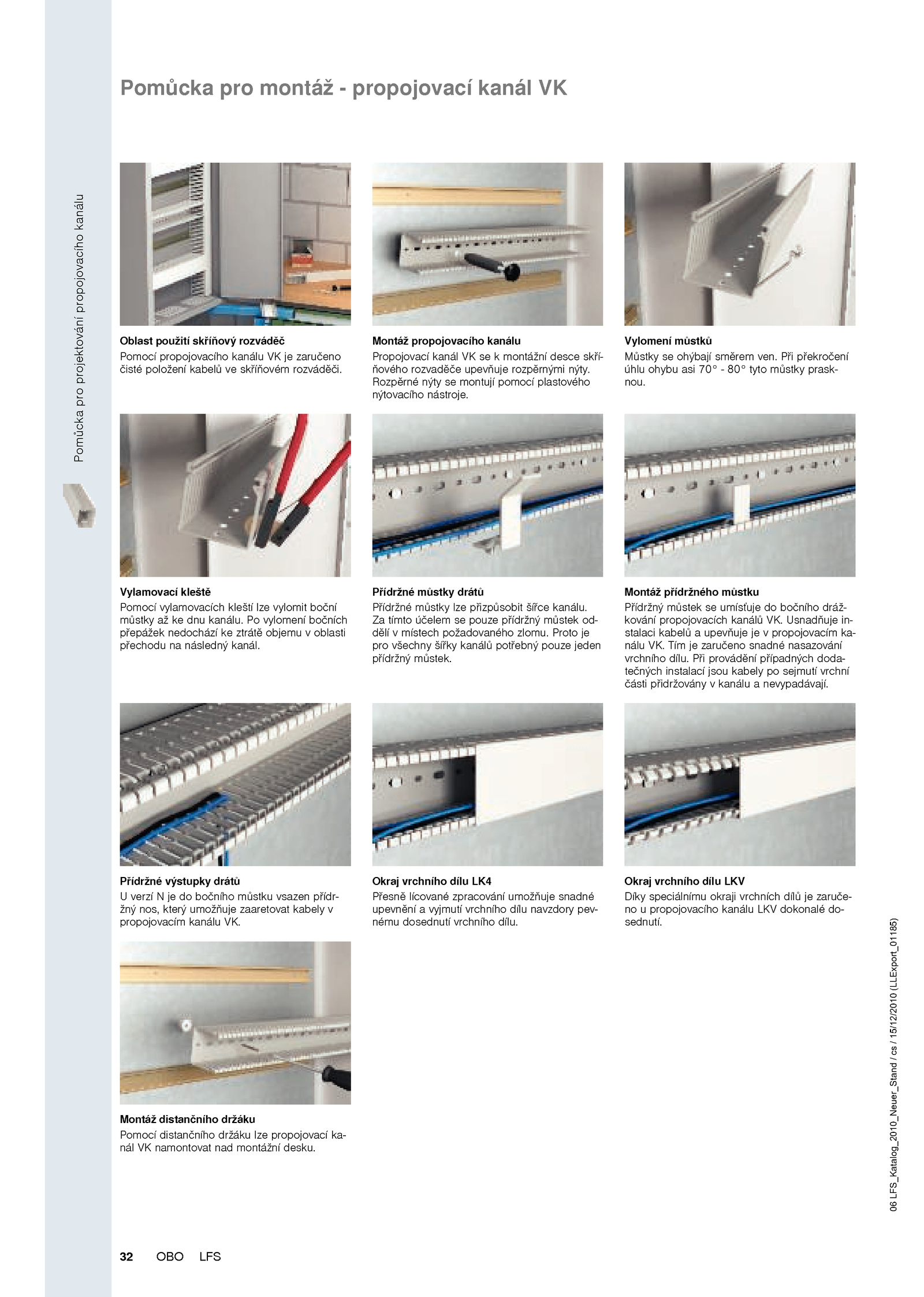

Při překročení úhlu ohybu asi 70° 80° tyto můstky prask- nou. Okraj vrchního dílu LK4 Díky speciálnímu okraji vrchních dílů zaruče- no propojovacího kanálu LKV dokonalé do- sednutí. Rozpěrné nýty montují pomocí plastového nýtovacího nástroje. Při provádění případných doda- tečných instalací jsou kabely sejmutí vrchní části přidržovány kanálu nevypadávají. Montáž propojovacího kanálu Můstky ohýbají směrem ven. Přídržné můstky drátů Přídržný můstek umísťuje bočního dráž- kování propojovacích kanálů VK. Usnadňuje in- stalaci kabelů upevňuje propojovacím ka- nálu VK. Montáž přídržného můstku U verzí bočního můstku vsazen přídr- žný nos, který umožňuje zaaretovat kabely v propojovacím kanálu VK. Montáž distančního držáku . Vylamovací kleště Přídržné můstky lze přizpůsobit šířce kanálu.OBO LFS 06LFS_Katalog_2010_Neuer_Stand/cs/15/12/2010(LLExport_01185) Pomůcka pro montáž propojovací kanál VK Pomůckaproprojektovánípropojovacíhokanálu Pomocí propojovacího kanálu zaručeno čisté položení kabelů skříňovém rozváděči. Přídržné výstupky drátů Přesně lícované zpracování umožňuje snadné upevnění vyjmutí vrchního dílu navzdory pev- nému dosednutí vrchního dílu. Tím zaručeno snadné nasazování vrchního dílu. Za tímto účelem pouze přídržný můstek od- dělí místech požadovaného zlomu. Vylomení můstků Pomocí vylamovacích kleští lze vylomit boční můstky dnu kanálu. Okraj vrchního dílu LKV Pomocí distančního držáku lze propojovací ka- nál namontovat nad montážní desku. vylomení bočních přepážek nedochází ztrátě objemu oblasti přechodu následný kanál. Oblast použití skříňový rozváděč Propojovací kanál montážní desce skří- ňového rozvaděče upevňuje rozpěrnými nýty. Proto je pro všechny šířky kanálů potřebný pouze jeden přídržný můstek
