S G
ZINKOVÁNÍ SENDZIMIR LAKOVÁNÍ POLYESTER VNĚJŠÍ STRANY

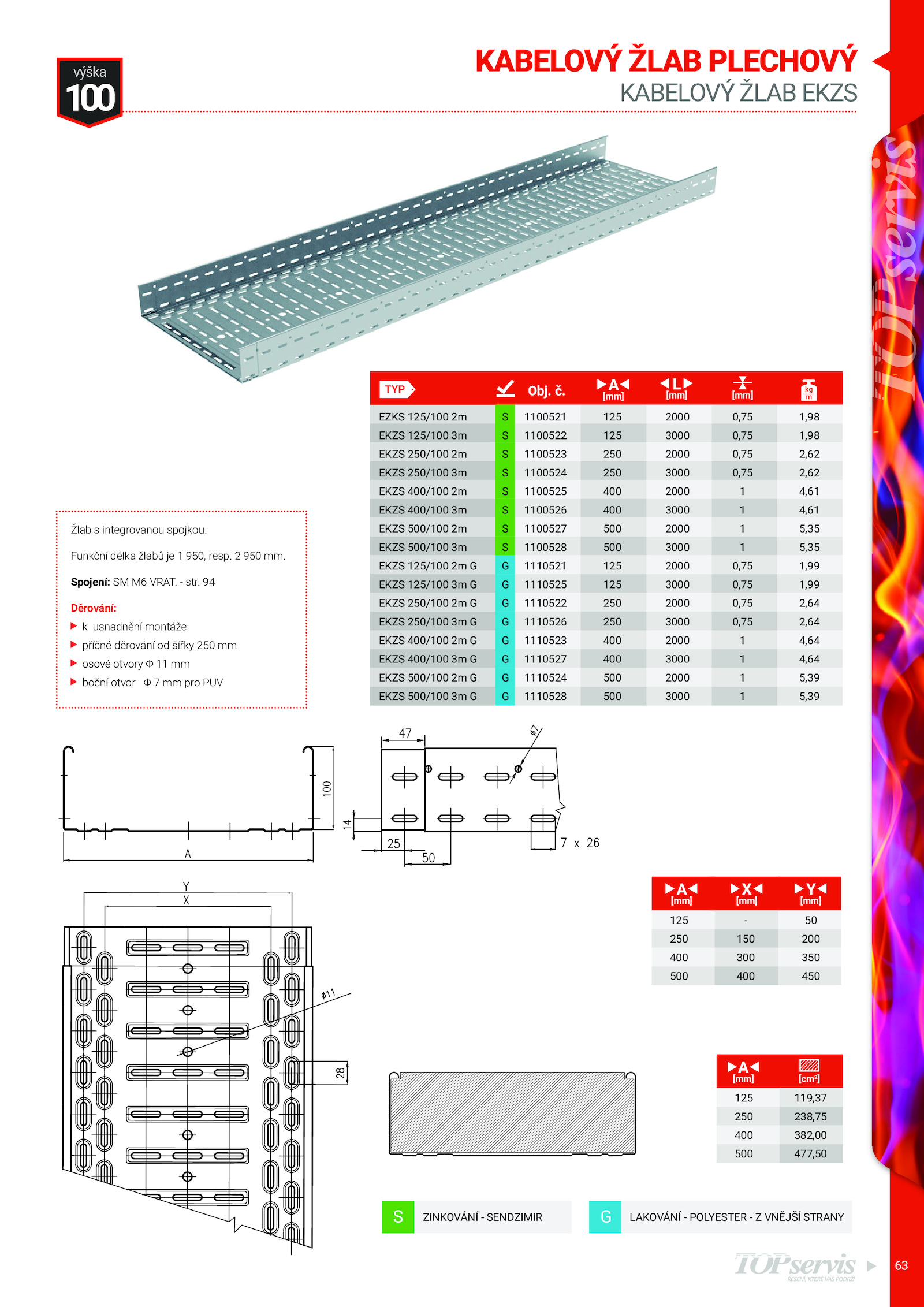

KABELOVÝ ŽLAB PLECHOVÝ
KABELOVÝ ŽLAB EKZS
EZKS 125/100 1100521 125 2000 0,75 1,98
EKZS 125/100 1100522 125 3000 0,75 1,98
EKZS 250/100 1100523 250 2000 0,75 2,62
EKZS 250/100 1100524 250 3000 0,75 2,62
EKZS 400/100 1100525 400 2000 4,61
EKZS 400/100 1100526 400 3000 4,61
EKZS 500/100 1100527 500 2000 5,35
EKZS 500/100 1100528 500 3000 5,35
EKZS 125/100 1110521 125 2000 0,75 1,99
EKZS 125/100 1110525 125 3000 0,75 1,99
EKZS 250/100 1110522 250 2000 0,75 2,64
EKZS 250/100 1110526 250 3000 0,75 2,64
EKZS 400/100 1110523 400 2000 4,64
EKZS 400/100 1110527 400 3000 4,64
EKZS 500/100 1110524 500 2000 5,39
EKZS 500/100 1110528 500 3000 5,39
Obj.
Spojení: VRAT. 950 mm. A
[mm]
125 119,37
250 238,75
400 382,00
500 477,50
A
[mm] [cm2
]
Žlab integrovanou spojkou. str.
Funkční délka žlabů 950, resp. 94
Děrování:
k usnadnění montáže
příčné děrování šířky 250 mm
osové otvory mm
boční otvor pro PUV
125 50
250 150 200
400 300 350
500 400 450
A Y
[mm] [mm] [mm]
50
100
výška
L
[mm] [mm]
