Děrování:
k usnadnění montáže
příčné děrování šířky 250 mm
osové otvory mm
boční otvor pro PUV
S G
ZINKOVÁNÍ SENDZIMIR LAKOVÁNÍ POLYESTER VNĚJŠÍ STRANY
62 27,30
125 56,87
250 113,75
400 182,00
500 227,50
A
[mm] [cm2
]
50
výška
L
[mm] [mm]
. 950 mm. A
[mm]
62 25
125 50
250 150 200
400 300 350
500 400 450
A Y
[mm] [mm] [mm]
Žlab integrovanou spojkou.62

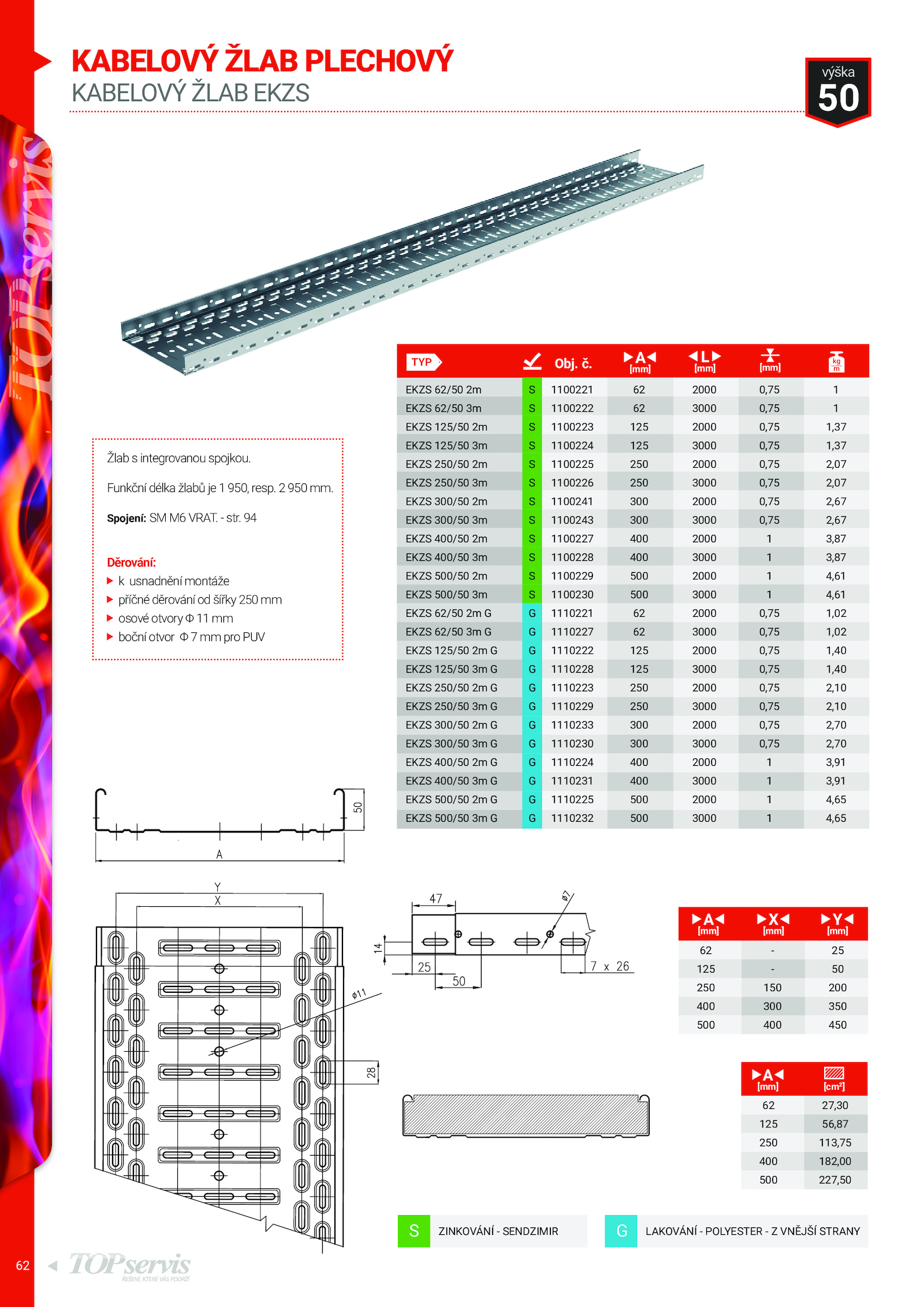

KABELOVÝ ŽLAB PLECHOVÝ
KABELOVÝ ŽLAB EKZS
EKZS 62/50 1100221 2000 0,75 1
EKZS 62/50 1100222 3000 0,75 1
EKZS 125/50 1100223 125 2000 0,75 1,37
EKZS 125/50 1100224 125 3000 0,75 1,37
EKZS 250/50 1100225 250 2000 0,75 2,07
EKZS 250/50 1100226 250 3000 0,75 2,07
EKZS 300/50 1100241 300 2000 0,75 2,67
EKZS 300/50 1100243 300 3000 0,75 2,67
EKZS 400/50 1100227 400 2000 3,87
EKZS 400/50 1100228 400 3000 3,87
EKZS 500/50 1100229 500 2000 4,61
EKZS 500/50 1100230 500 3000 4,61
EKZS 62/50 1110221 2000 0,75 1,02
EKZS 62/50 1110227 3000 0,75 1,02
EKZS 125/50 1110222 125 2000 0,75 1,40
EKZS 125/50 1110228 125 3000 0,75 1,40
EKZS 250/50 1110223 250 2000 0,75 2,10
EKZS 250/50 1110229 250 3000 0,75 2,10
EKZS 300/50 1110233 300 2000 0,75 2,70
EKZS 300/50 1110230 300 3000 0,75 2,70
EKZS 400/50 1110224 400 2000 3,91
EKZS 400/50 1110231 400 3000 3,91
EKZS 500/50 1110225 500 2000 4,65
EKZS 500/50 1110232 500 3000 4,65
Obj. str.
Funkční délka žlabů 950, resp.
Spojení: VRAT
