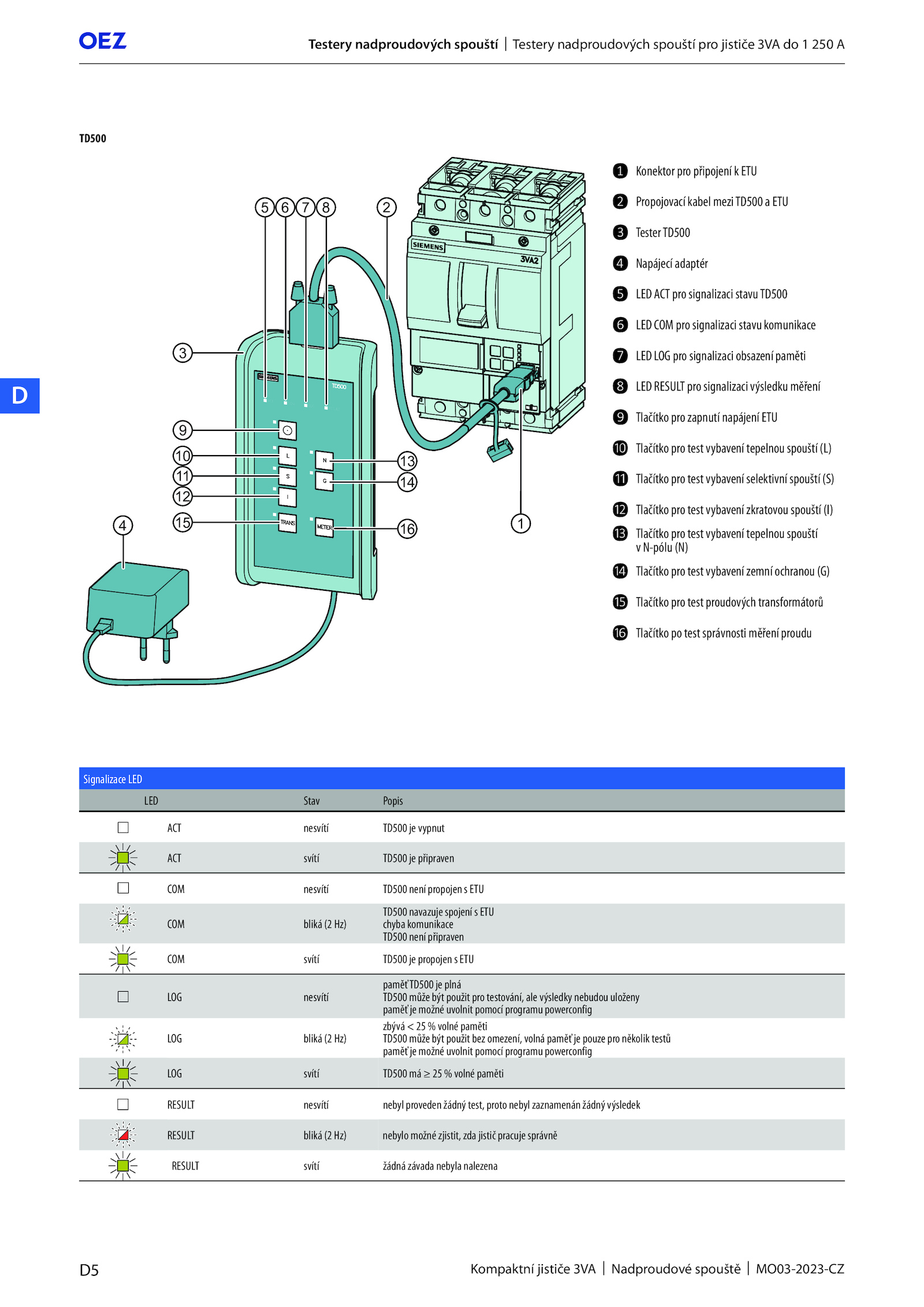

Kompaktní jističe 3VA Nadproudové spouště MO03-2023-CZ D Testery nadproudových spouští Testery nadproudových spouští pro jističe 3VA 250 A TD500 ඹ Konektor pro připojení ETU ය Propojovací kabel meziTD500 ETU ර TesterTD500 ඼ Napájecí adaptér ල LED ACT pro signalizaci stavuTD500 ඾ LED COM pro signalizaci stavu komunikace ඿ LED LOG pro signalizaci obsazení paměti ව LED RESULT pro signalizaci výsledku měření ශ Tlačítko pro zapnutí napájení ETU ༗ Tlačítko pro test vybavení tepelnou spouští (L) ༘ Tlačítko pro test vybavení selektivní spouští (S) ༙ Tlačítko pro test vybavení zkratovou spouští (I) ༚ Tlačítko pro test vybavení tepelnou spouští v N-pólu (N) ༛ Tlačítko pro test vybavení zemní ochranou (G) ༜ Tlačítko pro test proudových transformátorů ༝ Tlačítko test správnosti měření proudu 3 9 10 11 12 15 2 5 8 4 1 13 14 16 Signalizace LED LED Stav Popis ACT nesvítí TD500 vypnut ACT svítí TD500 připraven COM nesvítí TD500 není propojen ETU COM bliká Hz) TD500 navazuje spojení ETU chyba komunikace TD500 není připraven COM svítí TD500 propojen ETU LOG nesvítí paměťTD500 plná TD500 může být použit pro testování, ale výsledky nebudou uloženy paměť možné uvolnit pomocí programu powerconfig LOG bliká Hz) zbývá volné paměti TD500 může být použit bez omezení, volná paměť pouze pro několik testů paměť možné uvolnit pomocí programu powerconfig LOG svítí TD500 volné paměti RESULT nesvítí nebyl proveden žádný test, proto nebyl zaznamenán žádný výsledek RESULT bliká Hz) nebylo možné zjistit, zda jistič pracuje správně RESULT svítí žádná závada nebyla nalezena
