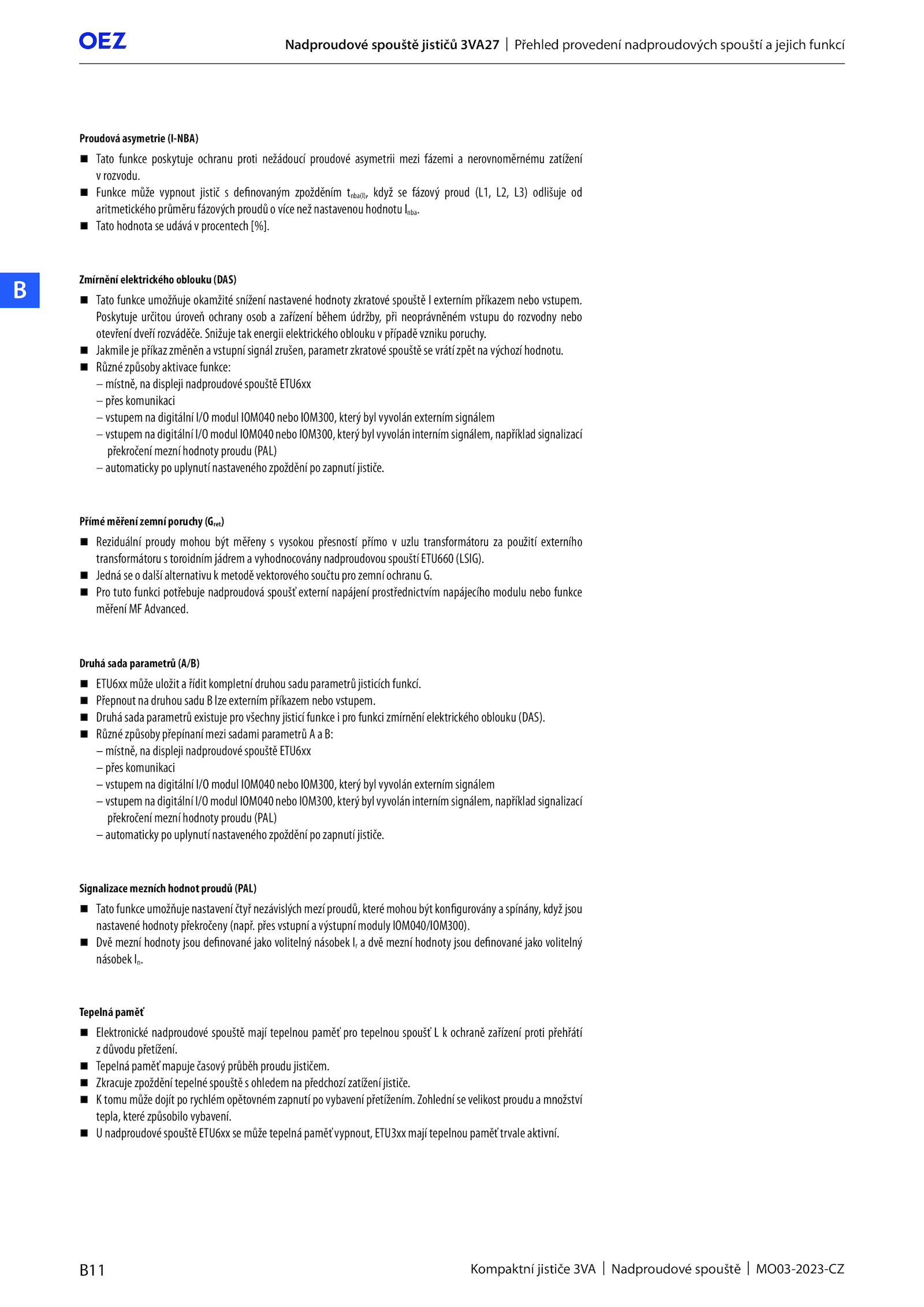

„ Zkracuje zpoždění tepelné spouště ohledem předchozí zatížení jističe. „ Dvě mezní hodnoty jsou definované jako volitelný násobek dvě mezní hodnoty jsou definované jako volitelný násobek In. „ Jedná další alternativu metodě vektorového součtu pro zemní ochranu G. „ U nadproudové spouště ETU6xx může tepelná paměť vypnout, ETU3xx mají tepelnou paměť trvale aktivní. přes vstupní výstupní moduly IOM040/IOM300). Snižuje tak energii elektrického oblouku případě vzniku poruchy. „ Tepelná paměť mapuje časový průběh proudu jističem. Zohlední velikost proudu množství tepla, které způsobilo vybavení. „ Různé způsoby přepínaní mezi sadami parametrů B: – místně, displeji nadproudové spouště ETU6xx – přes komunikaci – vstupem digitální I/O modul IOM040 nebo IOM300, který byl vyvolán externím signálem –vstupemnadigitálníI/OmodulIOM040neboIOM300,kterýbylvyvoláninternímsignálem,napříkladsignalizací překročení mezní hodnoty proudu (PAL) – automaticky uplynutí nastaveného zpoždění zapnutí jističe.B11 Kompaktní jističe 3VA Nadproudové spouště MO03-2023-CZ B Proudová asymetrie (I-NBA) Zmírnění elektrického oblouku (DAS) Přímé měření zemní poruchy (Gret) Tepelná paměť Signalizace mezních hodnot proudů (PAL) Druhá sada parametrů (A/B) „ Tato funkce poskytuje ochranu proti nežádoucí proudové asymetrii mezi fázemi nerovnoměrnému zatížení v rozvodu. „ Přepnout druhou sadu lze externím příkazem nebo vstupem. „ Reziduální proudy mohou být měřeny vysokou přesností přímo uzlu transformátoru použití externího transformátoru toroidním jádrem vyhodnocovány nadproudovou spouští ETU660 (LSIG). „ Funkce může vypnout jistič definovaným zpožděním tnba(I), když fázový proud (L1, L2, L3) odlišuje od aritmetického průměru fázových proudů více než nastavenou hodnotu Inba. „ Různé způsoby aktivace funkce: – místně, displeji nadproudové spouště ETU6xx – přes komunikaci – vstupem digitální I/O modul IOM040 nebo IOM300, který byl vyvolán externím signálem –vstupemnadigitálníI/OmodulIOM040neboIOM300,kterýbylvyvoláninternímsignálem,napříkladsignalizací překročení mezní hodnoty proudu (PAL) – automaticky uplynutí nastaveného zpoždění zapnutí jističe. „ Elektronické nadproudové spouště mají tepelnou paměť pro tepelnou spoušť ochraně zařízení proti přehřátí z důvodu přetížení. „ Jakmile příkaz změněn vstupní signál zrušen, parametr zkratové spouště vrátí zpět výchozí hodnotu. Poskytuje určitou úroveň ochrany osob zařízení během údržby, při neoprávněném vstupu rozvodny nebo otevření dveří rozváděče. „ Tato funkce umožňuje okamžité snížení nastavené hodnoty zkratové spouště externím příkazem nebo vstupem. „ Tatofunkceumožňujenastaveníčtyřnezávislýchmezíproudů,kterémohoubýtkonfiguroványaspínány,kdyžjsou nastavené hodnoty překročeny (např. „ ETU6xx může uložit řídit kompletní druhou sadu parametrů jisticích funkcí. „ Druhá sada parametrů existuje pro všechny jisticí funkce pro funkci zmírnění elektrického oblouku (DAS). „ Pro tuto funkci potřebuje nadproudová spoušť externí napájení prostřednictvím napájecího modulu nebo funkce měření Advanced. „ Tato hodnota udává procentech [%]. „ K tomu může dojít rychlém opětovném zapnutí vybavení přetížením. Nadproudové spouště jističů 3VA27 Přehled provedení nadproudových spouští jejich funkcí
