Poznámky redaktora
Parametry
AA
BB
CC
DD
EE
JJ
II
HH
GG
FF
AA
BB
CC
DD
EE
JJ
II
HH
GG
FF
Ir
/A IN
=xlr
Na nadproudových spouštích řady ETU340 ELISA (LI) jsou uvedeny přímo hodnoty nastavení, viz tabulky níže.
Tato výhodná funkce umožňuje uživatelům vybrat
levnější jističe snadněji konfigurovat další jisticí
přístroje.
Nastavení hodnot skokové.
Jištění N-pólu (N) 4pólových jističů možné zvolit jištění Ir, 100 nebo jištění N-pólu vypnout (OFF).
Tepelná paměť aktivní, nelze vypnout.A39 Kompaktní jističe 3VA Nadproudové spouště MO03-2023-CZ
A

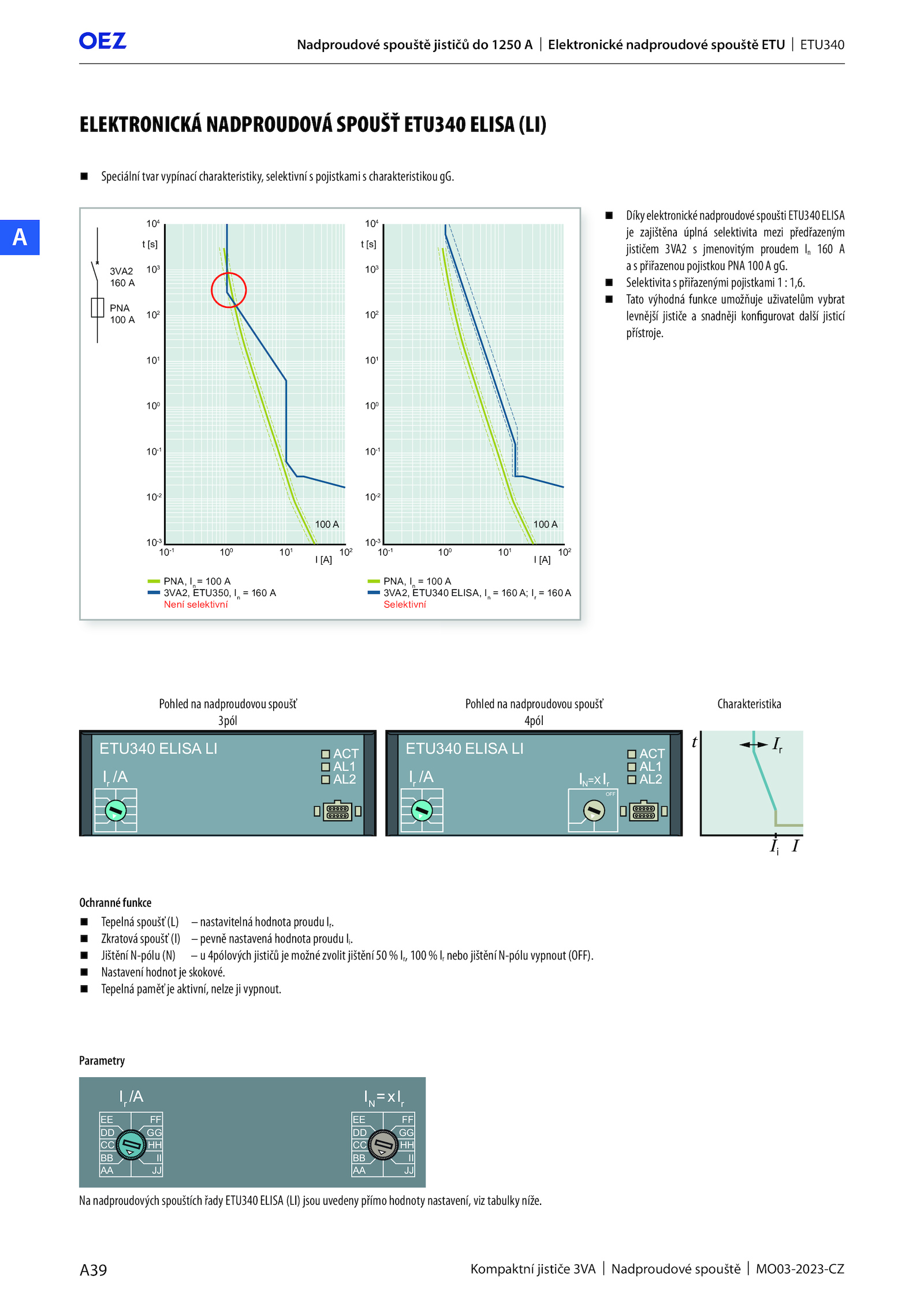

ELEKTRONICKÁ NADPROUDOVÁ SPOUŠŤ ETU340 ELISA (LI)
Speciální tvar vypínací charakteristiky, selektivní pojistkami charakteristikou gG.
103
102
101
100
10-1
10-2
10-3
10-1
100
101
102
104
t [s]
100 A
I [A]
103
102
101
100
10-1
10-2
10-3
10-1
100
101
102
104
t [s]
100 A
I [A]
PNA, In
= 100 A
3VA2, ETU350, In
= 160 A
Není selektivní
PNA, In
= 100 A
3VA2, ETU340 ELISA, In
= 160 Ir
= 160 A
Selektivní
3VA2
160 A
PNA
100 A
Pohled nadproudovou spoušť
3pól
Pohled nadproudovou spoušť
4pól
Charakteristika
ETU340 ELISA LI
/A
ETU340 ELISA LI
OFF
N=X r
/A
r
i
Ochranné funkce
Tepelná spoušť (L) nastavitelná hodnota proudu Ir.
DíkyelektronickénadproudovéspouštiETU340ELISA
je zajištěna úplná selektivita mezi předřazeným
jističem 3VA2 jmenovitým proudem 160 A
a přiřazenou pojistkou PNA 100 gG.
Selektivita přiřazenými pojistkami 1,6.
Nadproudové spouště jističů 1250 Elektronické nadproudové spouště ETU ETU340
.
Zkratová spoušť (I) pevně nastavená hodnota proudu Ii
