Jištění N-pólu (N) 4pólových jističů trvale nastaveno nebo 100 závislosti provedení.A13 Kompaktní jističe 3VA Nadproudové spouště MO03-2023-CZ
A

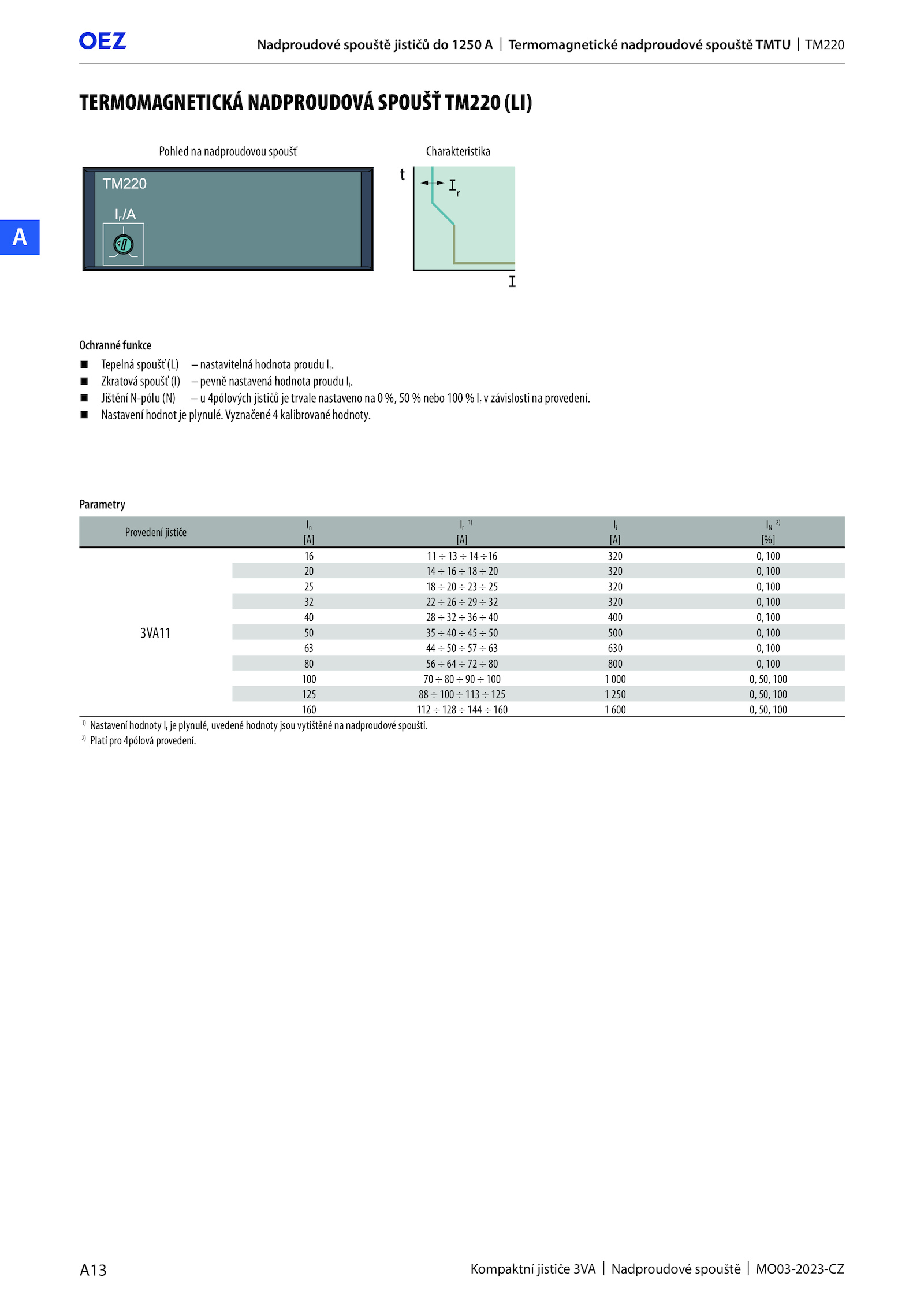

TERMOMAGNETICKÁ NADPROUDOVÁ SPOUŠŤ TM220 (LI)
Ochranné funkce
Parametry
Pohled nadproudovou spoušť Charakteristika
Tepelná spoušť (L) nastavitelná hodnota proudu Ir.
Nastavení hodnot plynulé.Vyznačené kalibrované hodnoty.
Nadproudové spouště jističů 1250 Termomagnetické nadproudové spouště TMTU TM220
.
Provedení jističe
In
[A]
Ir
1)
[A]
Ii
[A]
IN
2)
[%]
3VA11
16 ÷16 320 100
20 320 100
25 320 100
32 320 100
40 400 100
50 500 100
63 630 100
80 800 100
100 100 000 50, 100
125 100 113 125 250 50, 100
160 112 128 144 160 600 50, 100
1)
Nastavení hodnoty plynulé, uvedené hodnoty jsou vytištěné nadproudové spoušti.
2)
Platí pro 4pólová provedení.
Zkratová spoušť (I) pevně nastavená hodnota proudu Ii
