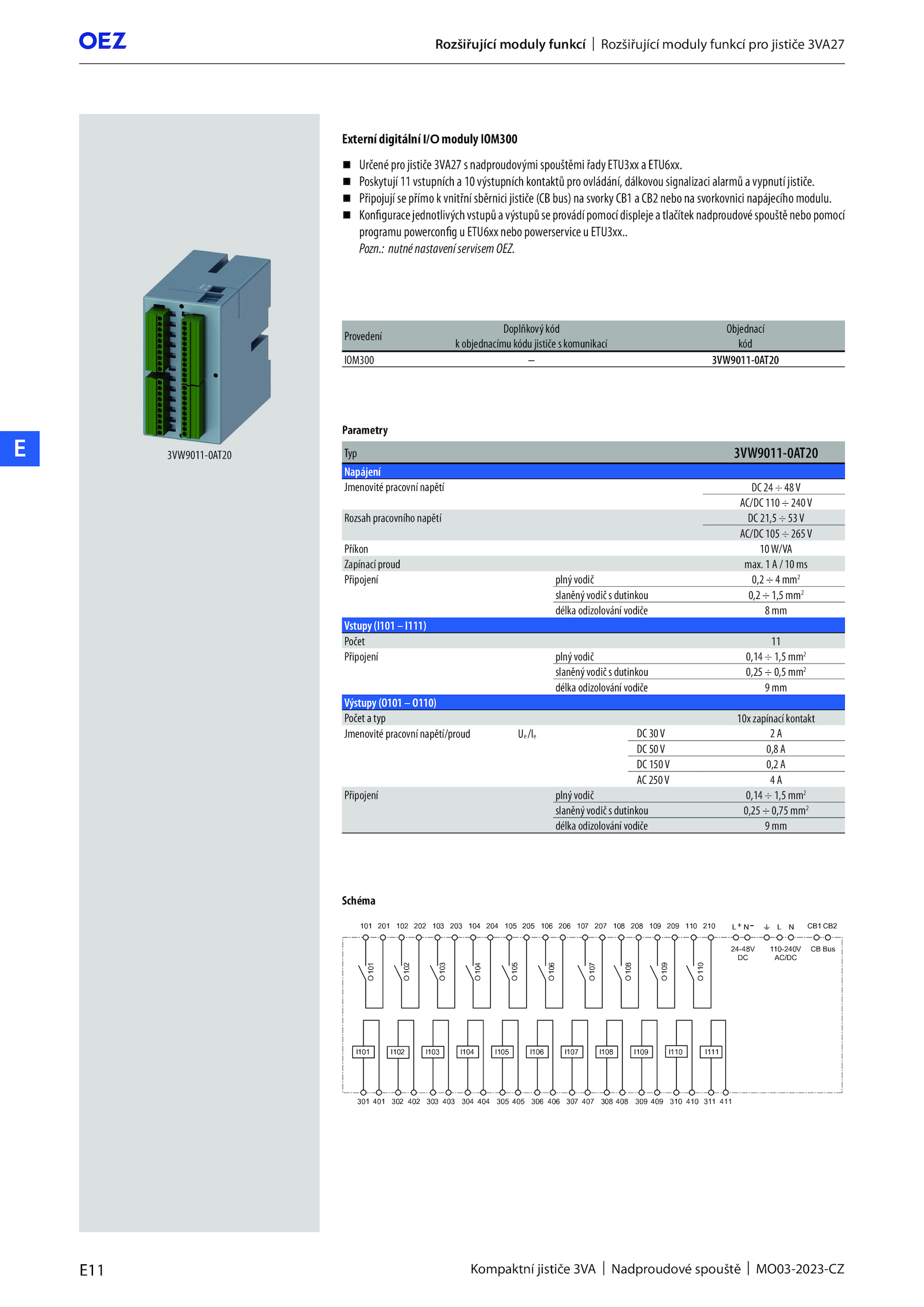

.E11 Kompaktní jističe 3VA Nadproudové spouště MO03-2023-CZ E Rozšiřující moduly funkcí Rozšiřující moduly funkcí pro jističe 3VA27 3VW9011-0AT20 „ Určené pro jističe 3VA27 nadproudovými spouštěmi řady ETU3xx ETU6xx. Pozn. „ Konfiguracejednotlivýchvstupůavýstupůseprovádípomocídisplejeatlačíteknadproudovéspouštěnebopomocí programu powerconfig ETU6xx nebo powerservice ETU3xx. ms Připojení plný vodič 0,2 mm2 slaněný vodič dutinkou 0,2 1,5 mm2 délka odizolování vodiče mm Vstupy (I101 I111) Počet 11 Připojení plný vodič 0,14 1,5 mm2 slaněný vodič dutinkou 0,25 0,5 mm2 délka odizolování vodiče mm Výstupy (O101 O110) Počet typ 10x zapínací kontakt Jmenovité pracovní napětí/proud /Ie 30V A DC 50V 0,8 A DC 150V 0,2 A AC 250V A Připojení plný vodič 0,14 1,5 mm2 slaněný vodič dutinkou 0,25 0,75 mm2 délka odizolování vodiče mm .: nutnénastaveníservisemOEZ. „ Poskytují vstupních výstupních kontaktů pro ovládání, dálkovou signalizaci alarmů vypnutí jističe. „ Připojují přímo vnitřní sběrnici jističe (CB bus) svorky CB1 CB2 nebo svorkovnici napájecího modulu. Externí digitální I/O moduly IOM300 Provedení Doplňkový kód k objednacímu kódu jističe komunikací Objednací kód IOM300 3VW9011-0AT20 301 401 402 303 403 404 304 305 405 406 306 307 407 408 308 309 409 410 310 411 311 302 L+ N- 101 201 202 103 203 204 104 105 205 206 106 107 207 208 108 109 209 210 110 O 110 O 109 O 108 O 107 O 106 O 105 O 104 O 103 O 102 O 101 CB Bus 24-48V DC L N 110-240V CB1 CB2 AC/DC 102 l110 l111 l101 l102 l103 l104 l105 l106 l107 l108 l109 Schéma Parametry Typ 3VW9011-0AT20 Napájení Jmenovité pracovní napětí 48V AC/DC 110 240V Rozsah pracovního napětí 21,5 53V AC/DC 105 265V Příkon 10W/VA Zapínací proud max
