pracovní proud Imax 100 mA
Výstupní proud pro signál„1“ mA
Výstupní proud pro signál„0“ 0,2 mA
Kategorie přepětí I
Digitální výstupy (DO 3)
Počet reléových výstupů 2
Jmenovité pracovní napětí AC/DC 250V
Smluvený tepelný proud Ith A
Jmenovitý pracovní proud AC-12 250V
AC-15 250V
DC-12 0,2 250V
DC-13 0,1 250V
Jištění proti zkratu pojistka gG
Kategorie přepětí III
Připojení
Cu vodič plný, slaněný, jemně slaněný, jemně slaněný dutinkou (0,5 2,5) mm2
2x (0,5 1,5) mm2
Dotahovací moment 0,4 0,5 Nm
Délka odizolování vodiče mm
Pracovní podmínky
Teplota okolí -25 +60 °C
Stupeň znečištění 3
Krytí IP20
Montáž „U“ lišta nebo montážní panel
. Ω
Délka kabelu pro ZSI 0,75 mm2
< 600 m
1,5 mm2
< 200 m
2,5 mm2
< 000 m
Digitální vstup (DI)
Počet digitálních vstupů 1
Jmenovité pracovní napětí 24V %)
Hodnota napětí pro správnou detekci signálu„1“ 15V
Hodnota napětí pro správnou detekci signálu„0“ 5V
Digitální výstupy (DO 1)
Počet polovodičových výstupů 2
Jmenovité pracovní napětí 24V %)
Max.E8
Kompaktní jističe 3VA Nadproudové spouště MO03-2023-CZ
E

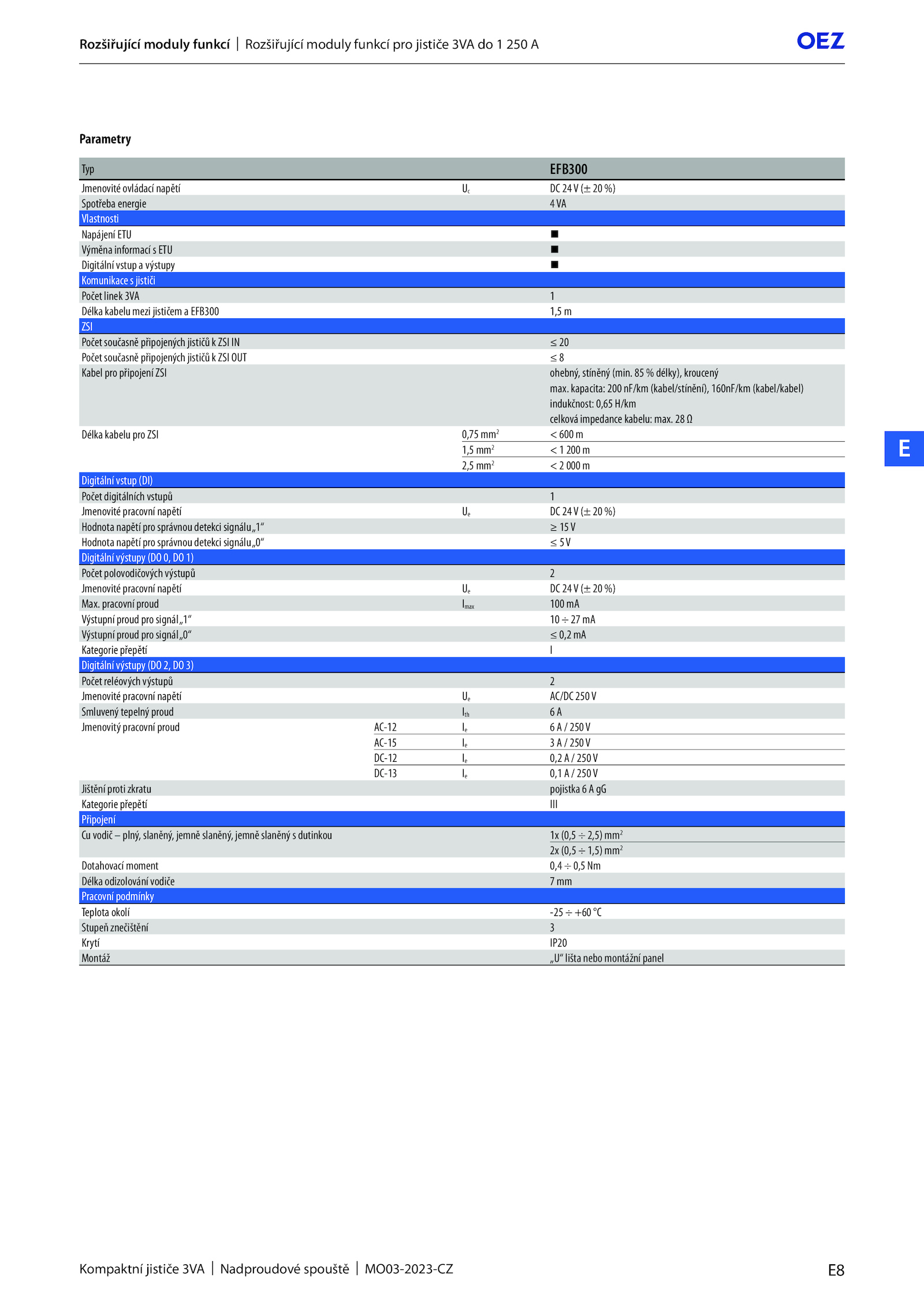

Rozšiřující moduly funkcí Rozšiřující moduly funkcí pro jističe 3VA 250 A
Parametry
Typ EFB300
Jmenovité ovládací napětí 24V %)
Spotřeba energie 4VA
Vlastnosti
Napájení ETU
Výměna informací ETU
Digitální vstup výstupy
Komunikace jističi
Počet linek 3VA 1
Délka kabelu mezi jističem EFB300 1,5 m
ZSI
Počet současně připojených jističů ZSI 20
Počet současně připojených jističů ZSI OUT 8
Kabel pro připojení ZSI ohebný, stíněný (min. délky), kroucený
max. kapacita: 200 nF/km (kabel/stínění), 160nF/km (kabel/kabel)
indukčnost: 0,65 H/km
celková impedance kabelu: max
