To možné provést různými způsoby:
– přivedením signálu digitální vstup EFB300
– rychlou aktivací tlačítka SET EFB300
– aktivací tlačítka ESC ETU.
EFB300 během provozu pracovním režimu.Kompaktní jističe 3VA Nadproudové spouště MO03-2023-CZ
E
Rozšiřující moduly funkcí Rozšiřující moduly funkcí pro jističe 3VA 250 A

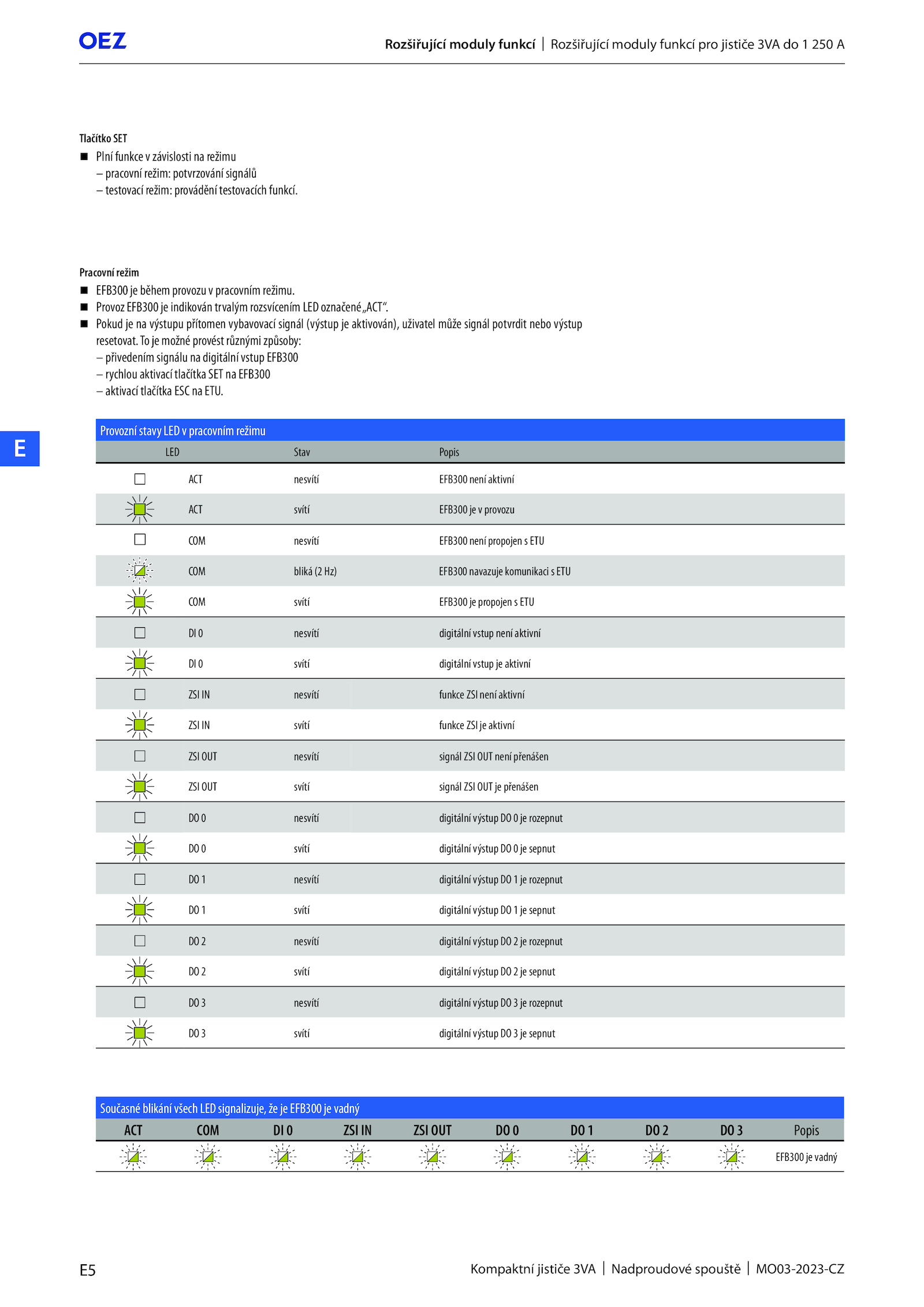

Provozní stavy LED pracovním režimu
LED Stav Popis
ACT nesvítí EFB300 není aktivní
ACT svítí EFB300 provozu
COM nesvítí EFB300 není propojen ETU
COM bliká Hz) EFB300 navazuje komunikaci ETU
COM svítí EFB300 propojen ETU
DI nesvítí digitální vstup není aktivní
DI svítí digitální vstup aktivní
ZSI nesvítí funkce ZSI není aktivní
ZSI svítí funkce ZSI aktivní
ZSI OUT nesvítí signál ZSI OUT není přenášen
ZSI OUT svítí signál ZSI OUT přenášen
DO nesvítí digitální výstup rozepnut
DO svítí digitální výstup sepnut
DO nesvítí digitální výstup rozepnut
DO svítí digitální výstup sepnut
DO nesvítí digitální výstup rozepnut
DO svítí digitální výstup sepnut
DO nesvítí digitální výstup rozepnut
DO svítí digitální výstup sepnut
Současné blikání všech LED signalizuje, EFB300 vadný
ACT COM ZSI ZSI OUT Popis
EFB300 vadný
Tlačítko SET
Pracovní režim
Plní funkce závislosti režimu
– pracovní režim: potvrzování signálů
– testovací režim: provádění testovacích funkcí.
.
Provoz EFB300 indikován trvalým rozsvícením LED označené„ACT“.
Pokud výstupu přítomen vybavovací signál (výstup aktivován), uživatel může signál potvrdit nebo výstup
resetovat
