Poznámky redaktora
Tyto informace mohou být využity pro signalizaci vybavení jističe jeho důvodu
pomocí čtyř digitálních výstupů.
Napájení EFB300 zdroje 24V.
Popis Objednací kód
Rozšiřující modul funkcí EFB300 3VA9987-0UA10
Náhradní propojovací kabel délky 1,5 3VA9987-0UB10
Náhradní propojovací kabel délky 3VA9987-0UB20
Náhradní propojovací kabel délky pro 3VA kombinaci RCD820 3VA9987-0UB30
3VA9987-0UA10
Popis
ඹ LED signalizace
ය Tlačítko SET
ZSI Zónová selektivita
DI Digitální vstup
DO Digitální výstupy
PE
DOC
24V
ZSI_In
L+
ZSI_Out
DO3
DO2
M
ZI+
ZI-
DI0
DIC
ZO-
ZO+
13
23
14
24
DO0
DO1
2
1
Lze implementovat dvě různé funkce:
– signál „vybaveno“ ETU možné resetovat (tím také odstraní důvod pro zobrazení signálu „vybaveno“
z displeje ETU znovu zobrazí standardní obrazovka)
– informace digitálního vstupu možné zpřístupnit přes komunikační rozhraní COM800/COM100, například
informaci tom, jsou dveře rozváděče zavřené.
EFB300 napájí ETU, což znamená, ETU pracuje, když dojde vybavení jističe 3VA nebo ETU může být nastavena
prostřednictvím displeje, když jistič vypnutý.
Funkce digitálního vstupu
.
Digitální výstupy konfigurují programem powerconfig.Kompaktní jističe 3VA Nadproudové spouště MO03-2023-CZ
E

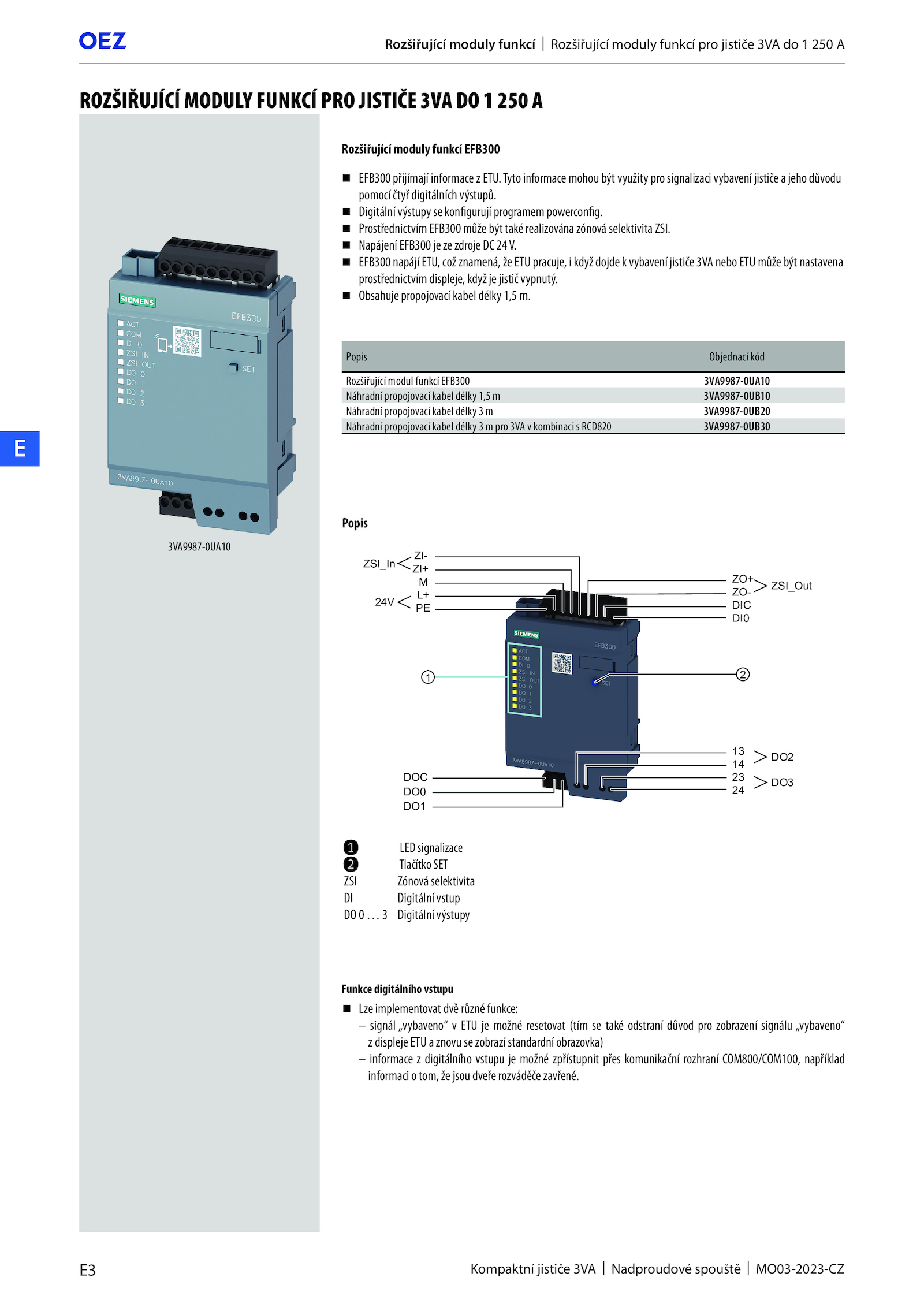

ROZŠIŘUJÍCÍ MODULY FUNKCÍ PRO JISTIČE 3VA 250 A
Rozšiřující moduly funkcí Rozšiřující moduly funkcí pro jističe 3VA 250 A
Rozšiřující moduly funkcí EFB300
EFB300 přijímají informace ETU.
Obsahuje propojovací kabel délky 1,5 m.
Prostřednictvím EFB300 může být také realizována zónová selektivita ZSI
