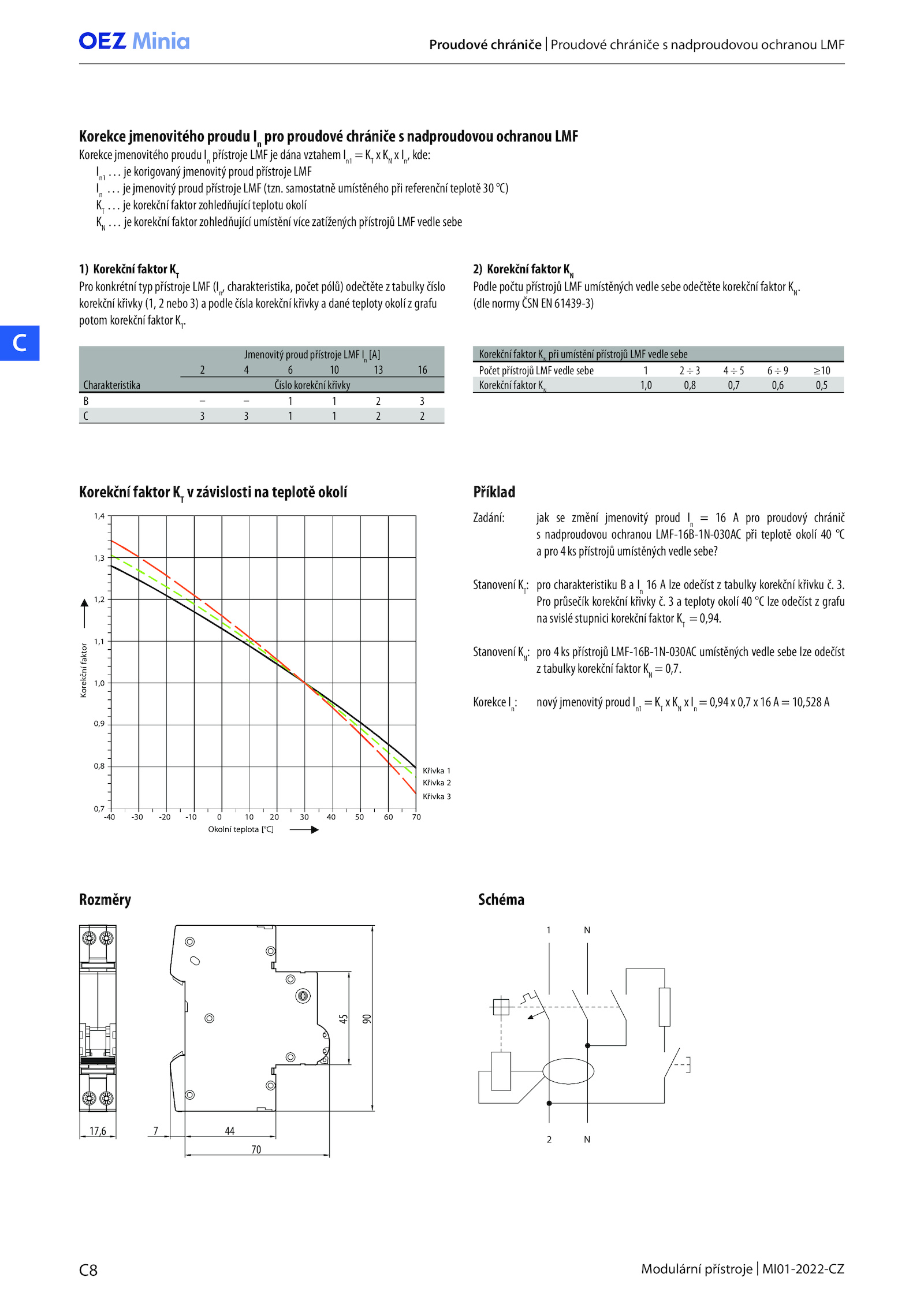

Korekce jmenovitého proudu In
pro proudové chrániče nadproudovou ochranou LMF
Příklad
Schéma
Korekční faktor KT
v závislosti teplotě okolí
1) Korekční faktor KT
2) Korekční faktor KN
Korekce jmenovitého proudu In
přístroje LMF dána vztahem In1
= KT
x KN
x In
, kde:
In1
… korigovaný jmenovitý proud přístroje LMF
In
… jmenovitý proud přístroje LMF (tzn
