B56
B
Modulární přístroje MI01-2022-CZ
Jističe Příslušenství
Typ SV-LT SP-LT
Normy ČSN 60947-1 ČSN 60947-1
Certifikační značky
Upevnění pravý bok přístroje pravý bok přístroje
Krytí IP20 IP20
Ovládací obvod cívka
Jmenovité napětí AC/DC 60V 230V
AC 110 415V 110 220V 24, 110V
Rozsah jmenovitého napětí 0,7 1,1 0,85 1,1 Uc
Rozsah napětí pro vypnutí 0,35 0,7 Uc
Jmenovitý kmitočet 50/60 50/60 Hz
Předjištění pojistka/jistič char. napětí/proud 24V mA
Předjištění pojistka/jistič char. C
Připojení
Vodič tuhý (plný, slaněný) 0,5 2,5 mm2
0,5 2,5 mm2
Vodič ohebný dutinkou 0,5 2,5 mm2
0,5 2,5 mm2
Dotahovací moment 0,8 0,8 Nm
Přívod seshora nebo zespodu seshora/zespodu seshora/zespodu
Pracovní podmínky
Mechanická trvanlivost 000 cyklů 000 cyklů
Elektrická trvanlivost 000 cyklů 000 cyklů
Teplota okolí -25 +55 -25 +55 °C
Pracovní poloha libovolná libovolná
Klimatická odolnost dle IEC 60068-2-30 cyklů cyklů
Rázy (ČSN 60068-2-27) m/s2
za půlsinusový pulz m/s2
za půlsinusový pulz
Odolnost vůči vibracím podle IEC 60068-2-6 m/s2
při 150 m/s2
při 150 Hz
1)
Každa číslice postupně udává počet kontaktů zapínacích, rozpínacích, pomocných přepínacích signalizačních přepínacích. C
Délka impulzu nezbytná pro vypnutí přístroje -
Ztrátový výkon 230V 5VA
DC 24V 1,4W
DC 110V 1,8W
Kontakt
Řazení kontaktů 1)
- 2000
Min. zatěžovací proud
Uc Imax
SV-LT-X060
AC 24V 1,45 A
AC 48V 2,9 A
DC 24V A
DC 48V A
SV-LT-X400
AC 110V 115 mA
AC 230V 238 mA
AC 421V 425 mA
DC 110V mA
DC 121V mA
.

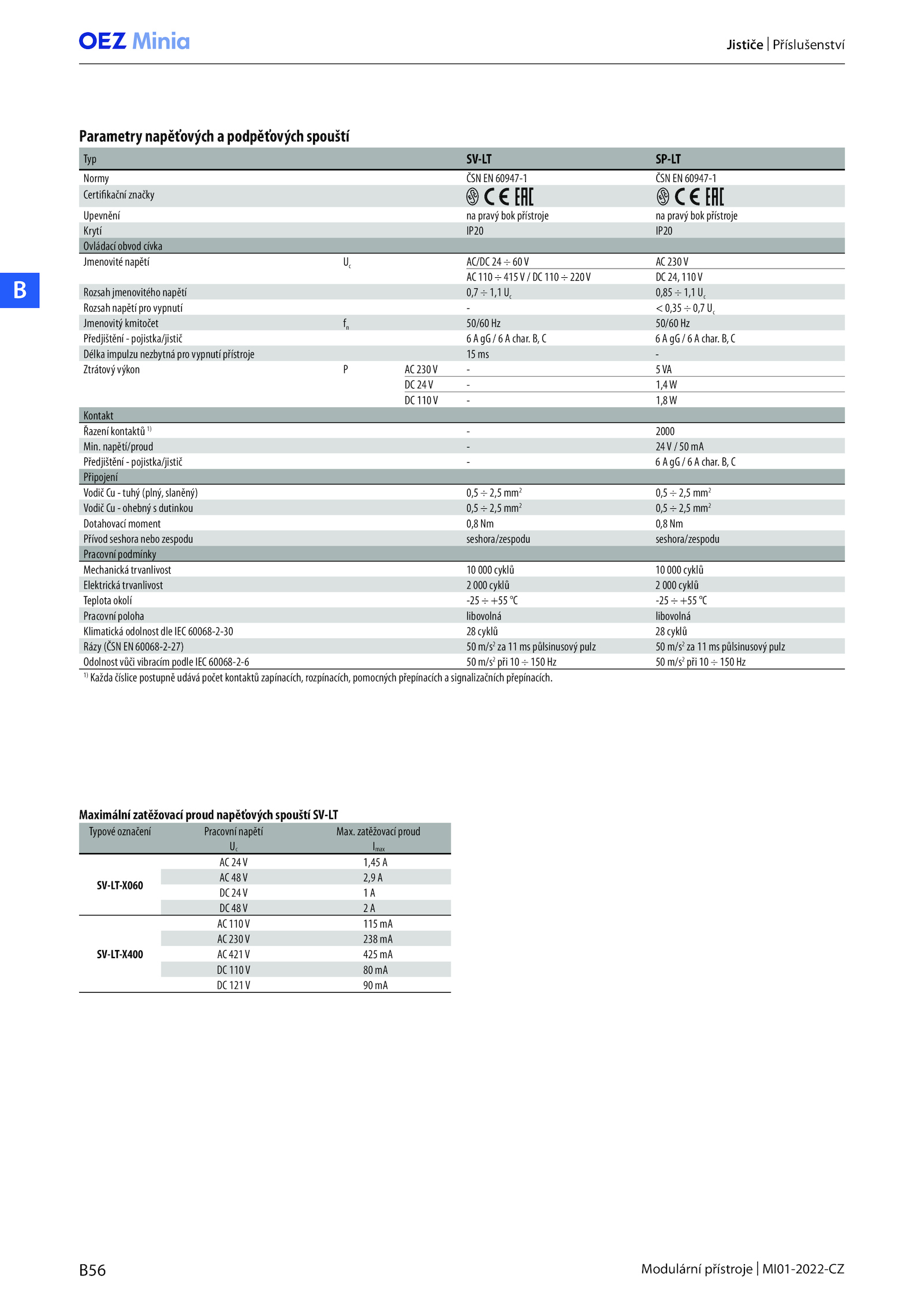

Parametry napěťových podpěťových spouští
Maximální zatěžovací proud napěťových spouští SV-LT
Typové označení Pracovní napětí Max. char
